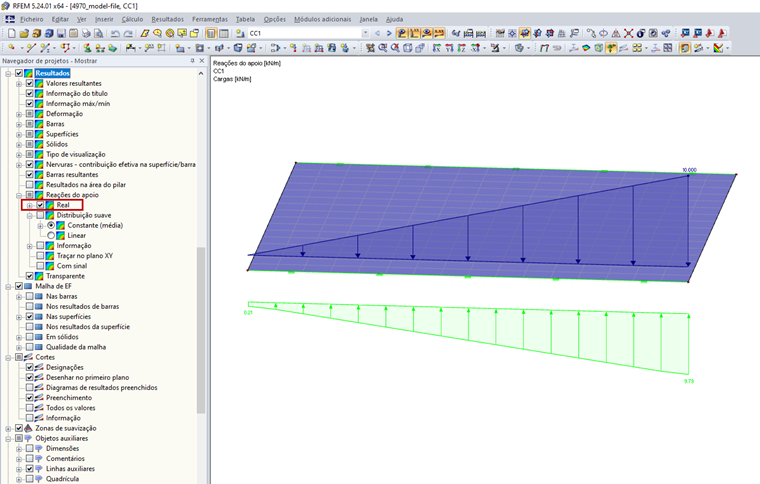

- No caso de carga 1, resulta a seguinte reação de apoio para a distribuição "Real":

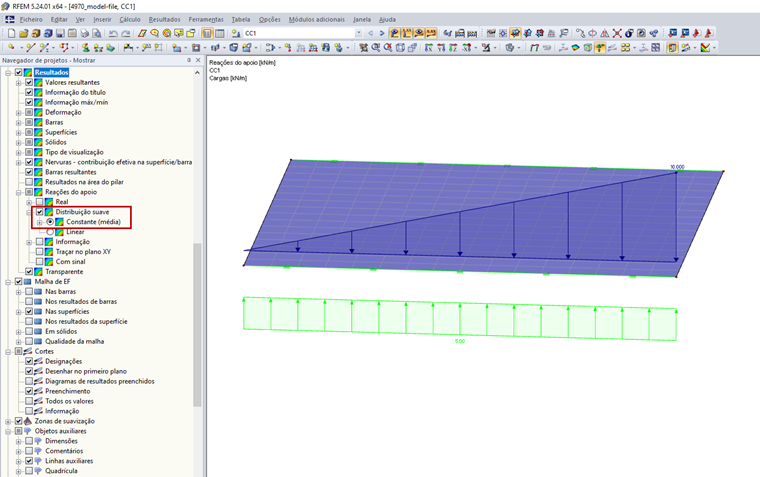

- Também no caso de carga 1, a seguinte distribuição resulta para a "Distribuição suave" (constante):
- No caso de carga 2, resulta a seguinte reação de apoio para a distribuição "Real":
Pergunta

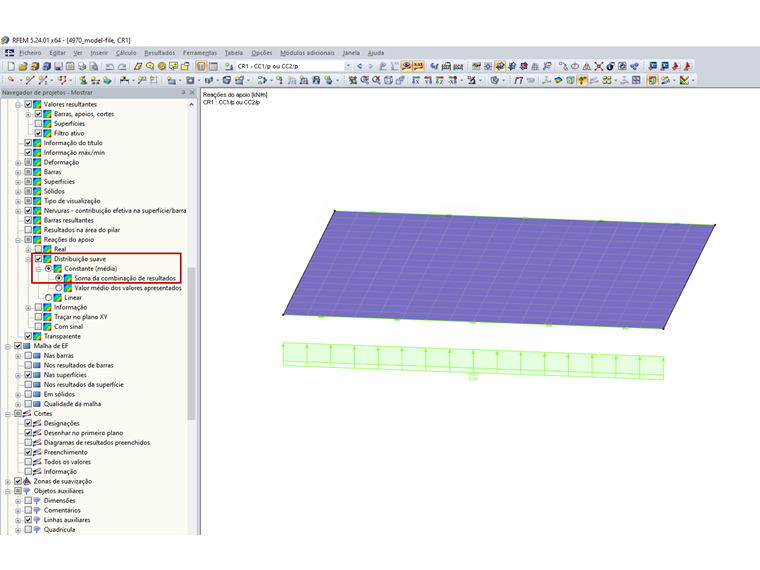

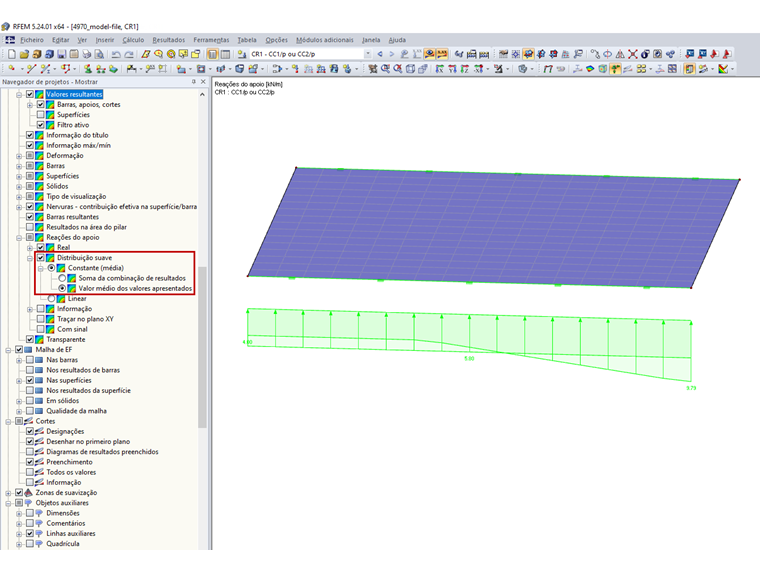

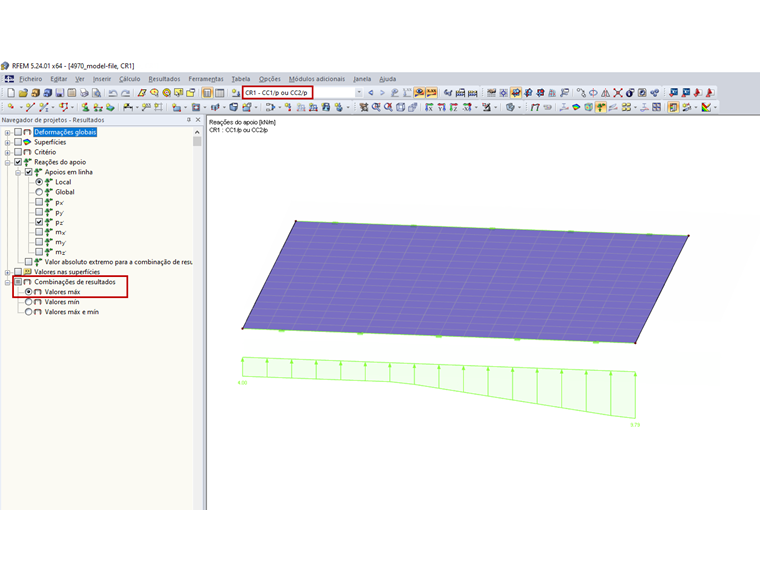

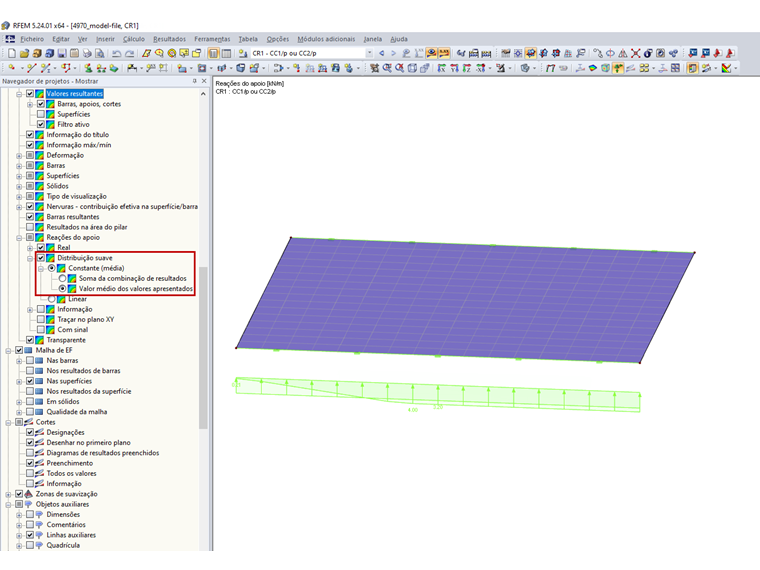

Ao avaliar os apoios de linha nas combinações de resultados, pode selecionar a média para a "soma da combinação de resultados" e os "valores apresentados". O que inclui a função "Soma da combinação de resultados"?
