Os resultados da determinação da forma estão integrados no programa principal. Uma interpretação geral dos resultados é descrita no {%>https://www.dlubal.com/en-US/downloads-and-information/documents/online-manuals/rfem-6/000364 Manual online do RFEM 6]].
Forma
Após o cálculo de form-finding, o Navegador – Resultados apresenta a entrada Forma incluindo três subentradas:
- Linhas de contorno
- Declive
- Direção de inlinação
Linhas de contorno
As linhas de contorno correspondem aos contornos do plano XY global.

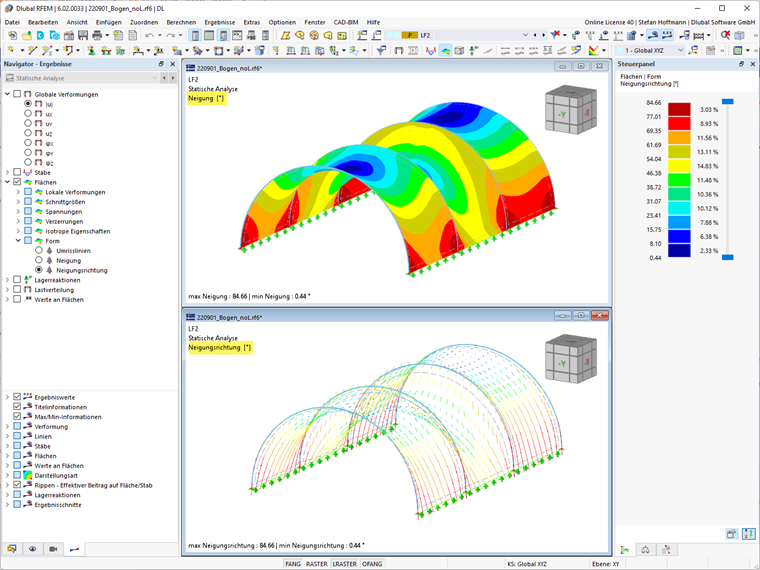

Declive
A entrada Inclinação apresenta a inclinação máxima na respetiva posição da membrana em relação ao plano XY global.
Direção de inlinação
Os ângulos também podem ser representados como direcções de declive.

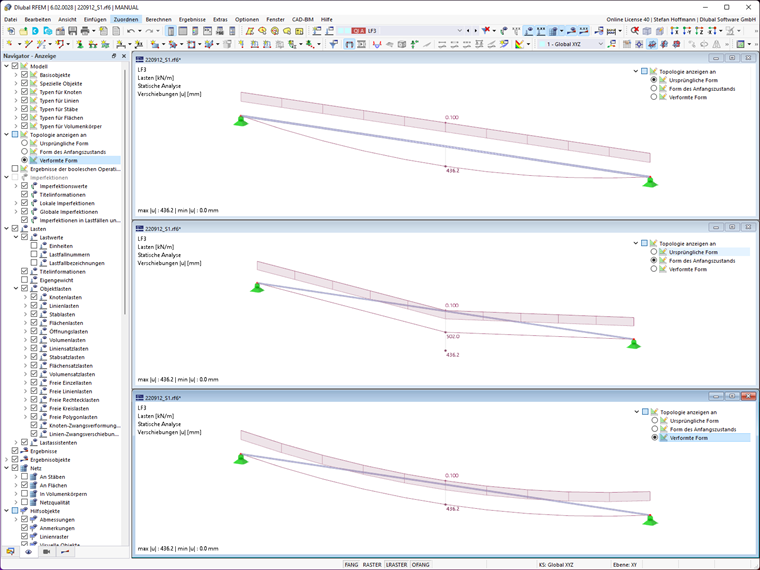

Topologia
Além disso, existe a possibilidade de ajustar a visualização do modelo à forma encontrada. Para este efeito, existe a entrada Topologia no Navegador – Mostrar com três sub-entradas:
- Forma original
- Forma do estado inicial
- Forma deformada
Também pode controlar a visualização diretamente através do botão na barra de menu Ver.

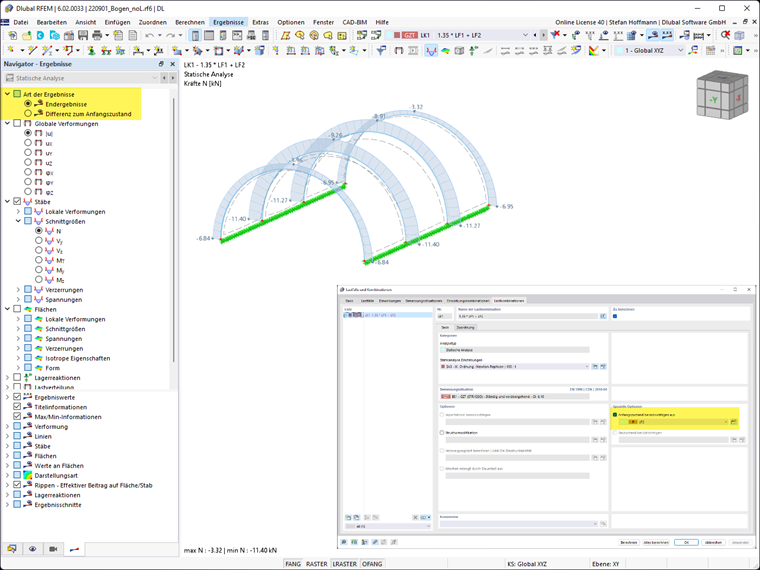

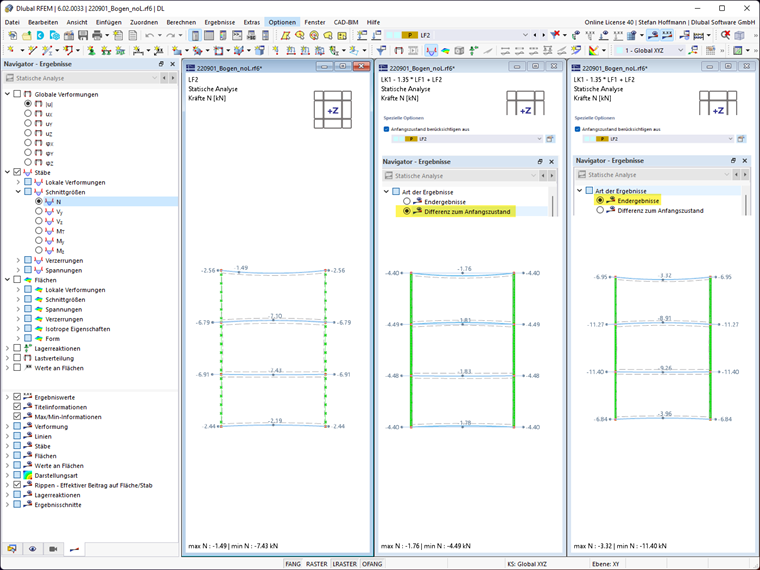

Tipo de resultados
Se a determinação da forma for utilizada como estado inicial na análise estrutural, pode selecionar se pretende apresentar os resultados finais ou a diferença em relação ao estado inicial.
