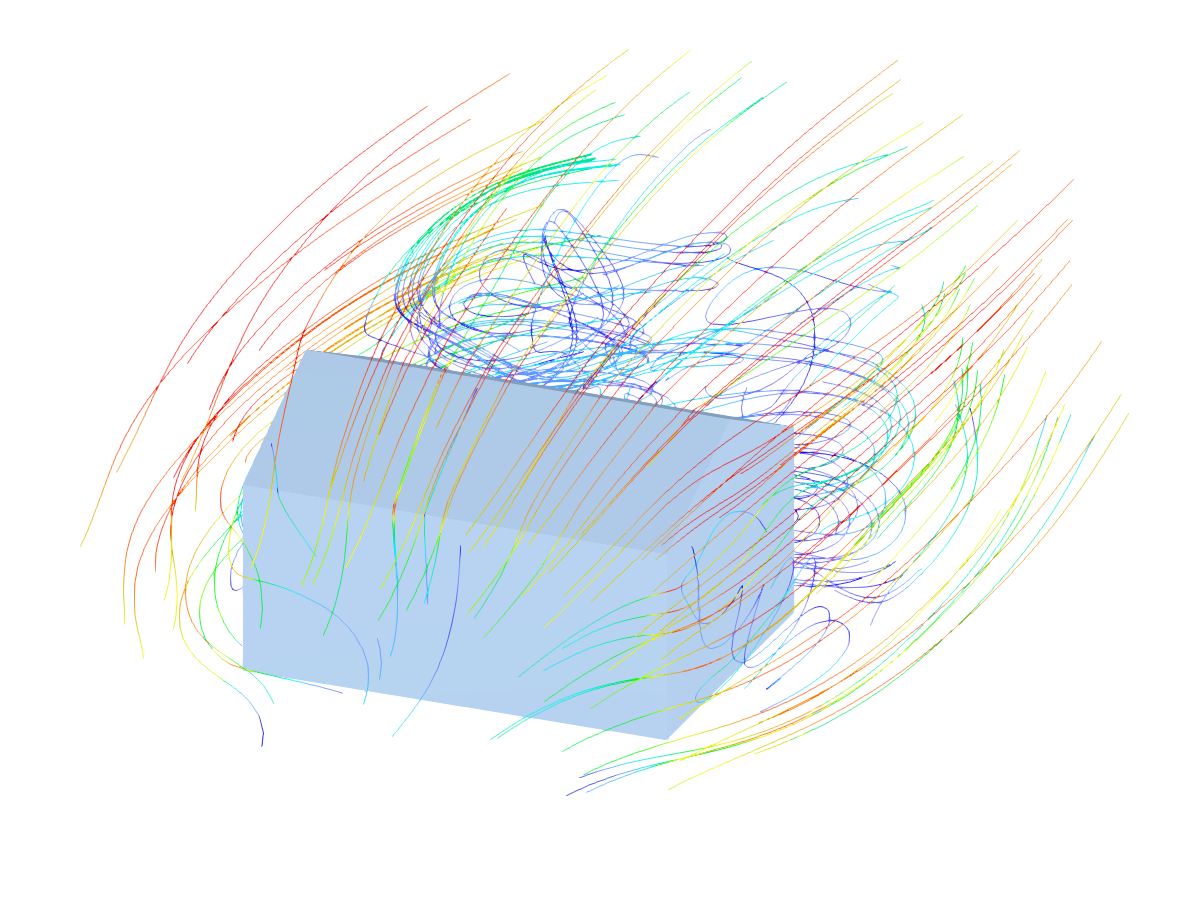

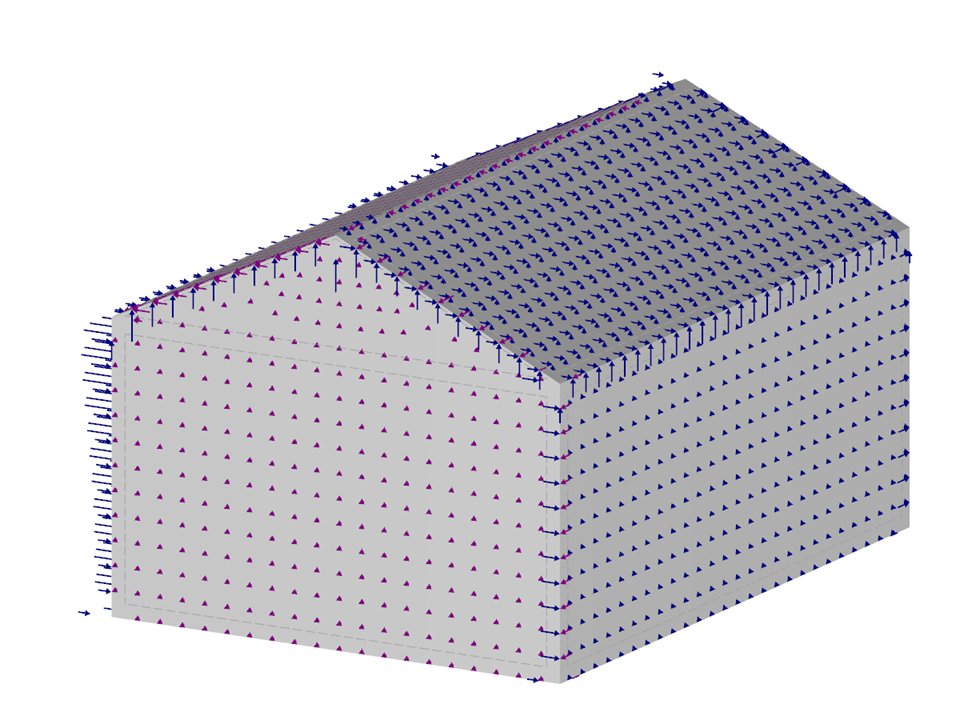

No exemplo de verificação, o cálculo das cargas de vento no edifício com cobertura de duas águas utilizando a norma EN 1991-1-4 é comparado com a simulação CFD do RWIND Simulation. O edifício é definido conforme o esboço e o perfil da velocidade do fluxo de acordo com a norma EN 1991-1-4.
Exemplo de verificação 000302 | 2
Número de nós | 10 |
Número de linhas | 17 |
Número de superfícies | 10 |
Número de sólidos | 2 |
Número de casos de carga | 1 |
Peso total | 2413,125 t |
Dimensões (métricas) | 10,000 x 13,500 x 8,300 m |
Dimensões (imperial) | 32.81 x 44.29 x 27.23 feet |
Versão do programa | 5.22.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
