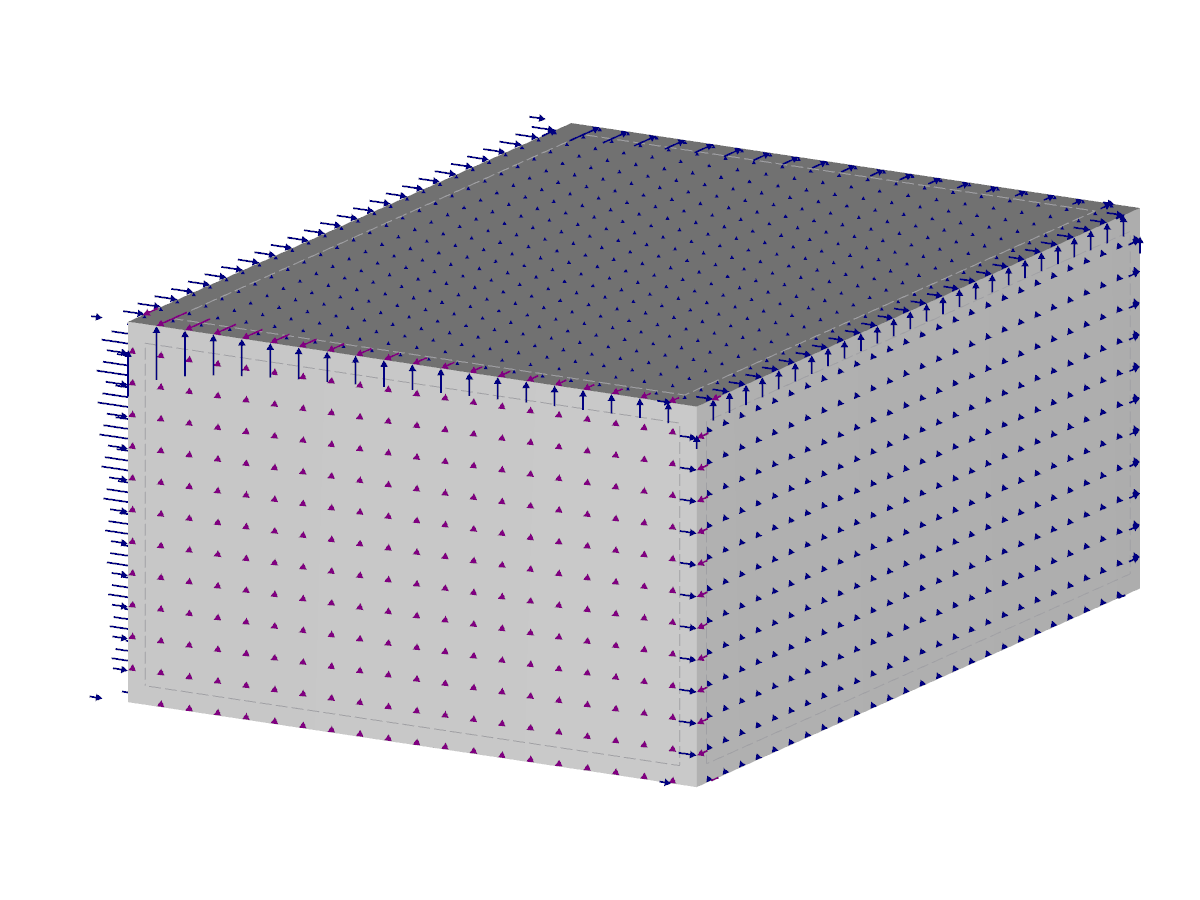

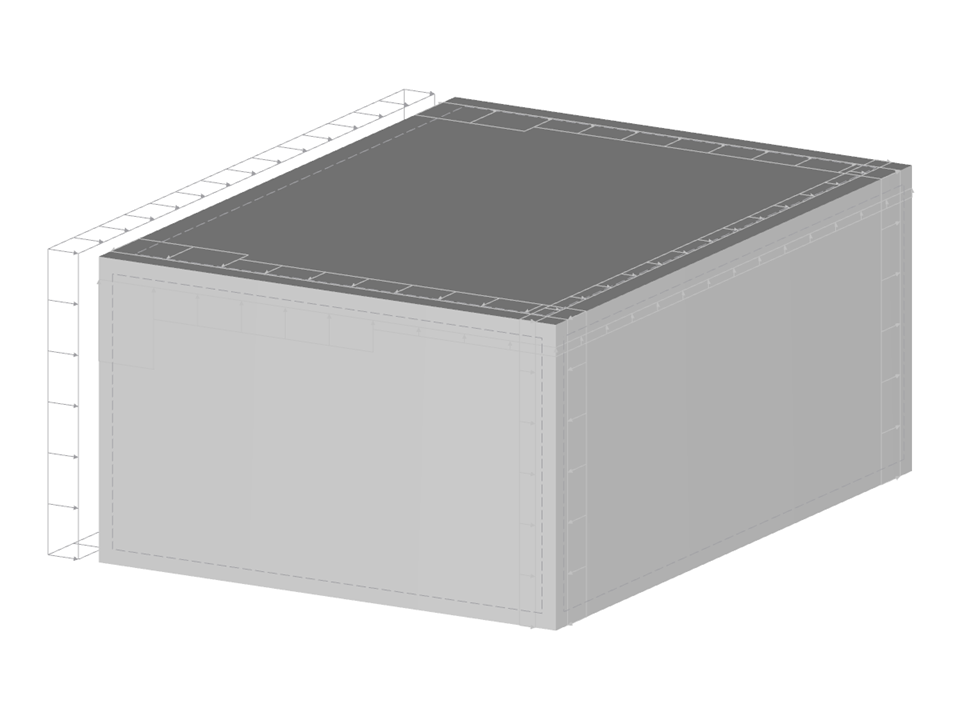

No exemplo de verificação, o cálculo das cargas de vento no edifício com cobertura plana utilizando a norma EN 1991-1-4 é comparado com a simulação CFD do RWIND Simulation. O edifício é definido conforme o esboço e o perfil da velocidade do fluxo de acordo com a norma EN 1991-1-4.
Exemplo de verificação 000303 | 1
Número de nós | 8 |
Número de linhas | 12 |
Número de superfícies | 6 |
Número de sólidos | 1 |
Número de casos de carga | 2 |
Peso total | 2025,000 t |
Dimensões (métricas) | 10,000 x 13,500 x 6,000 m |
Dimensões (imperial) | 32.81 x 44.29 x 19.69 feet |
Versão do programa | 5.22.00 |
