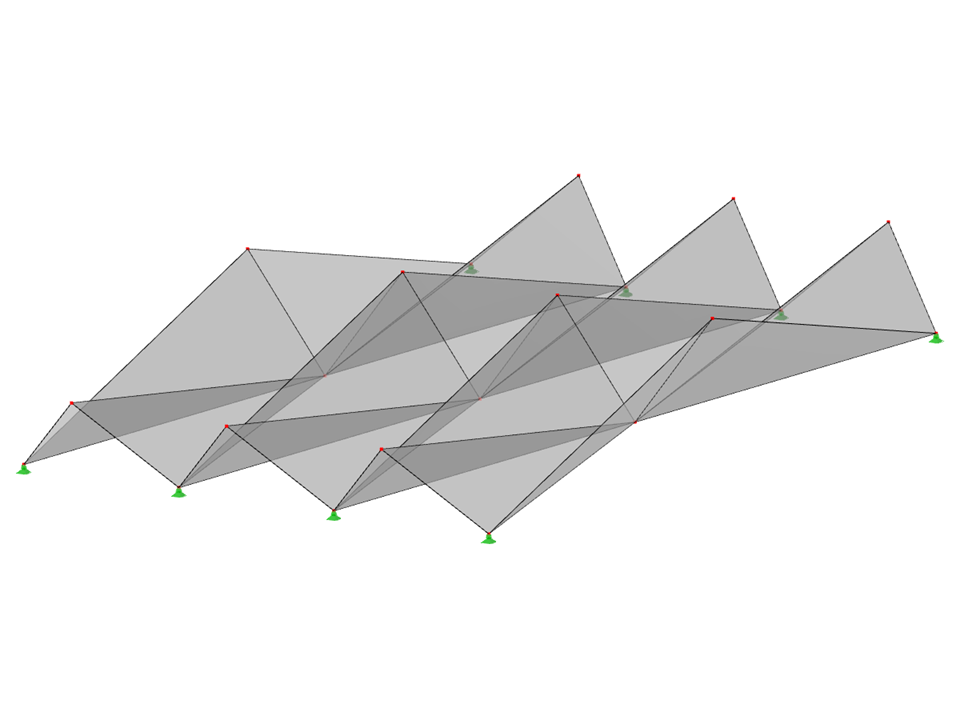

Sistemas de estruturas dobradas prismáticas. Superfícies com dobragem na direção oposta. Contra-perfil no centro
FPL102 | Sistemas de estruturas dobradas prismáticas. Superfícies com dobragem em sentido contrário. Contra perfil no centro
Parâmetros de bloco editáveis dinamicamente | |
Número de nós | 21 |
Número de linhas | 44 |
Número de barras | 0 |
Número de superfícies | 24 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinações de cargas | 0 |
Número de combinações de resultados | 0 |
Peso total | 650,527 t |
Dimensões (métricas) | 18,000 x 4,000 x 34,000 m |
Dimensões (imperial) | 59.06 x 13.12 x 111.55 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
