Viga laminada colada | Curvado | Altura constante | Assimétrico | Vigas em consola de secção variável deslocada

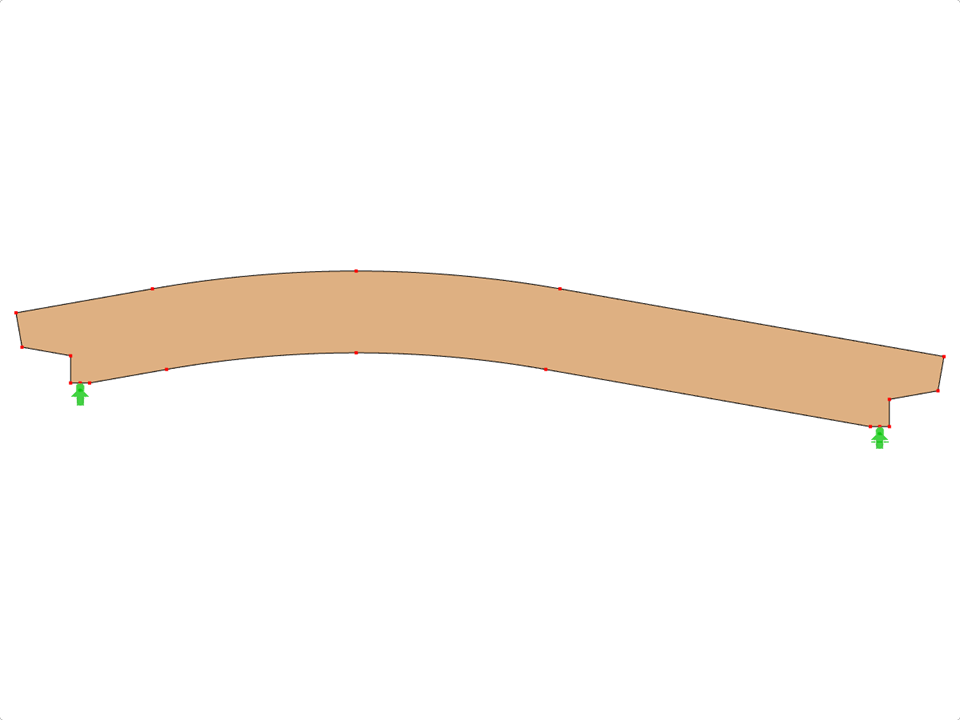

GLB0410 | Viga laminada colada | Curvado | Altura constante | Assimétrico | Consolas de secção variável
Parâmetros de bloco editáveis dinamicamente | |
Número de nós | 18 |
Número de linhas | 16 |
Número de barras | 0 |
Número de superfícies | 1 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinações de cargas | 0 |
Número de combinações de resultados | 0 |
Peso total | 1,937 t |
Dimensões (métricas) | 17,000 x 2,852 x 0,000 m |
Dimensões (imperial) | 55.77 x 9.36 x 0 feet |
