Modelo utilizado em

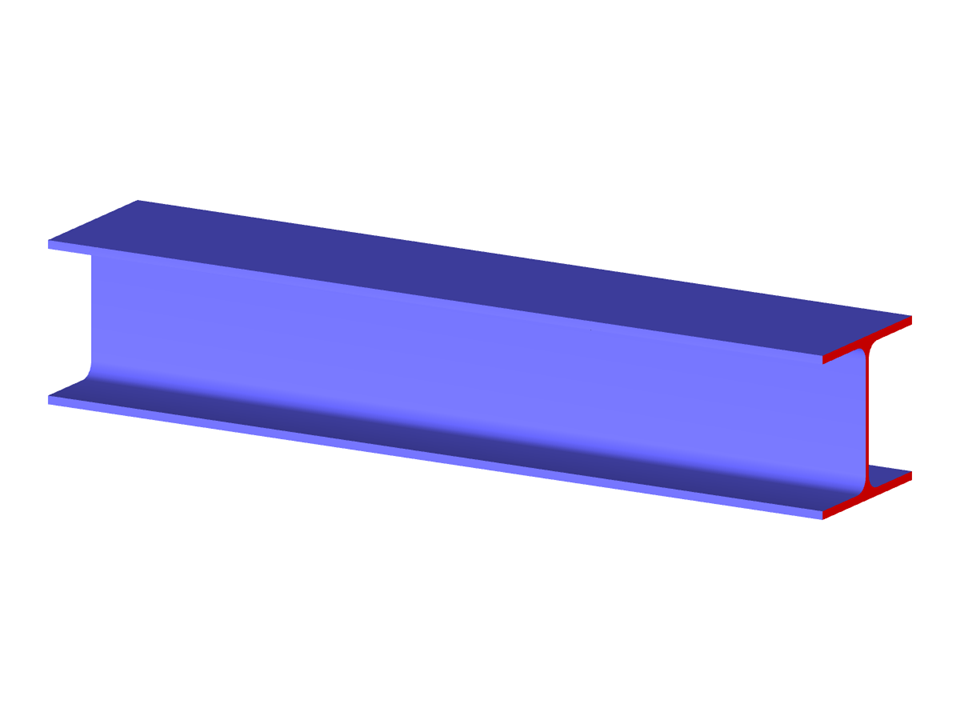

Viga de aço
Número de nós | 2 |
Número de linhas | 1 |
Número de barras | 1 |
Peso total | 0,042 t |
Dimensões (métricas) | 1,000 x 0,000 x 0,000 m |
Dimensões (imperial) | 3.28 x 0 x 0 feet |
Versão do programa | 5.23.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
