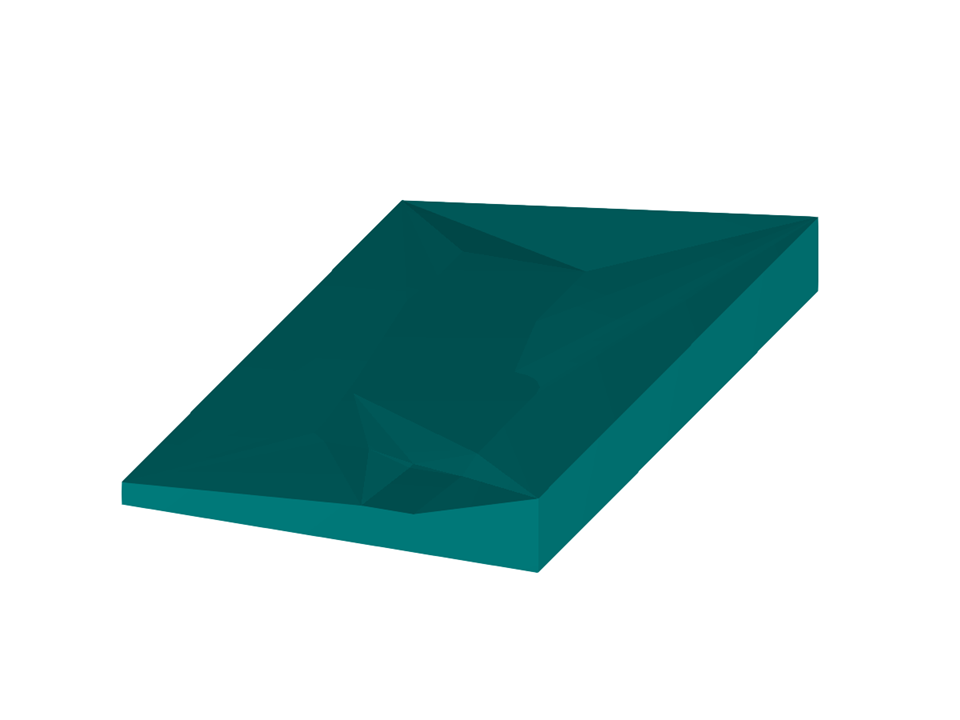

Modelo de simulação de vento do terreno, modelo de demonstração do RWIND Simulation.
terreno
![KB 001880 | Dimensionamento de estruturas de cabos no RFEM 6 e RSTAB 9](/pt/webimage/049985/3840051/Seil_QS_EN.png?mw=512&hash=83dd891c6124be9c686441c4b37fe92db2c2062d)
![KB 001879 | Influência da rigidez à flexão de cabos](/pt/webimage/049953/3835546/Seil.png?mw=512&hash=83e64fde3c3d0a1d2649d8e64587b93f4ab71876)
![KB 001877 | Consideração de sismos P-Delta segundo a ASCE 7-22 e a NBC 2020 no RFEM 6](/pt/webimage/048528/3803808/Image_01_-_Interstory_Drifts.png?mw=512&hash=dda93b6dc2bff834091aa0c09a68a55dab800606)
![KB 001848 | Dimensionamento de pilares de madeira de acordo com a norma NDS 2018 no RFEM 6](/pt/webimage/040983/3525158/Timber_Column_for_KB_1848.png?mw=512&hash=8767c3300658d77c253bb7ff632327937a04dd95)
![Função 002819 | Magnitudes de campo de fluxo](/pt/webimage/050342/3881104/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
No RFEM e no RSTAB, é possível visualizar os valores dos campos de fluxo de pressão, velocidade, energia cinética de turbulência e taxa de dissipação de turbulência para a simulação de vento.
Os planos de recorte estão alinhados com a respetiva direção do vento.
![Função 002746 | Aplicação de cargas de vento a partir de valores de pressão determinados experimentalmente](/pt/webimage/047175/3688544/47175.png?mw=512&hash=92558eee30ca35a36317ae0c81415eb079ba4e72)
Se tiver pressões de superfície determinadas experimentalmente disponíveis para um modelo, pode aplicá-las a um modelo estrutural no RFEM 6, processá-las no RWIND 2 e utilizá-las como cargas de vento para a análise estrutural no RFEM 6.
Para saber como aplicar os valores determinados experimentalmente, consulte este artigo técnico.
![Função 002649 | Apresentação de resultados do RWIND diretamente no RFEM 6](/pt/webimage/043004/3572831/2023-08-15-07-12-55.png?mw=512&hash=0b716b063ad4126a4590e42d13a7a1974c015cac)
Os resultados do RWIND podem ser apresentados diretamente no programa principal. No Navegador – Resultados, selecione o tipo de resultado "Análise de simulação de vento" a partir da lista acima.
Atualmente, estão disponíveis os seguintes resultados referentes à malha de cálculo do RWIND:
- Pressão de superfície
- Coeficiente Cp da superfície
- Distância da parede y+ (fluxo estacionário)
![Função 002551 | Permeabilidade ao vento livremente ajustável para superfícies](/pt/webimage/035403/3435910/35403_EN.png?mw=512&hash=e357887a3f1c878d13b4cfc9eb821533b9c3bc05)
Com o RWIND 2 Pro, pode aplicar facilmente uma permeabilidade a uma superfície. Tudo o que precisa é da definição de
- coeficiente de Darcy D,
- coeficiente de inércia I e
- comprimento do meio poroso na direção do fluxo L
para definir uma condição de fronteira de pressão entre a parte frontal e a parte posterior de uma zona porosa. Graças a esta configuração, irá obter um fluxo através desta zona com uma apresentação de resultados em duas partes em ambos os lados da área da zona.
Mas isso não é tudo. Além disso, a geração do modelo simplificado reconhece as zonas permeáveis e tem em consideração as aberturas correspondentes na pele do modelo. Prescinde bem de uma modelação geométrica elaborada do elemento poroso? Compreensível. Então temos boas notícias! Com a definição pura dos parâmetros de permeabilidade, pode evitar precisamente este processo desagradável. Utilize esta função para simular lonas de andaimes, cortinas de proteção de poeiras e estruturas de malha permeáveis etc. Ficará encantado!
