Modelo utilizado em

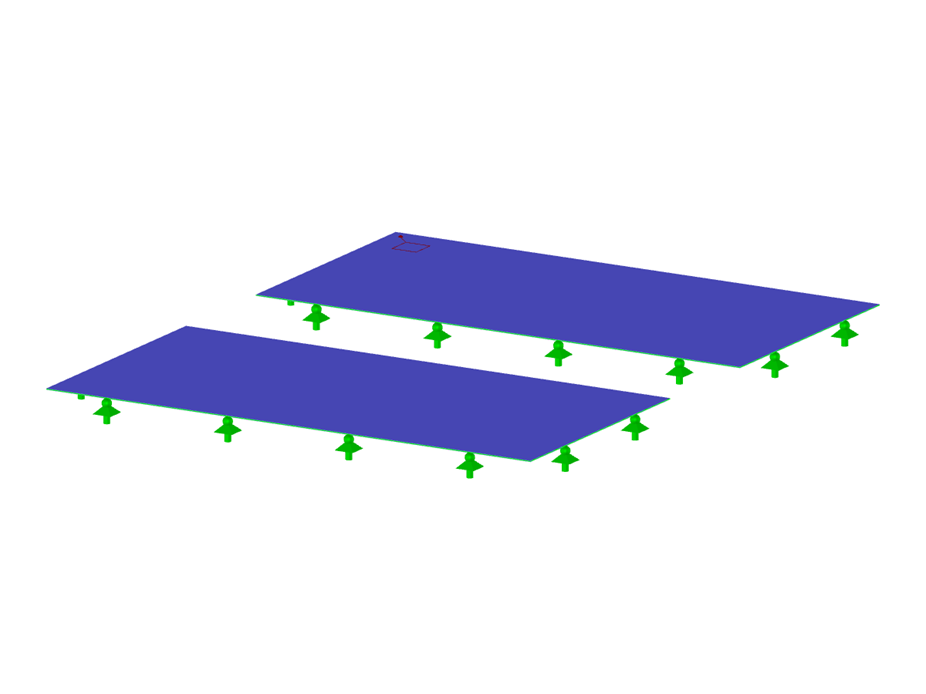

Superfícies de aço
Número de nós | 8 |
Número de linhas | 8 |
Número de barras | 0 |
Número de superfícies | 2 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinações de cargas | 0 |
Número de combinações de resultados | 0 |
Peso total | 1,256 t |
Dimensões (métricas) | 4,000 x 0,000 x 5,000 m |
Dimensões (imperial) | 13.12 x 0 x 16.4 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
A "Distribuição de carga" representa uma carga realmente aplicada ao sistema de pontos da malha de EF ou das superfícies de EF. O tamanho da malha de EF desempenha um papel importante no carregamento, em particular no caso de cargas de linha e cargas livres.
Für die Erfassung der maßgebenden Schnittgrößen einer Platte wird häufig eine schachbrettartige Belastung aufgebracht. Damit die Fläche nicht in die einzelnen Lastabschnitte unterteilt werden muss, wird meist eine Belastung mittels freier Rechtecklasten vorgenommen. Bei vielen Lasten kann die normale Lastdarstellung etwas unübersichtlich werden.
Os três tipos de pórticos de momento (comum, intermédio, especial) estão disponíveis no módulo Dimensionamento de aço do RFEM 6. O resultado do dimensionamento sísmico de acordo com a norma AISC 341-22 é categorizado em duas secções: requisitos das barras e requisitos das ligações.
O módulo Dimensionamento de aço no RFEM 6 oferece agora a possibilidade de realizar dimensionamento sísmico de acordo com as normas AISC 341-16 e AISC 341-22. Atualmente estão disponíveis cinco tipos de sistemas resistentes a forças sísmicas (SFRS).
Na configuração do estado limite último para o dimensionamento de ligações de aço, tem a opção de modificar a deformação plástica última para as soldaduras.
Com o componente "Laje de base", pode dimensionar ligações de lajes de base com ancoragens moldadas. Dabei werden Platten, Schweißnähte, Verankerung und Stahl-Beton-Interaktion analysiert.
Na caixa de diálogo "Editar secção", é possível apresentar os modos de encurvadura do método de faixas finitas (FSM) como um gráfico 3D.
- Dimensionamento de cinco tipos de sistemas resistentes a forças sísmicas (SFRS): )
- Verificação da ductilidade da relação largura-espessura para almas e banzos
- Cálculo da resistência e rigidez necessárias para o contraventamento de estabilidade de vigas
- Cálculo do espaçamento máximo para contraventamento de estabilidade de vigas
- Cálculo da resistência necessária nas articulações para o contraventamento de estabilidade de vigas
- Cálculo da resistência necessária do pilar com a opção de negligenciar todos os momentos fletores, corte e torção para o estado limite de sobrerresistência
- Verificação das relações de esbelteza para pilares e contraventamentos
