Estaca constituída por duas estacas com dois pilares fixos.
O ficheiro a ser descarregado contém o modelo parametrizado guardado como bloco (tipo de ficheiro *.rfs). Para mais informações sobre modelos e blocos parametrizados, consulte o vídeo tutorial – SVT 010 | Criar e importar blocos – ver ligação abaixo.
O modelo foi criado pela equipa técnica da Dlubal Latam.

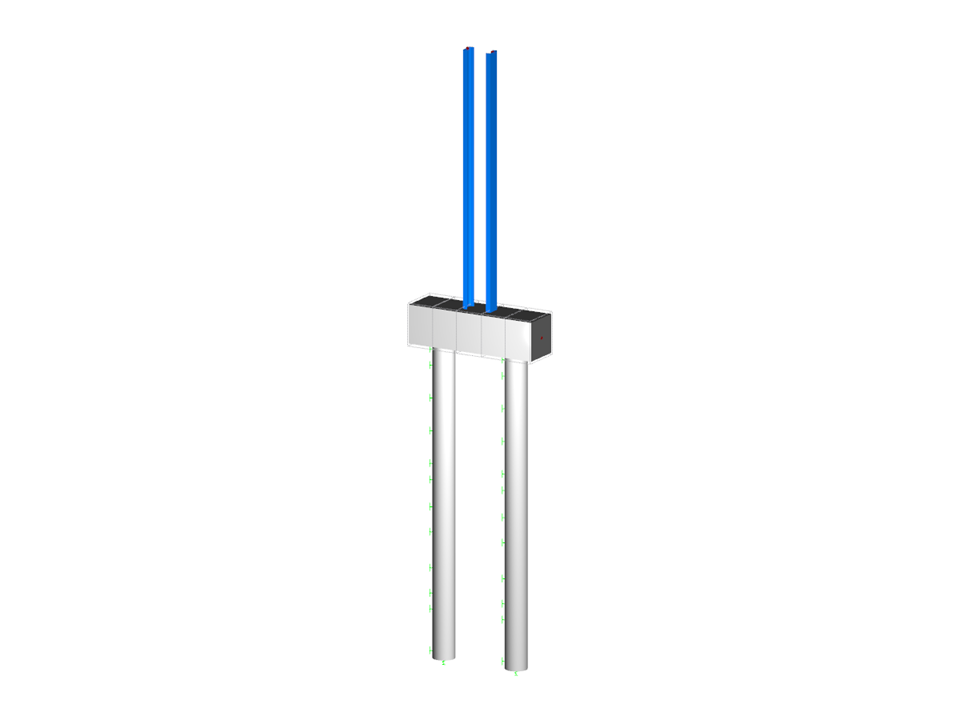

Cabeçalho de estaca com pilares fixos
Parâmetros de bloco editáveis dinamicamente | |
Número de nós | 14 |
Número de linhas | 13 |
Número de barras | 13 |
Número de superfícies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinações de cargas | 0 |
Número de combinações de resultados | 0 |
Peso total | 6,464 t |
Dimensões | 2,450 x 11,000 x 0,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
