Manual online do RFEM | 4.4 Superfícies

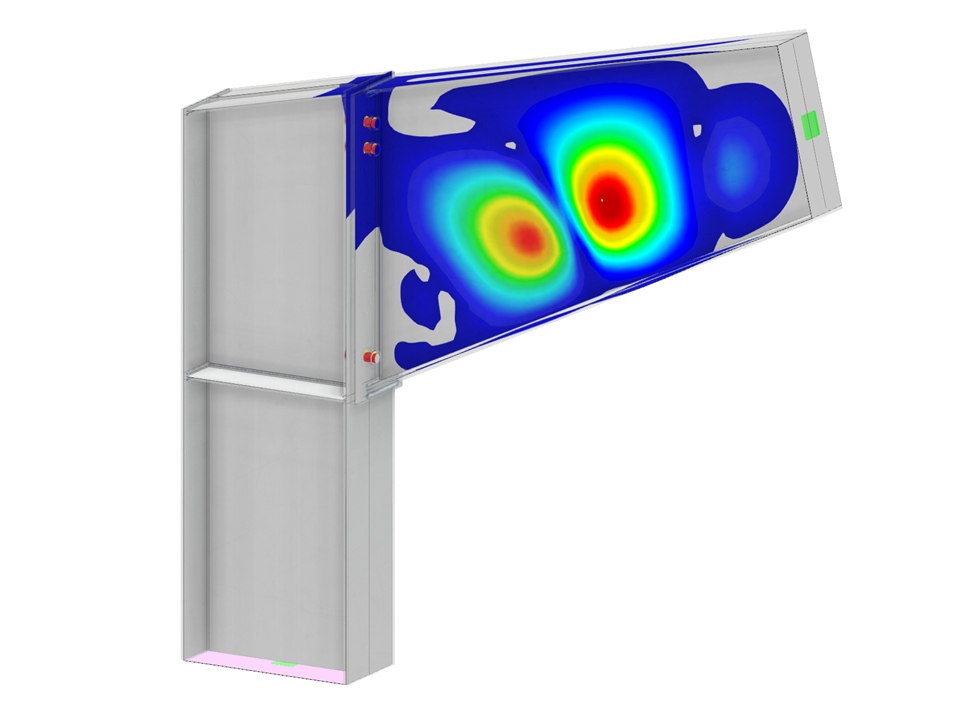

Ligação de aço rígida | Modelo Individual
| Número de nós | 812 |
| Número de linhas | 660 |
| Número de barras | 408 |
| Número de superfícies | 51 |
| Número de sólidos | 0 |
| Número de casos de carga | 10 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,129 t |
| Dimensões | 1,326 x 1,339 x 0,170 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
Seminário web
Função do programa
Função do programa
- O modelo de ligações de aço e os resultados podem ser guardados como um ficheiro de modelo separado
- As tensões resultantes e os resultados da análise de estabilidade (encurvadura da ligação) podem ser representados num modelo separado
- No modelo guardado, pode executar uma animação de deformação na ligação
- Os componentes de ligação são convertidos em superfícies e barras quando são guardados
Na configuração do estado limite último para o dimensionamento de ligações de aço, tem a opção de modificar a deformação plástica última para as soldaduras.
Com o componente "Laje de base", pode dimensionar ligações de lajes de base com ancoragens moldadas. Dabei werden Platten, Schweißnähte, Verankerung und Stahl-Beton-Interaktion analysiert.
Na caixa de diálogo "Editar secção", é possível apresentar os modos de encurvadura do método de faixas finitas (FSM) como um gráfico 3D.
