Modelo utilizado em

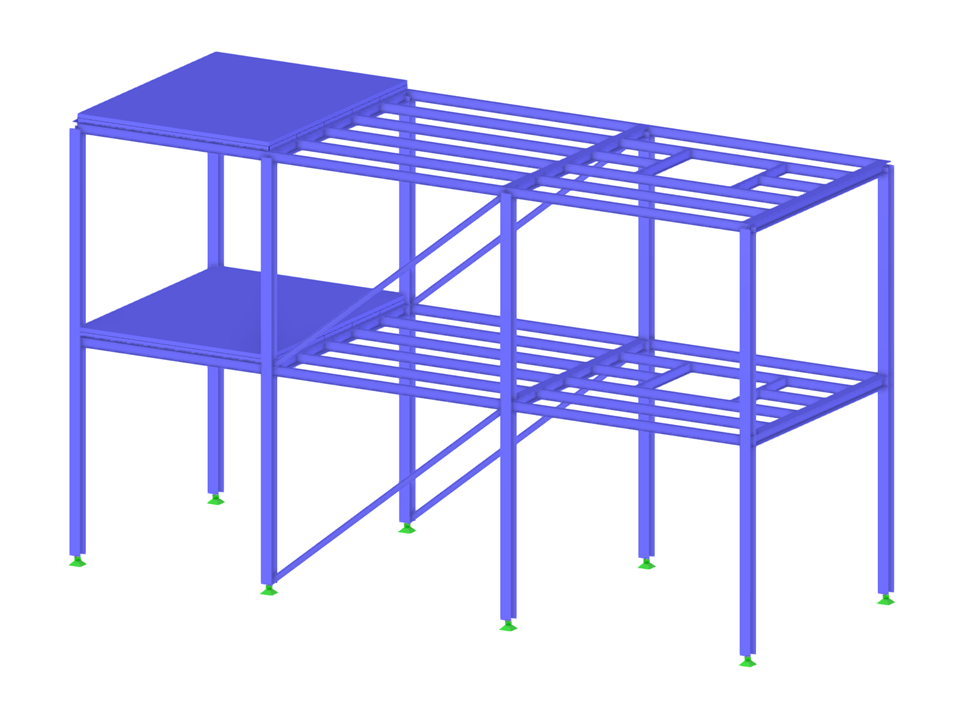

Estrutura de aço
Número de nós | 60 |
Número de linhas | 98 |
Número de barras | 98 |
Número de superfícies | 2 |
Número de sólidos | 0 |
Número de casos de carga | 7 |
Número de combinações de cargas | 1 |
Número de combinações de resultados | 2 |
Peso total | 24,312 t |
Dimensões | 14,000 x 8,000 x 5,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
