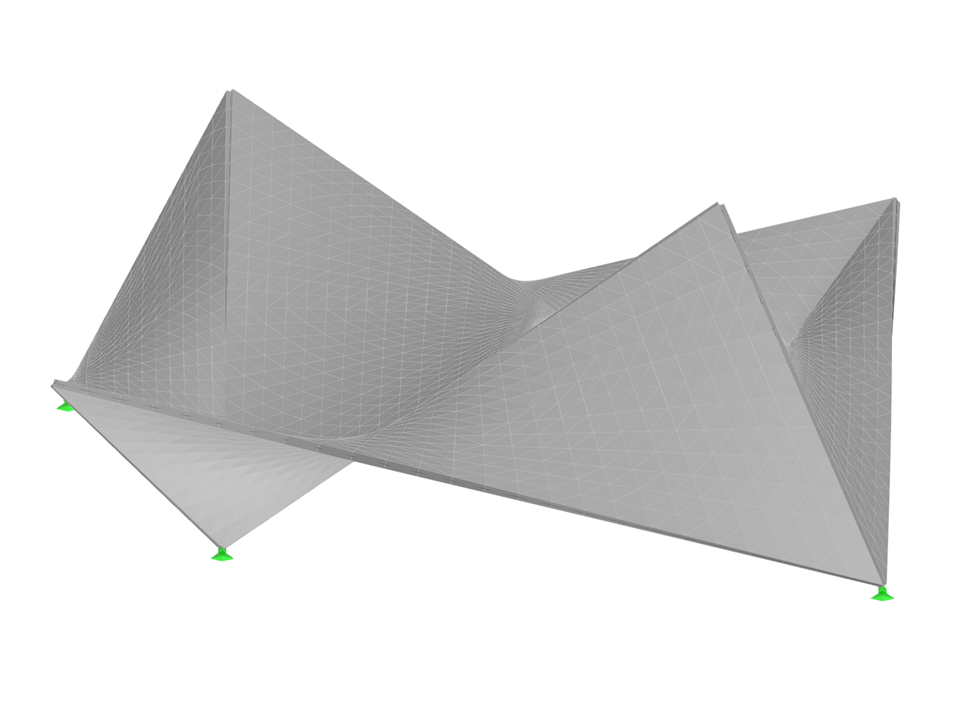

Estrutura plana curvada
Número de nós | 8 |
Número de linhas | 12 |
Número de barras | 0 |
Número de superfícies | 5 |
Número de sólidos | 0 |
Número de casos de carga | 9 |
Número de combinações de cargas | 0 |
Número de combinações de resultados | 0 |
Peso total | 108,803 t |
Dimensões | 20,000 x 6,000 x 20,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
Este artigo demonstra como dimensionar estruturas corta-vento com o RFEM e o RWIND.
No RFEM e no RSTAB, é possível visualizar os valores dos campos de fluxo de pressão, velocidade, energia cinética de turbulência e taxa de dissipação de turbulência para a simulação de vento.
Os planos de recorte estão alinhados com a respetiva direção do vento.
Se tiver pressões de superfície determinadas experimentalmente disponíveis para um modelo, pode aplicá-las a um modelo estrutural no RFEM 6, processá-las no RWIND 2 e utilizá-las como cargas de vento para a análise estrutural no RFEM 6.
Para saber como aplicar os valores determinados experimentalmente, consulte este artigo técnico.
Os resultados do RWIND podem ser apresentados diretamente no programa principal. No Navegador – Resultados, selecione o tipo de resultado "Análise de simulação de vento" a partir da lista acima.
Atualmente, estão disponíveis os seguintes resultados referentes à malha de cálculo do RWIND:
- Pressão de superfície
- Coeficiente Cp da superfície
- Distância da parede y+ (fluxo estacionário)
Com o RWIND 2 Pro, pode aplicar facilmente uma permeabilidade a uma superfície. Tudo o que precisa é da definição de
- coeficiente de Darcy D,
- coeficiente de inércia I e
- comprimento do meio poroso na direção do fluxo L
para definir uma condição de fronteira de pressão entre a parte frontal e a parte posterior de uma zona porosa. Graças a esta configuração, irá obter um fluxo através desta zona com uma apresentação de resultados em duas partes em ambos os lados da área da zona.
Mas isso não é tudo. Além disso, a geração do modelo simplificado reconhece as zonas permeáveis e tem em consideração as aberturas correspondentes na pele do modelo. Prescinde bem de uma modelação geométrica elaborada do elemento poroso? Compreensível. Então temos boas notícias! Com a definição pura dos parâmetros de permeabilidade, pode evitar precisamente este processo desagradável. Utilize esta função para simular lonas de andaimes, cortinas de proteção de poeiras e estruturas de malha permeáveis etc. Ficará encantado!
