Faça aqui o download do modelo de uma garagem em alumínio e abra-o com o programa de elementos finitos RFEM 6.
Este modelo foi utilizado no seminário web 'RSECTION e dimensionamento de barras de alumínio segundo o Eurocódigo 9' realizado em 09 de novembro de 2022 (em árabe).

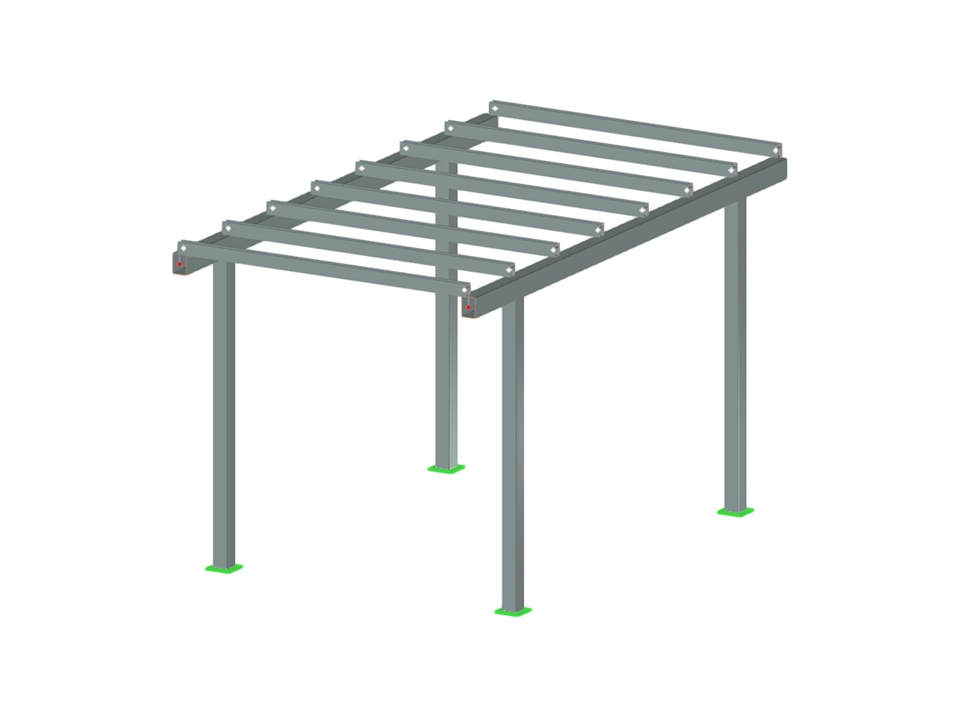

Garagem de alumínio
Número de nós | 20 |
Número de linhas | 14 |
Número de barras | 14 |
Número de superfícies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 3 |
Número de combinações de cargas | 56 |
Número de combinações de resultados | 0 |
Peso total | 0,374 t |
Dimensões (métricas) | 3,000 x 3,000 x 5,600 m |
Dimensões (imperial) | 9.84 x 9.84 x 18.37 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
