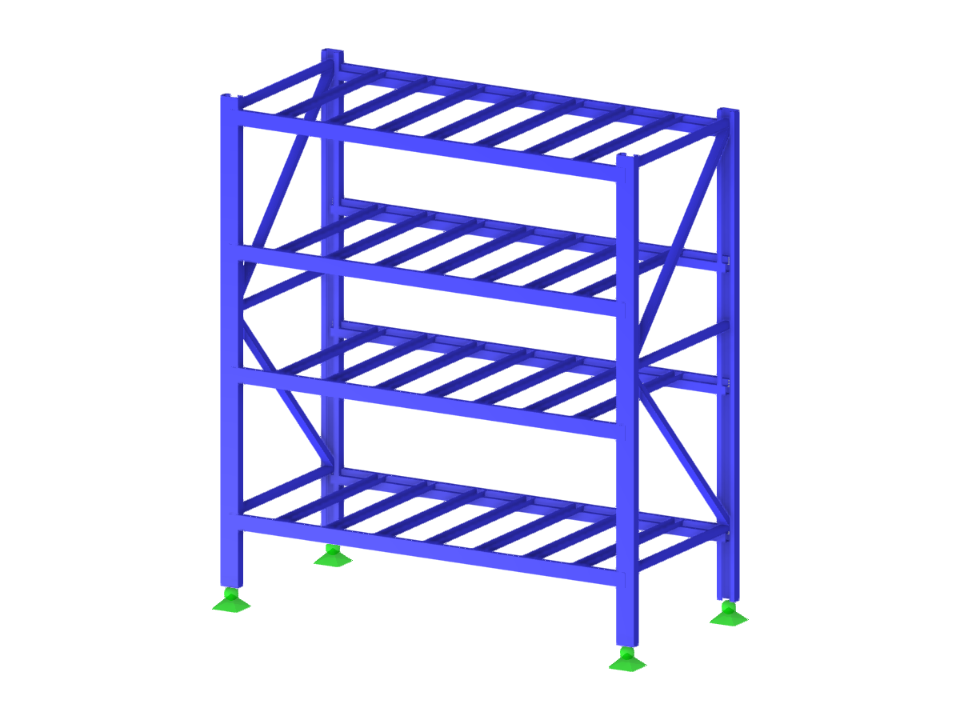

Estrutura de prateleiras em aço.
Estrutura de prateleiras
Número de nós | 84 |
Número de linhas | 126 |
Número de barras | 126 |
Número de superfícies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 6 |
Número de combinações de cargas | 14 |
Número de combinações de resultados | 0 |
Peso total | 0,097 t |
Dimensões | 1,800 x 2,000 x 0,800 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
O dimensionamento de barras de aço formadas a frio de acordo com as normas AISI S100-16/CSA S136-16 está disponível no RFEM 6. O dimensionamento pode ser acedido selecionando "AISC 360" ou "CSA S16" como norma no módulo Dimensionamento de aço. "AISI S100" ou "CSA S136" é então selecionado automaticamente para o dimensionamento formado a frio.
O RFEM aplica o método da resistência direto (DSM) para calcular a carga de encurvadura elástica da barra. O método da resistência direta oferece dois tipos de soluções, numéricas (método das tiras finitas) e analíticas (especificação). A curva de assinatura do FSM e as formas de encurvadura podem ser vistas em Secções.
No diálogo "Definir tipo de carga" pode ver a Figura 01 do método de reforço finito (FSM) no gráfico 3D.
- Dimensionamento de cinco tipos de sistemas resistentes a forças sísmicas (SFRS): )
- Verificação da ductilidade da relação largura-espessura para almas e banzos
- Cálculo da resistência e rigidez necessárias para o contraventamento de estabilidade de vigas
- Cálculo do espaçamento máximo para contraventamento de estabilidade de vigas
- Cálculo da resistência necessária nas articulações para o contraventamento de estabilidade de vigas
- Cálculo da resistência necessária do pilar com a opção de negligenciar todos os momentos fletores, corte e torção para o estado limite de sobrerresistência
- Verificação das relações de esbelteza para pilares e contraventamentos
O resultado do dimensionamento sísmico é categorizado em duas secções: requisitos das barras e requisitos das ligações.
Os "Requisitos sísmicos" incluem a resistência à flexão necessária e a resistência ao corte necessária da ligação viga-pilar para pórticos de momento. Estas estão listadas no separador 'Ligação de pórtico de momentos por barra'. Para pórticos reforçados, a resistência à tração necessária da ligação e a resistência à compressão necessária da ligação do contraventamento estão listadas no separador 'Ligação de contraventamento por barra'.
O programa fornece as verificações realizadas em tabelas. Os detalhes de dimensionamento mostram claramente as fórmulas e as referências à norma.
