No exemplo de validação atual, investigamos um coeficiente de pressão do vento (Cp) tanto para o dimensionamento estrutural principal como para o dimensionamento estrutural secundário, tais como sistemas de revestimento ou fachada, com base na norma canadiana de carga de vento (NBC 2020) e na base de dados de túnel de vento japonesa para edifício baixo com inclinação de 45 graus.
Exemplo de validação da NBC 2020 para coberturas inclinadas a 45 graus
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
No RFEM, estão disponíveis painéis de tiras de madeira orientadas (OSB) para os EUA e o Canadá. Os parâmetros do material são tomados do "manual de especificações de dimensionamento de painéis".
Com a função "Contraventamento nas células" é possível gerar contraventamentos diagonais com apenas alguns cliques. Diese Funktion finden Sie unter Extras --> Modell generieren - Stäbe --> Verband in Zellen.

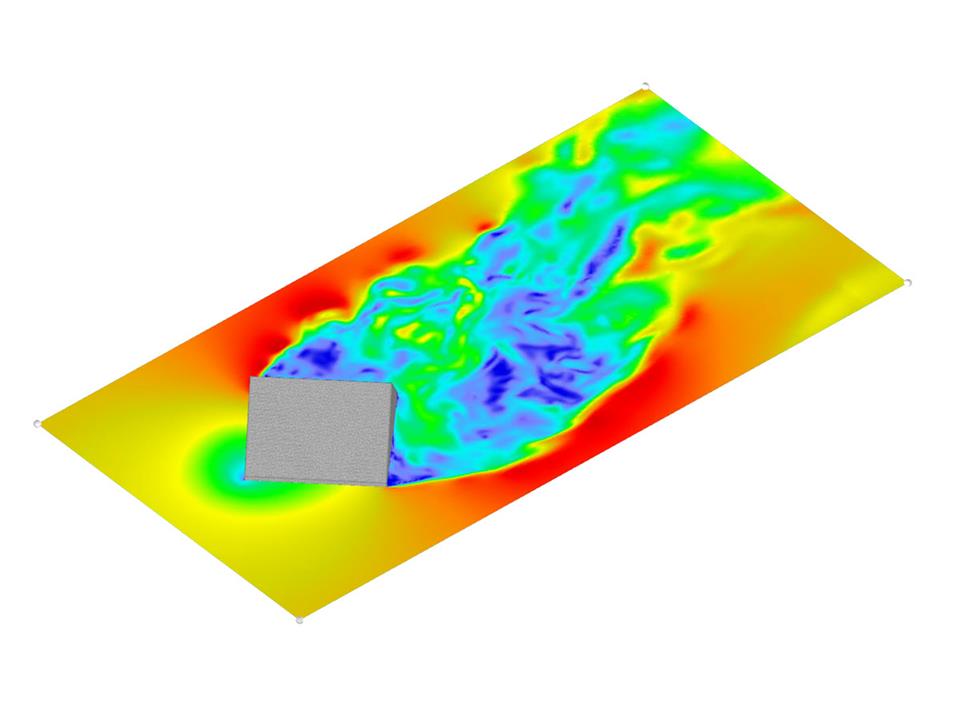

No RFEM e no RSTAB, é possível visualizar os valores dos campos de fluxo de pressão, velocidade, energia cinética de turbulência e taxa de dissipação de turbulência para a simulação de vento.
Os planos de recorte estão alinhados com a respetiva direção do vento.
No RFEM, pode gerar superfícies a partir de barras com secções da biblioteca, bem como a partir de barras com secções RSECTION.
