30.5.2024
022976

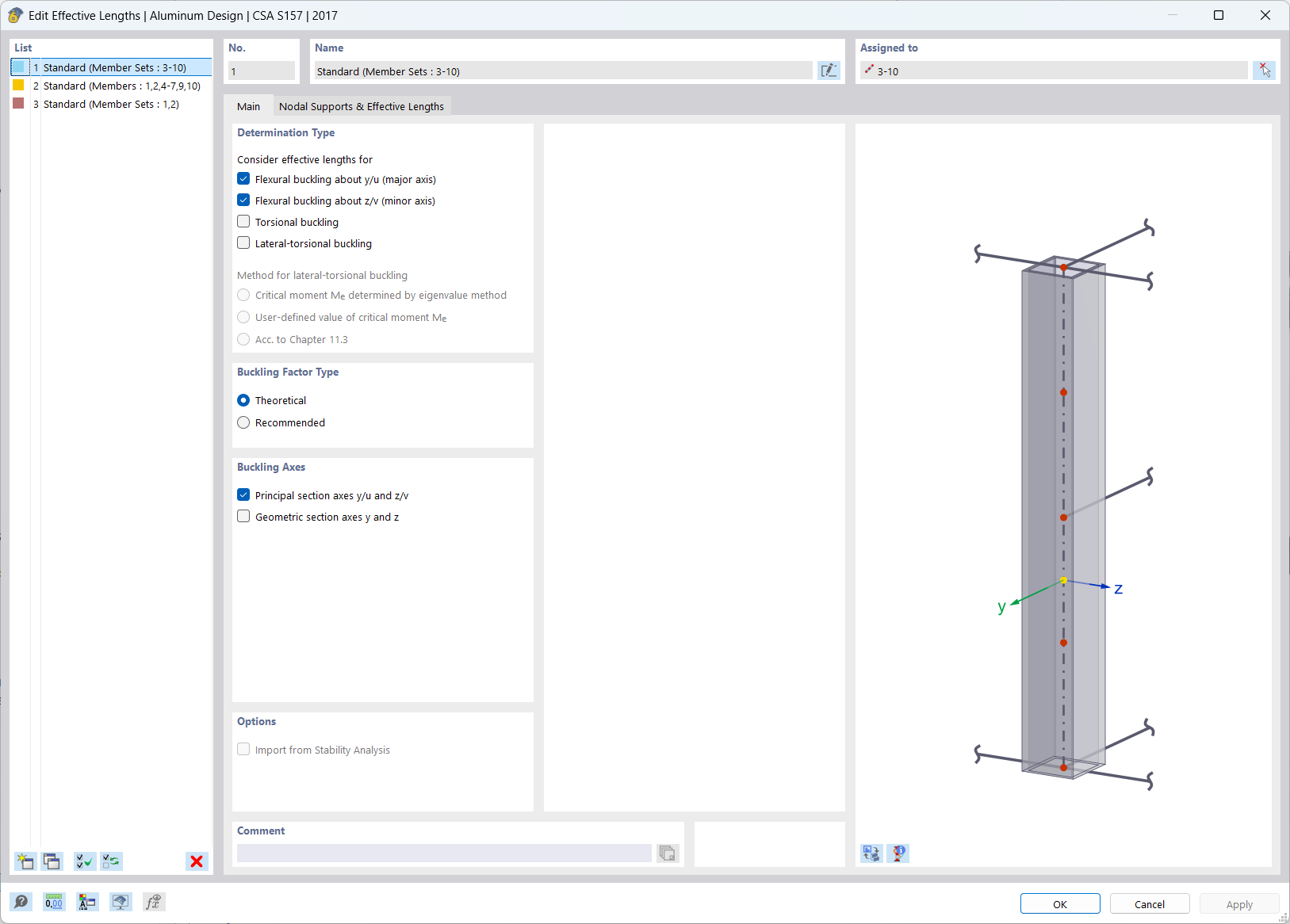

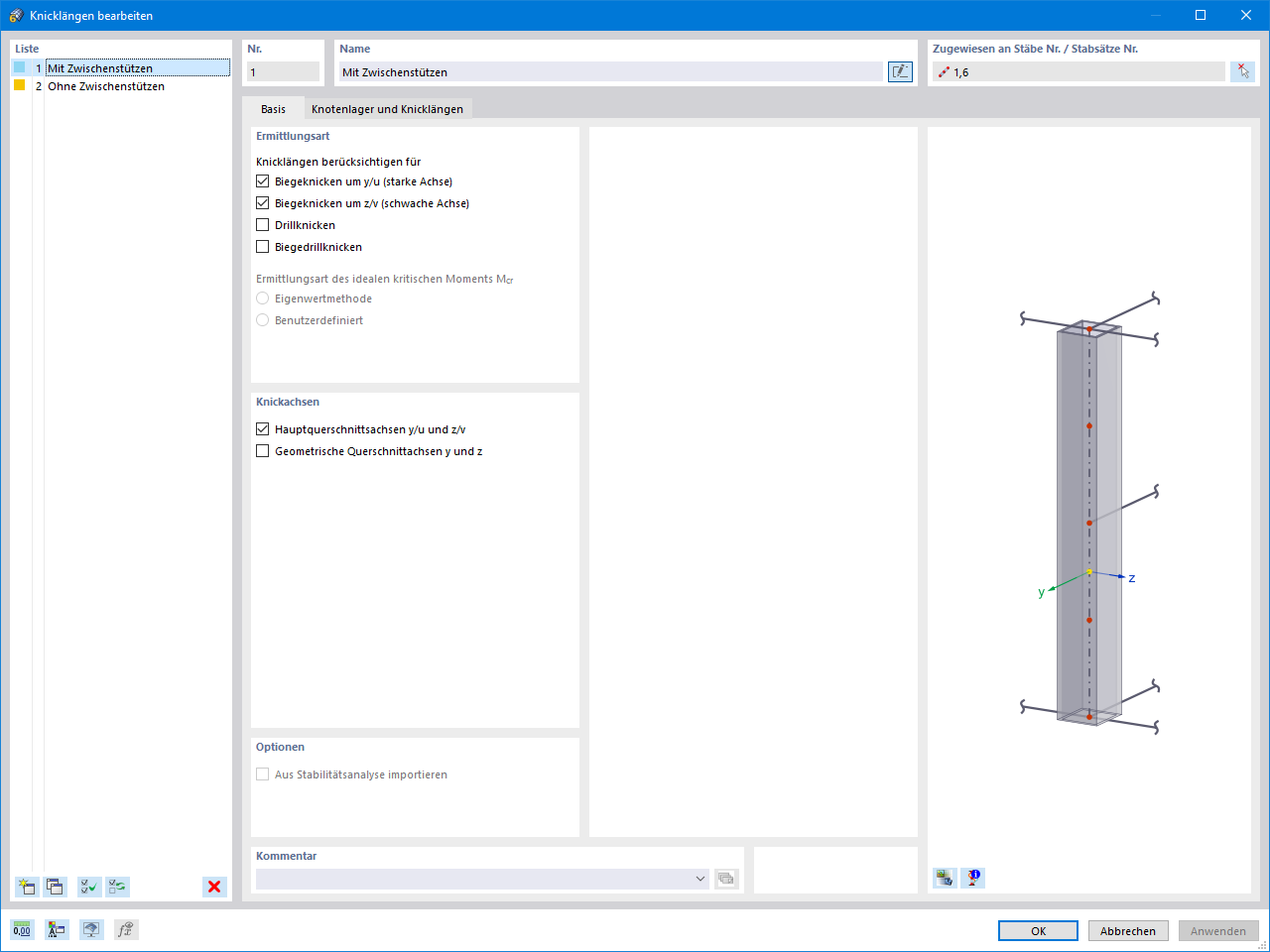

Tabulka efektivní délky pro hliníkový prut
Tabulka účinných délek pro hliníkové pruty se základními informacemi o stanovení stability.
Tabulka zobrazuje délky vyboulení hliníkových prutů a poskytuje základní údaje důležité pro stabilitní analýzu. Obsahuje konkrétní hodnoty, které lze použít pro dimenzování a výpočet hliníkových konstrukcí.
4.4.2025
022975

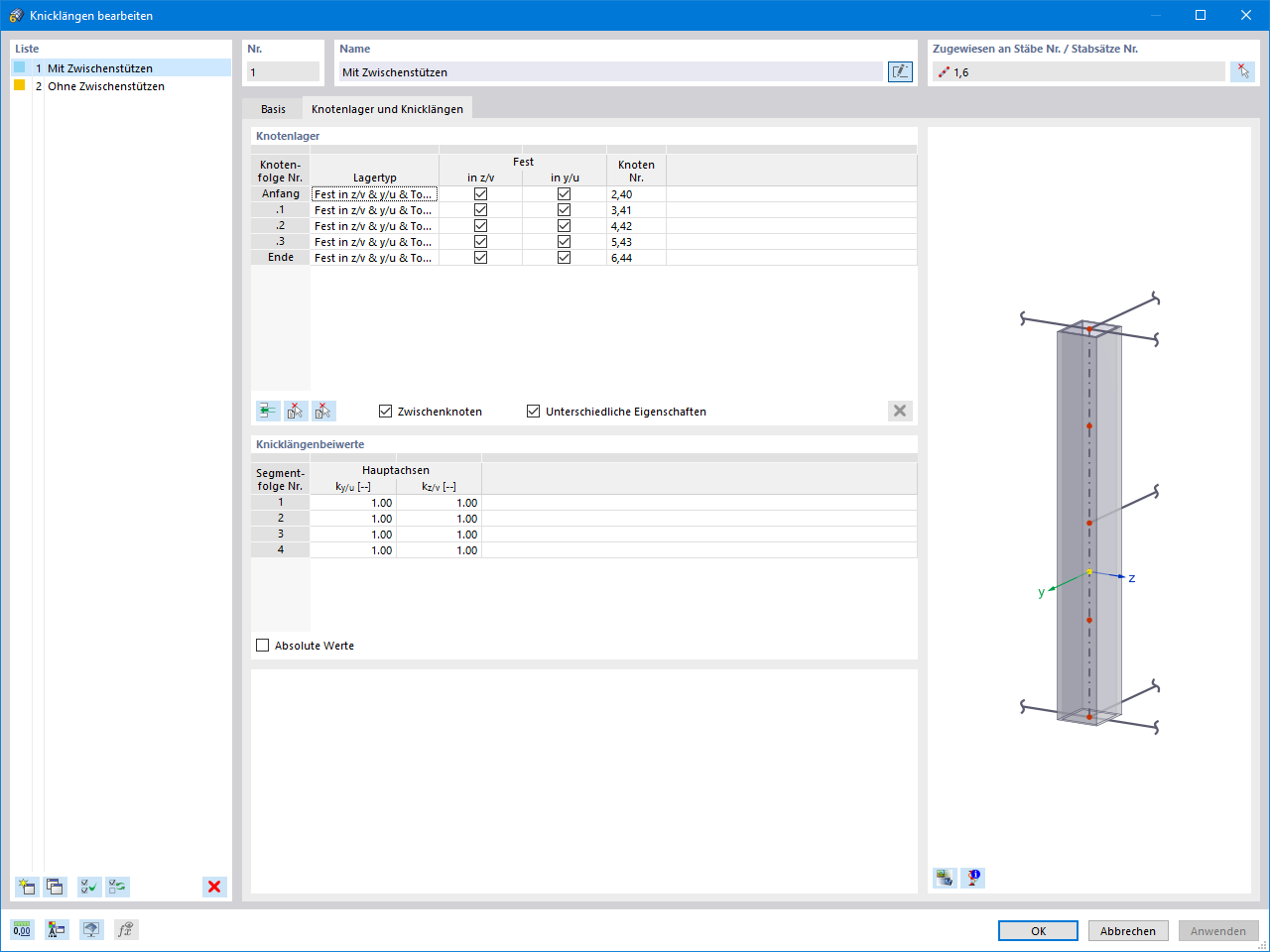

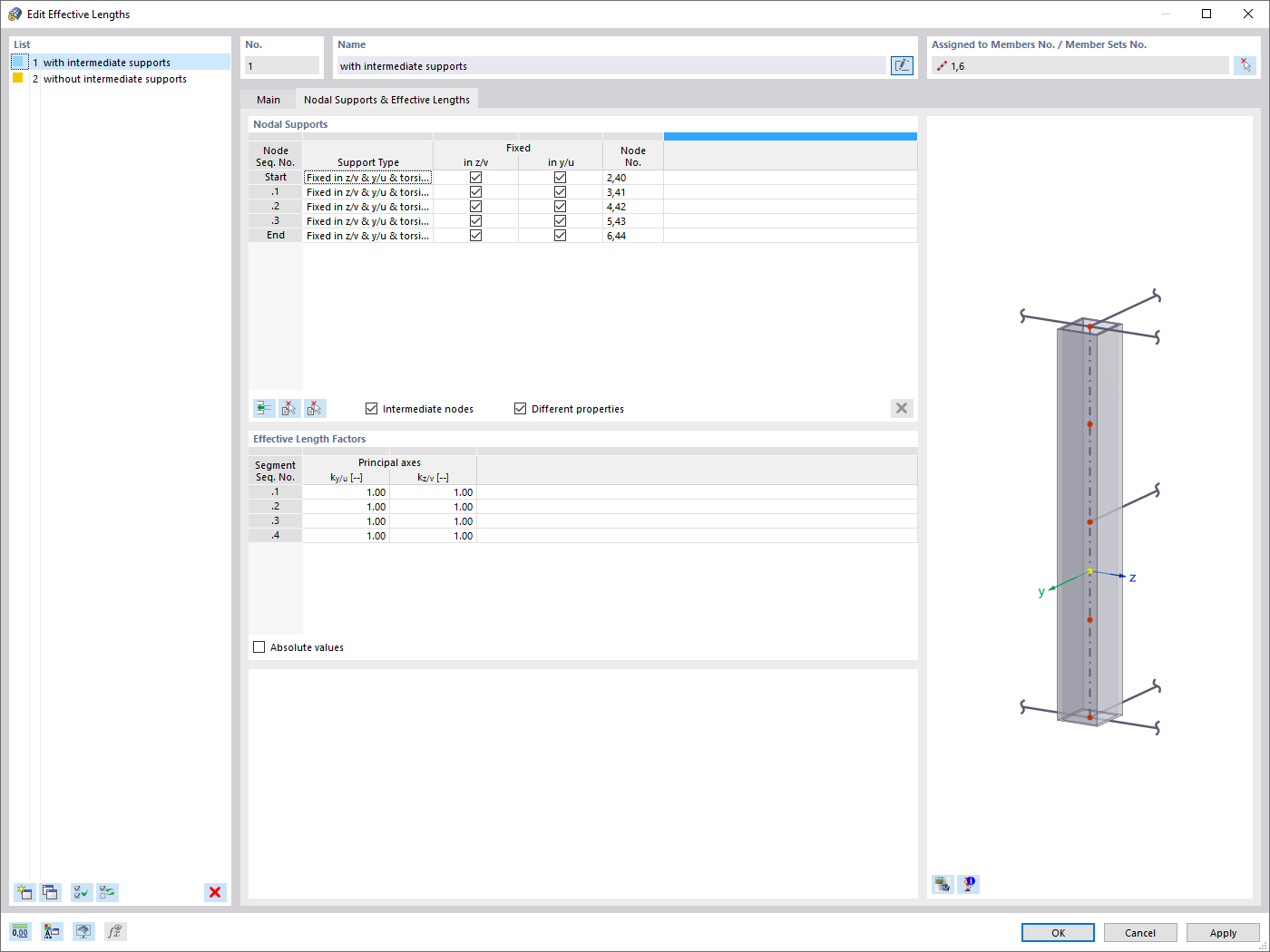

Definice vzpěrné délky pro posouzení stability
Zadání vzpěrných délek pro posouzení stability v posouzení hliníku s nastavením uzlových podpor a součinitelů vzpěrných délek.
Na obrázku je znázorněno, jak se v addonu pro posouzení hliníku stanovují účinné délky pro posouzení stability. Ukazuje se vstupní dialog pro uzlové podpory a součinitele vzpěrné délky. Tyto parametry jsou rozhodující pro správné provedení analýzy stability hliníkových konstrukcí. Pečlivé stanovení těchto prvků je nezbytné pro přesné posouzení.
30.5.2024
022978
Využití graficky a v tabulkách
Grafické zobrazení rozložení napětí a vzorců pro analýzu únosnosti hliníkových součástí.
Hodnocení únosnosti a stability hliníkových konstrukcí je uvedeno v grafech a tabulkách. Rozložení napětí a návrhové vzorce jsou zobrazeny vizuálně, aby umožnily srozumitelnou analýzu. Podrobně jsou zobrazeny výsledky kontrol návrhu. Vstupní a výsledné údaje jsou zaznamenány v tiskovém protokolu. Uživatelé si mohou výstup výsledků přizpůsobit svým individuálním potřebám.
Používá se v
3D model
Specifikace
| Počet uzlů | 48 |
| Počet linií | 83 |
| Počet prutů | 83 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 13 |
| Počet kombinací zatížení | 68 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 1,750 t |
| Rozměry (metrické) | 12,000 x 3,500 x 18,000 m |
| Rozměry (imperiální) | 39.37 x 11.48 x 59.06 feet |
