30.5.2024
027077
Vstupní žebro | Definice efektivní šířky pásnice po segmentech
Individuální definice šířky pásnice žebrových T-nosníků po segmentech. Integrace výztuže plochy.

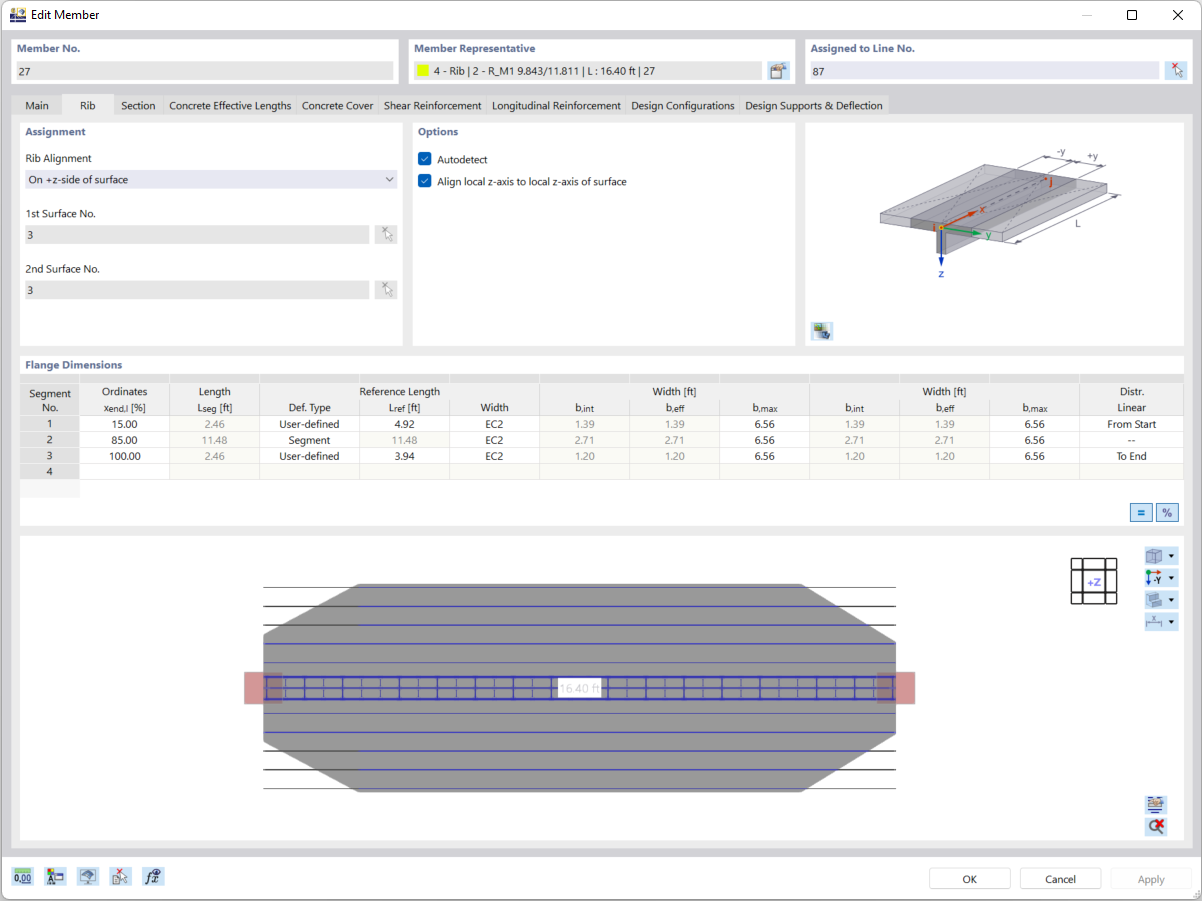

Na obrázku jsou zobrazeny možnosti vstupu pro žebrové konstrukce v navrhování betonových konstrukcí, kde lze definovat účinnou šířku desky T-nosníků po segmentech. Různé šířky lze přizpůsobit pomocí segmentace po segmentech, přičemž lze zvolit přírůstkový nebo lineární přechod. Kromě toho lze v návrhu zadat, že výztuž plochy je integrována jako výztuž pásnice.
26.3.2025
026975
Individuální definice efektivních šířek pásnic žebrových plechů podle segmentů
Definice různých šířek pásnic T-nosníků pro začlenění do návrhu betonových žeber
Na obrázku je zobrazena definice účinné šířky T-nosníků v rámci jednoho nosníkového prvku. Různé šířky pásnic lze měnit po segmentech a přechod mezi nimi může být buď stupňovitý, nebo lineární. Při návrhu železobetonových žeber se definovaná plocha výztuže integruje jako výztuž pásnice.
30.5.2024
020841
Železobetonová deska s žebrem
Model železobetonové desky s žebrem a průvlakem v porušeném stavu II.
Obrázek zobrazuje model železobetonové desky s integrovaným žebrem, zobrazené v porušeném stavu II. Průvlak je jasně rozpoznatelný a znázorňuje deformace při zatížení. Vizuální zobrazení se zaměřuje na stabilitu konstrukce v porušeném stavu a poskytuje základní informace o deformaci materiálu.
Používá se v
3D model
Specifikace
| Počet uzlů | 6 |
| Počet linií | 7 |
| Počet prutů | 1 |
| Počet ploch | 1 |
| Počet zatěžovacích stavů | 2 |
| Celková hmotnost | 16,500 t |
| Rozměry (metrické) | 6,000 x 5,000 x 0,350 m |
| Rozměry (imperiální) | 19.69 x 16.4 x 1.15 feet |
| Verze programu | 5.25.01 |
