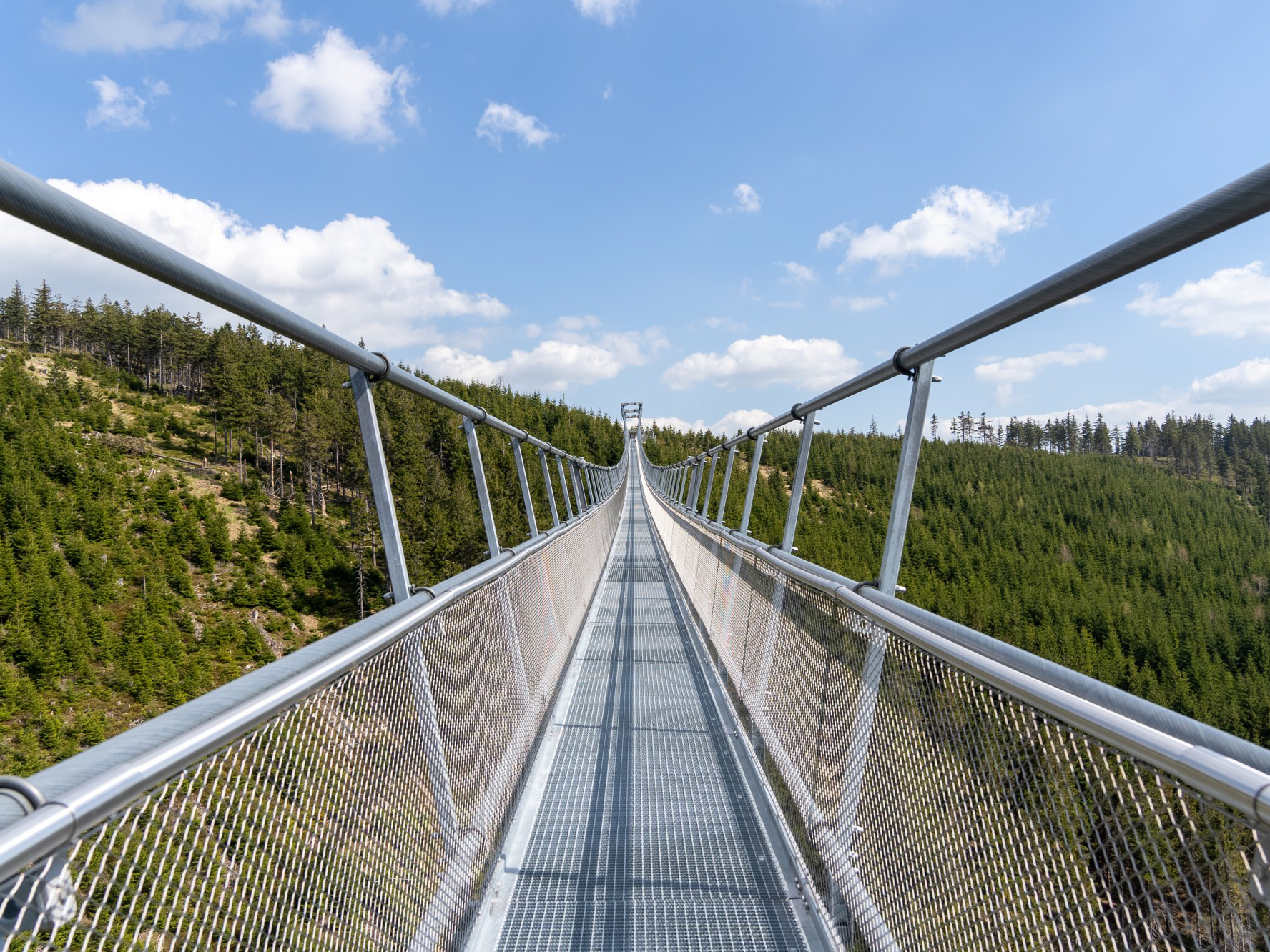

Lávka pro pěší Sky Bridge (fotograf: © Denis Pagáč, zdroj: Sky Bridge 721 - Horské středisko Dolní Morava - Česká republika)
CP 001237 | Lávka pro pěší Sky Bridge (fotograf: © Denis Pagáč)
3D model
Specifikace
| Počet uzlů | 9818 |
| Počet linií | 11184 |
| Počet prutů | 10273 |
| Počet ploch | 650 |
| Počet zatěžovacích stavů | 21 |
| Počet kombinací zatížení | 220 |
| Počet kombinací výsledků | 4 |
| Celková hmotnost | 234,278 t |
| Rozměry (metrické) | 721,867 x 32,940 x 89,085 m |
| Rozměry (imperiální) | 2368.33 x 108.07 x 292.27 feet |
| Verze programu | 5.24.01 |
30.5.2024
032210

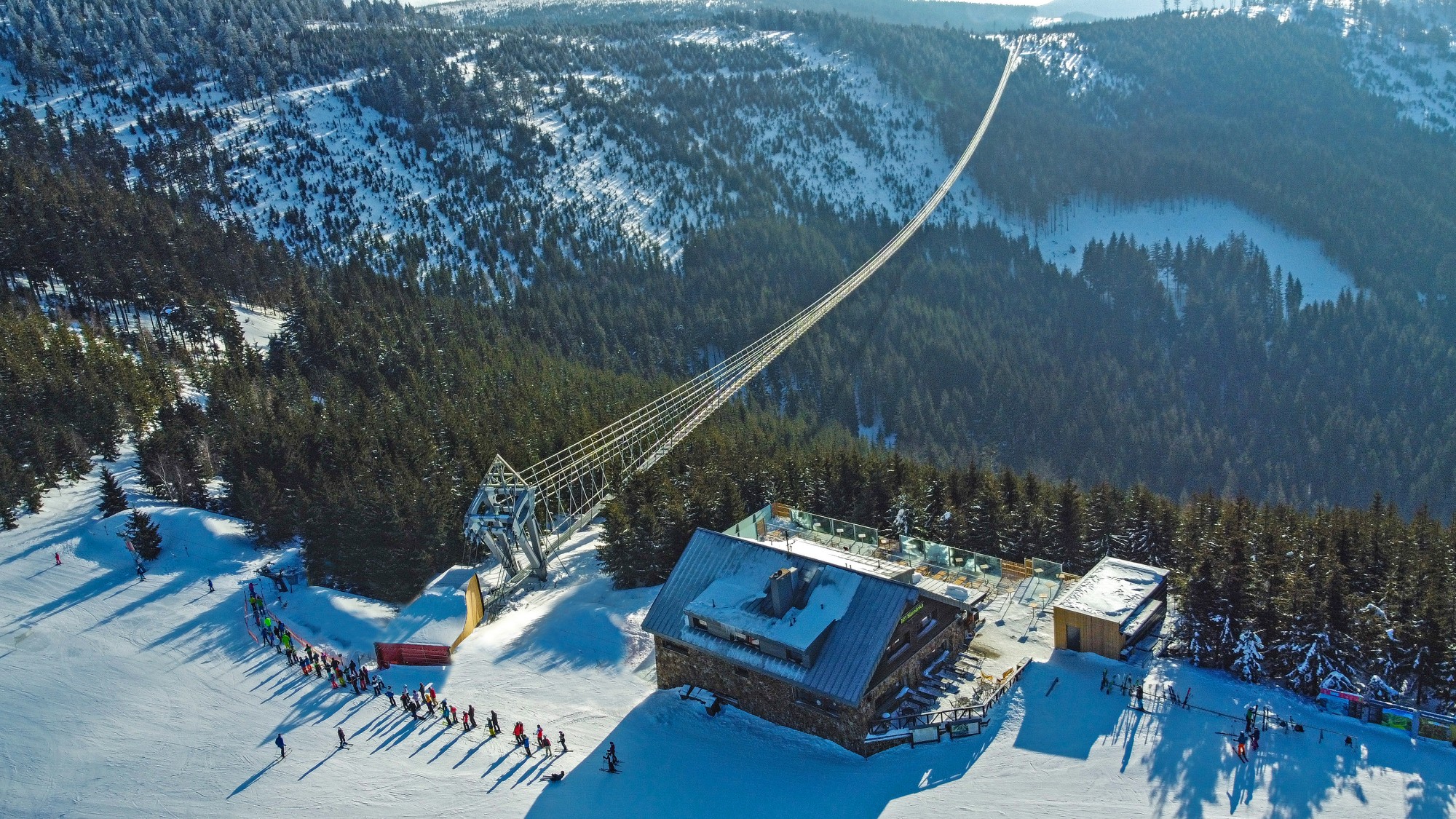

Celkový pohled na lávku Sky Bridge (© zdroj: Sky Bridge 721 - Horské středisko Dolní Morava - Česká republika)
CP 001237 | Celkový pohled na lávku Sky Bridge (© zdroj: Sky Bridge 721)
3D model
Specifikace
| Počet uzlů | 9818 |
| Počet linií | 11184 |
| Počet prutů | 10273 |
| Počet ploch | 650 |
| Počet zatěžovacích stavů | 21 |
| Počet kombinací zatížení | 220 |
| Počet kombinací výsledků | 4 |
| Celková hmotnost | 234,278 t |
| Rozměry (metrické) | 721,867 x 32,940 x 89,085 m |
| Rozměry (imperiální) | 2368.33 x 108.07 x 292.27 feet |
| Verze programu | 5.24.01 |
30.5.2024
032211

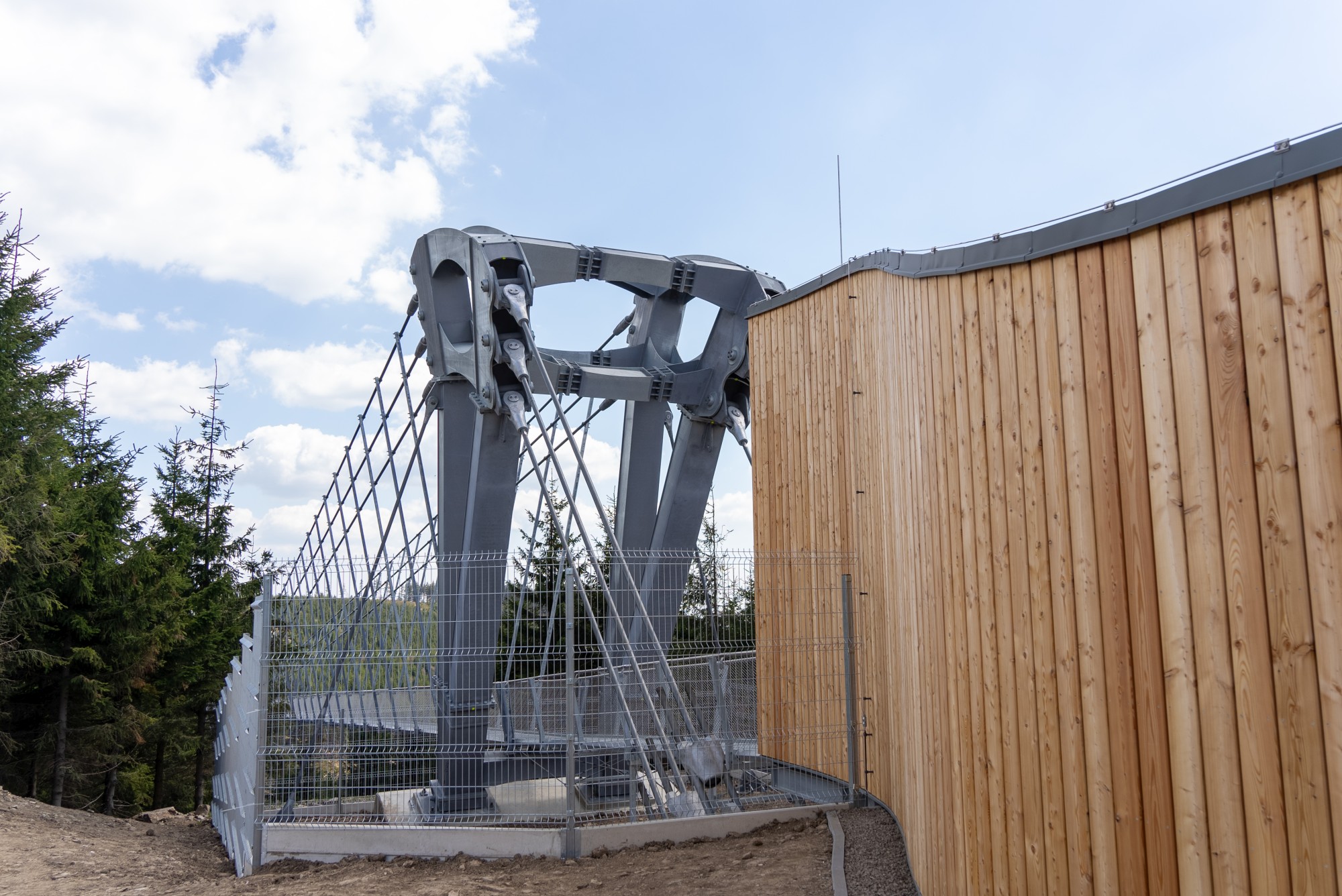

Ocelová konstrukce pylonu (fotograf: © Denis Pagáč, zdroj: Sky Bridge 721 - Horské středisko Dolní Morava - Česká republika)
CP 001237 | Ocelová konstrukce pylonu (fotograf: © Denis Pagáč)
3D model
Specifikace
| Počet uzlů | 9818 |
| Počet linií | 11184 |
| Počet prutů | 10273 |
| Počet ploch | 650 |
| Počet zatěžovacích stavů | 21 |
| Počet kombinací zatížení | 220 |
| Počet kombinací výsledků | 4 |
| Celková hmotnost | 234,278 t |
| Rozměry (metrické) | 721,867 x 32,940 x 89,085 m |
| Rozměry (imperiální) | 2368.33 x 108.07 x 292.27 feet |
| Verze programu | 5.24.01 |
30.5.2024
032226
Prutový 3D model lávky v programu RFEM 5
CP 001237 | Prutový 3D model lávky v programu RFEM 5
3D model
Specifikace
| Počet uzlů | 9818 |
| Počet linií | 11184 |
| Počet prutů | 10273 |
| Počet ploch | 650 |
| Počet zatěžovacích stavů | 21 |
| Počet kombinací zatížení | 220 |
| Počet kombinací výsledků | 4 |
| Celková hmotnost | 234,278 t |
| Rozměry (metrické) | 721,867 x 32,940 x 89,085 m |
| Rozměry (imperiální) | 2368.33 x 108.07 x 292.27 feet |
| Verze programu | 5.24.01 |
30.5.2024
032227
3D model pylonu lávky v programu RFEM 5
CP 001237 | 3D model pylonu lávky v programu RFEM 5
3D model
Specifikace
| Počet uzlů | 9818 |
| Počet linií | 11184 |
| Počet prutů | 10273 |
| Počet ploch | 650 |
| Počet zatěžovacích stavů | 21 |
| Počet kombinací zatížení | 220 |
| Počet kombinací výsledků | 4 |
| Celková hmotnost | 234,278 t |
| Rozměry (metrické) | 721,867 x 32,940 x 89,085 m |
| Rozměry (imperiální) | 2368.33 x 108.07 x 292.27 feet |
| Verze programu | 5.24.01 |
30.5.2024
032228

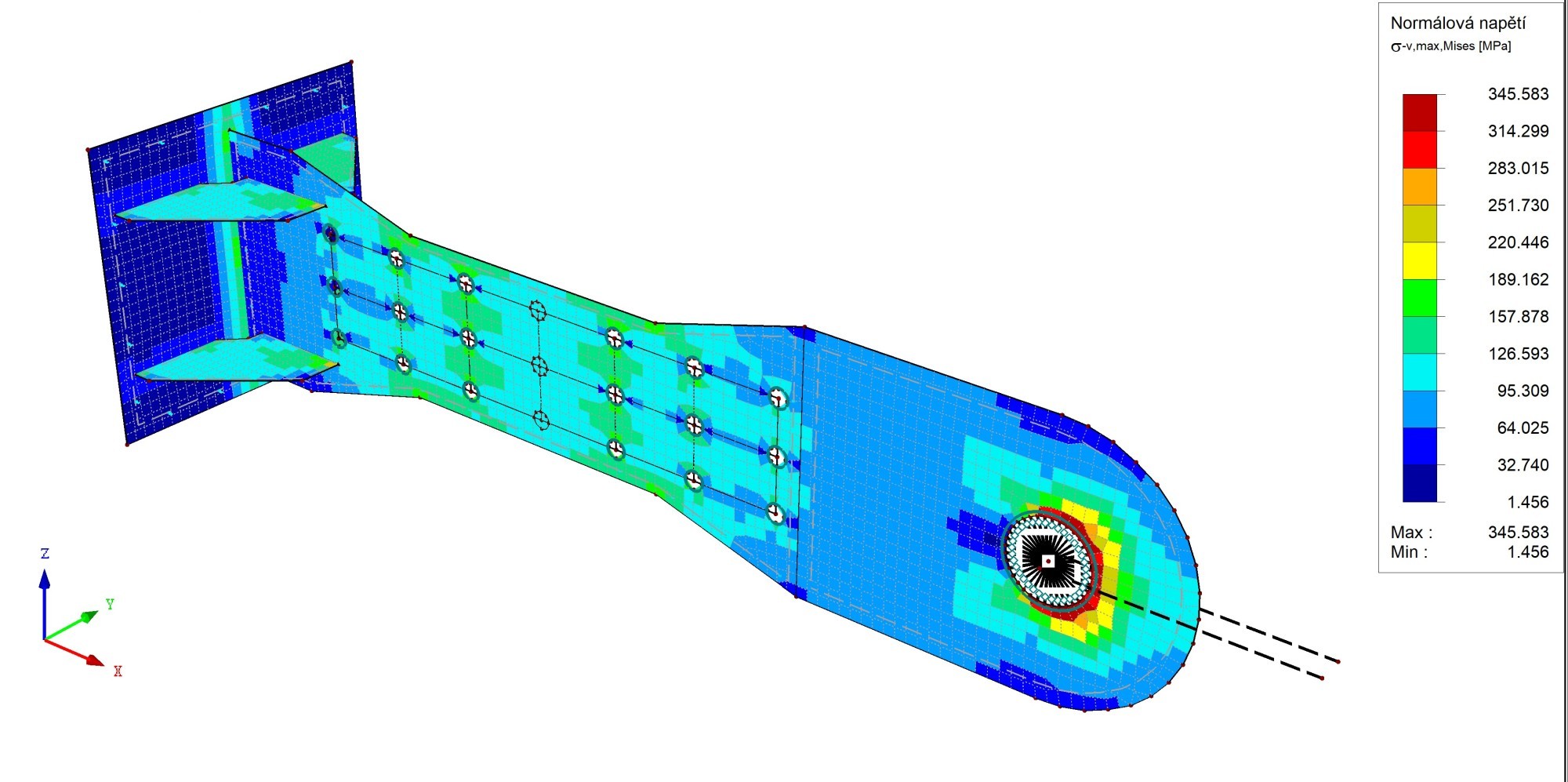

Model kotevního systému lan, výpočet a posouzení napětí
CP 001237 | Model kotevního systému lan, výpočet a posouzení napětí
3D model
Specifikace
| Počet uzlů | 9818 |
| Počet linií | 11184 |
| Počet prutů | 10273 |
| Počet ploch | 650 |
| Počet zatěžovacích stavů | 21 |
| Počet kombinací zatížení | 220 |
| Počet kombinací výsledků | 4 |
| Celková hmotnost | 234,278 t |
| Rozměry (metrické) | 721,867 x 32,940 x 89,085 m |
| Rozměry (imperiální) | 2368.33 x 108.07 x 292.27 feet |
| Verze programu | 5.24.01 |
30.5.2024
032003
Pohled na pylon | Visutá lávka na Dolní Moravě | © TAROS NOVA | www.taros-nova.cz
Pylon visuté lávky
3D model
Specifikace
| Počet uzlů | 9818 |
| Počet linií | 11184 |
| Počet prutů | 10273 |
| Počet ploch | 650 |
| Počet zatěžovacích stavů | 21 |
| Počet kombinací zatížení | 220 |
| Počet kombinací výsledků | 4 |
| Celková hmotnost | 234,278 t |
| Rozměry (metrické) | 721,867 x 32,940 x 89,085 m |
| Rozměry (imperiální) | 2368.33 x 108.07 x 292.27 feet |
| Verze programu | 5.24.01 |
