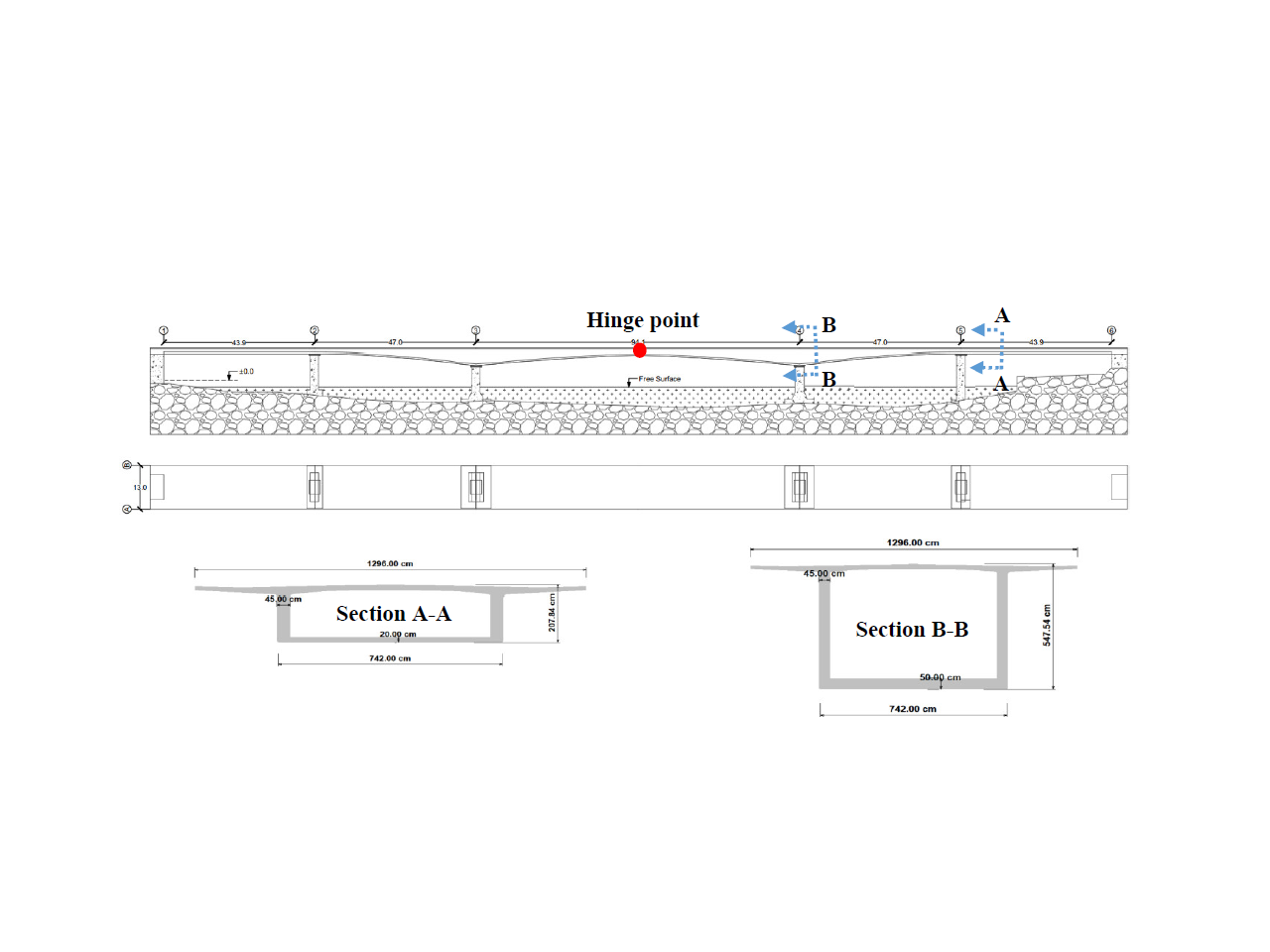

Obr. 1. Geometrie mostu a průřezy
10.3.2024
036990

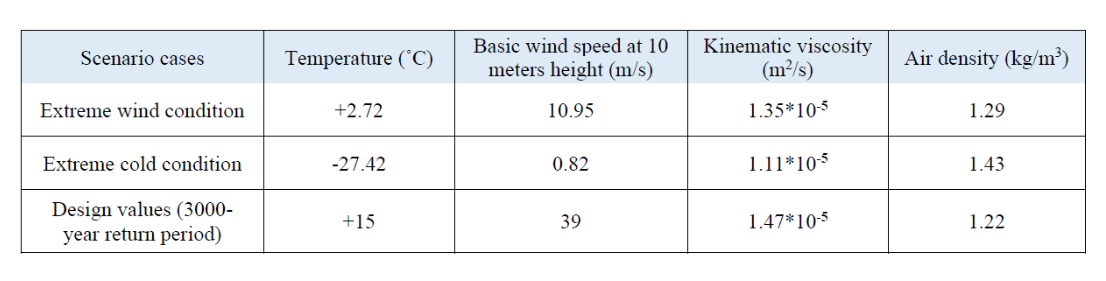

Tabulka. 1. Informace o počasí pro tři scénáře
10.3.2024
036991

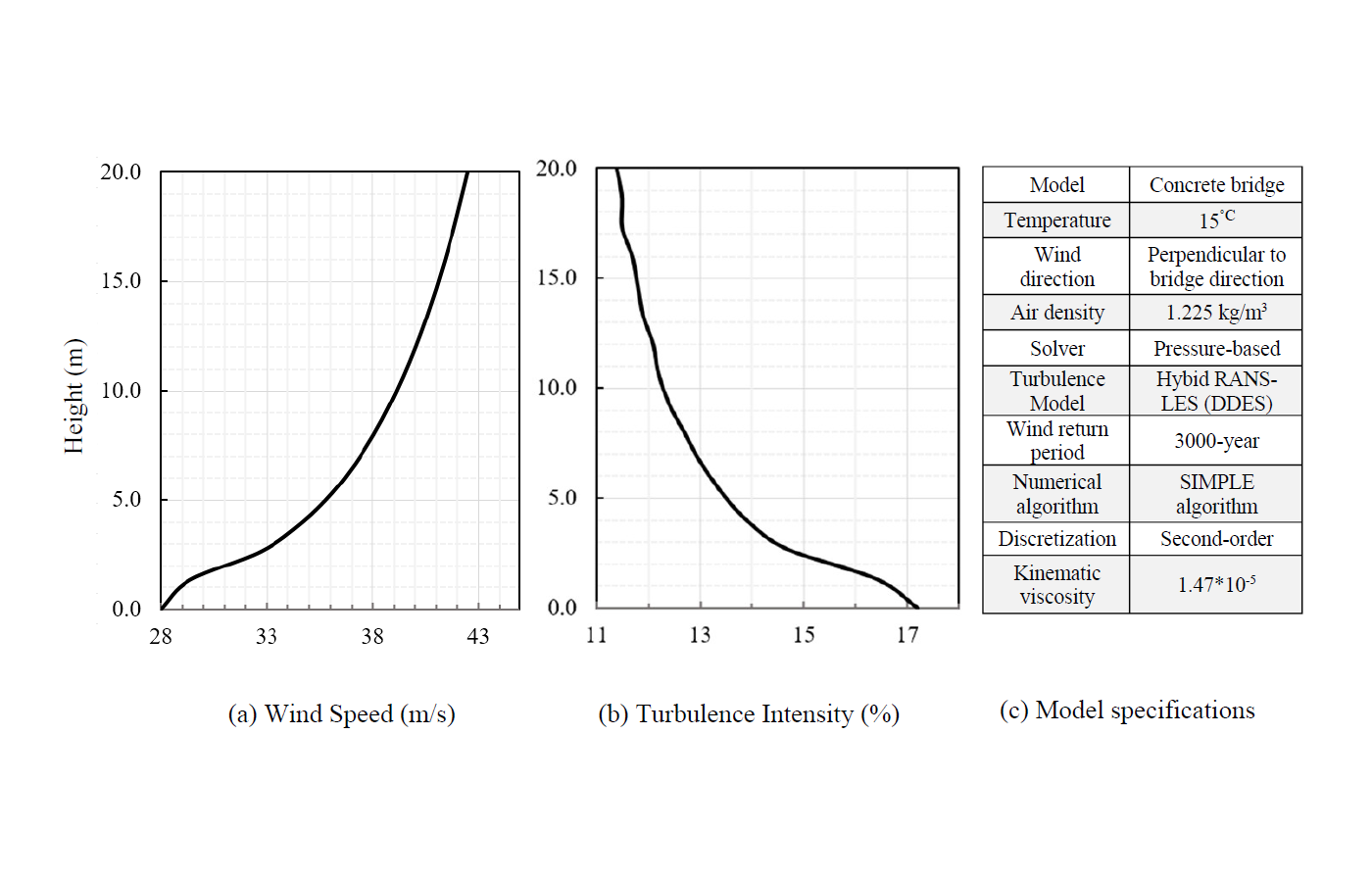

Obr. 2. Návrhová hodnota pro 3000letou dobu návratu: (a) rychlost větru a (b) intenzita turbulence
profil a (c) specifikace modelu
10.3.2024
036992

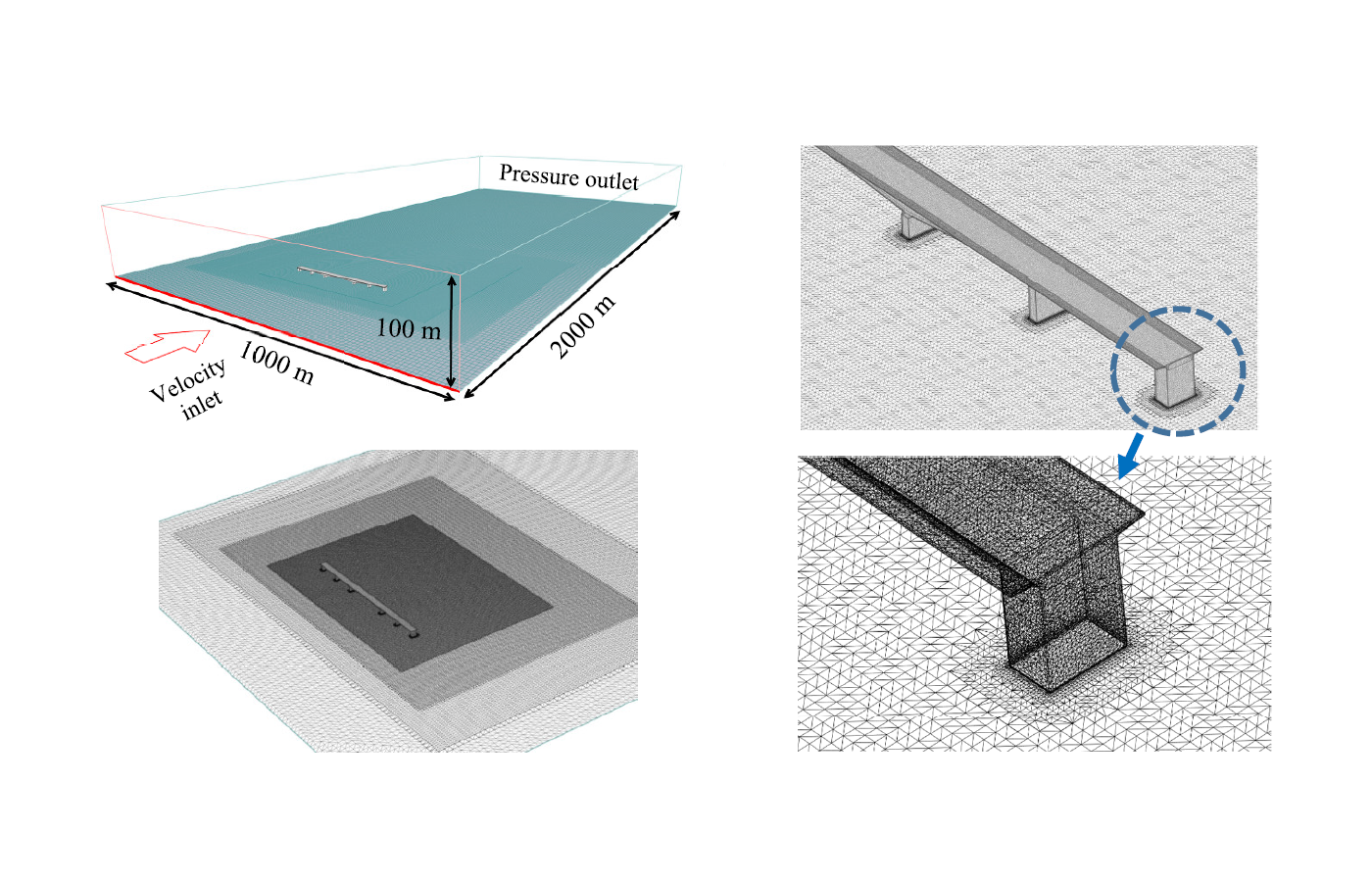

Obr. 3. Oblast větrného tunelu a referenční výpočetní síť (8 057 279 buněk)
10.3.2024
036993

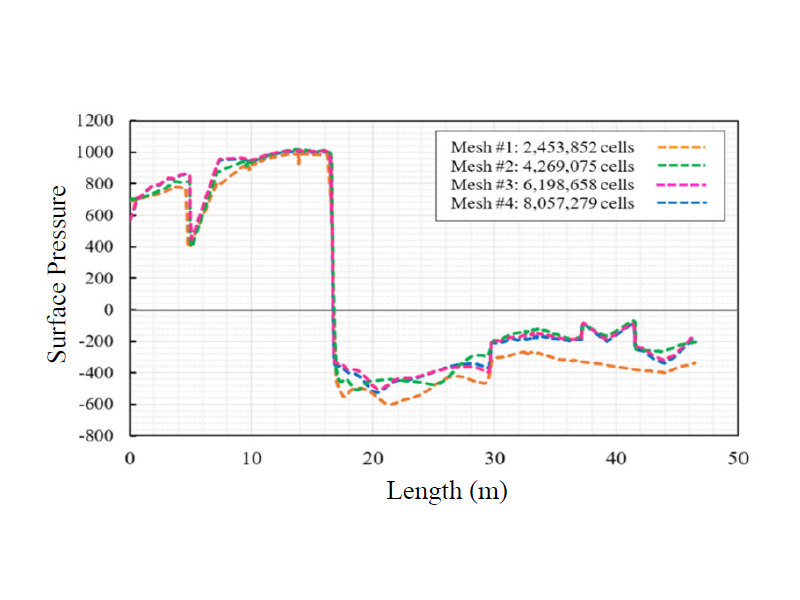

Obr. 4. Rastrová studie čtyř výpočetních velikostí sítě pomocí linie sondy.
10.3.2024
036994

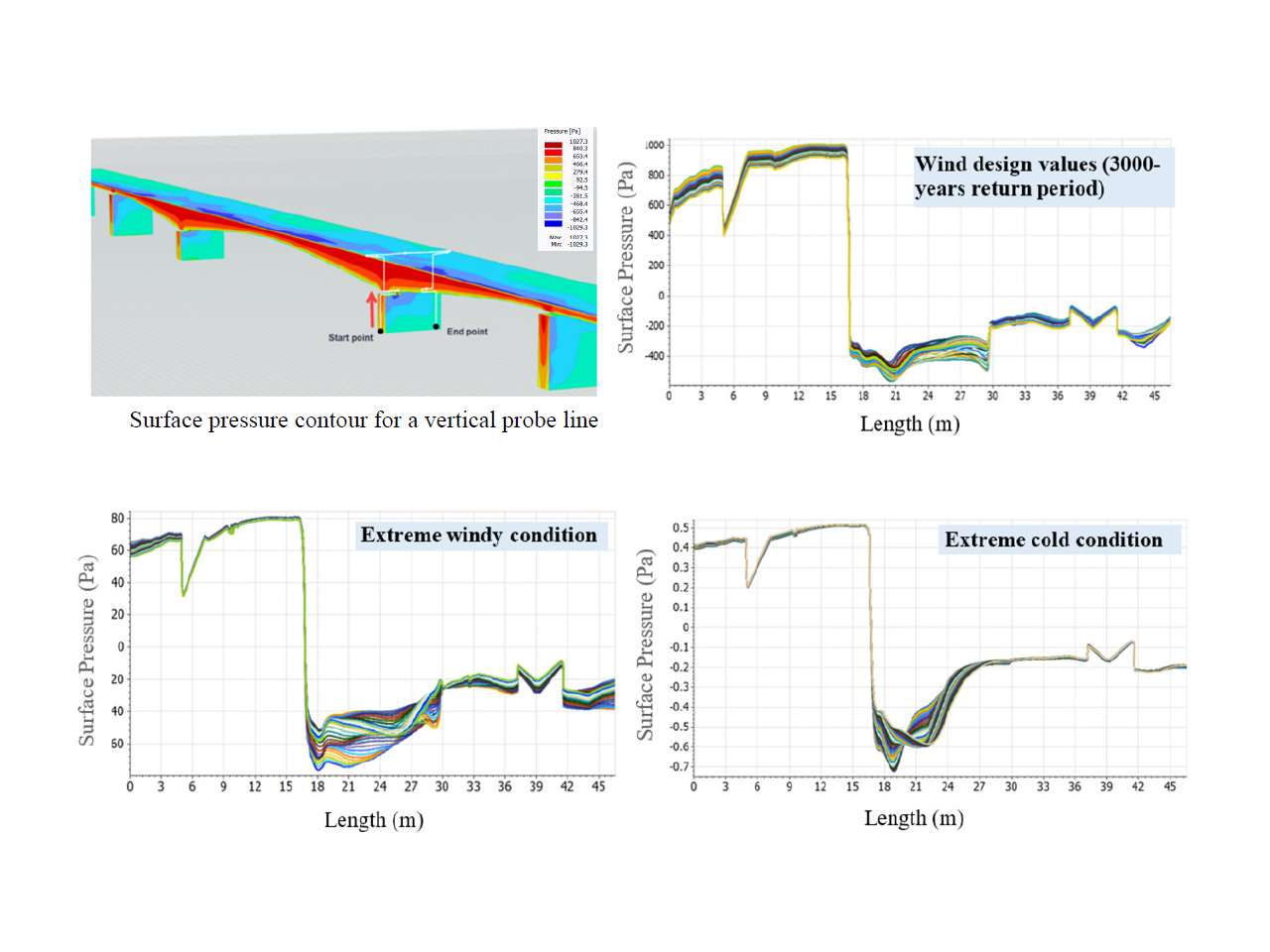

Obr. 5. Obrys a diagram plošného tlaku pro 60násobné vrstvy (Δt = 0,5 s) pomocí linie sondy pro tři
scénářů.
10.3.2024
036995

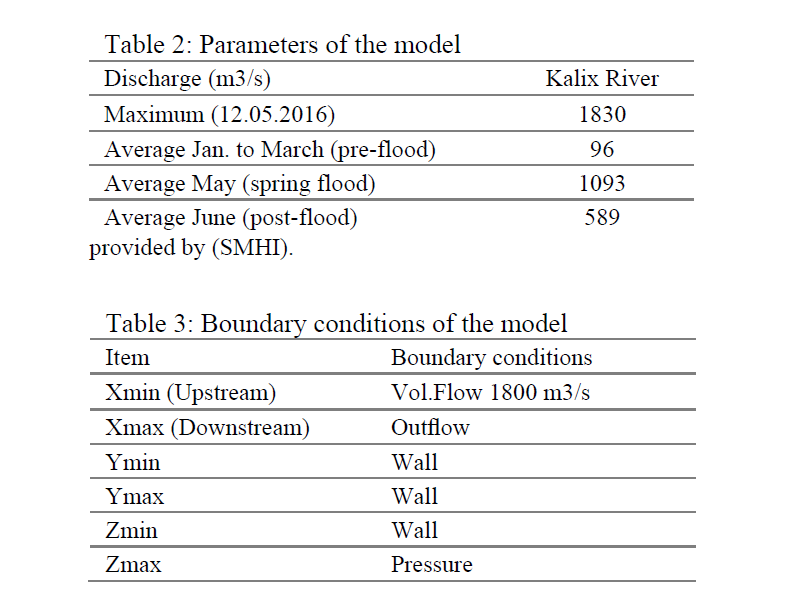

Tabulka 2: Parametry modelu & Tabulka 3:Okrajové podmínky modelu
10.3.2024
036996

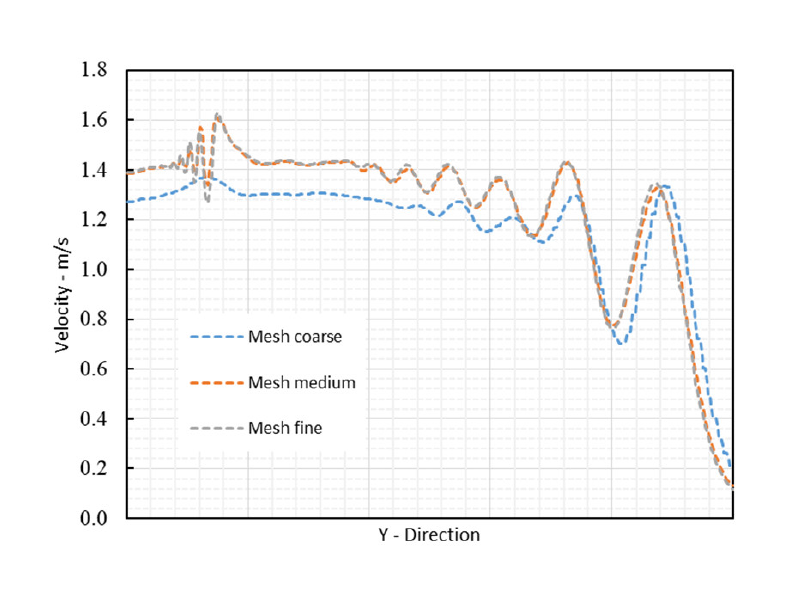

Obr. 6: Rastrová studie pro hydrodoménu
10.3.2024
036997

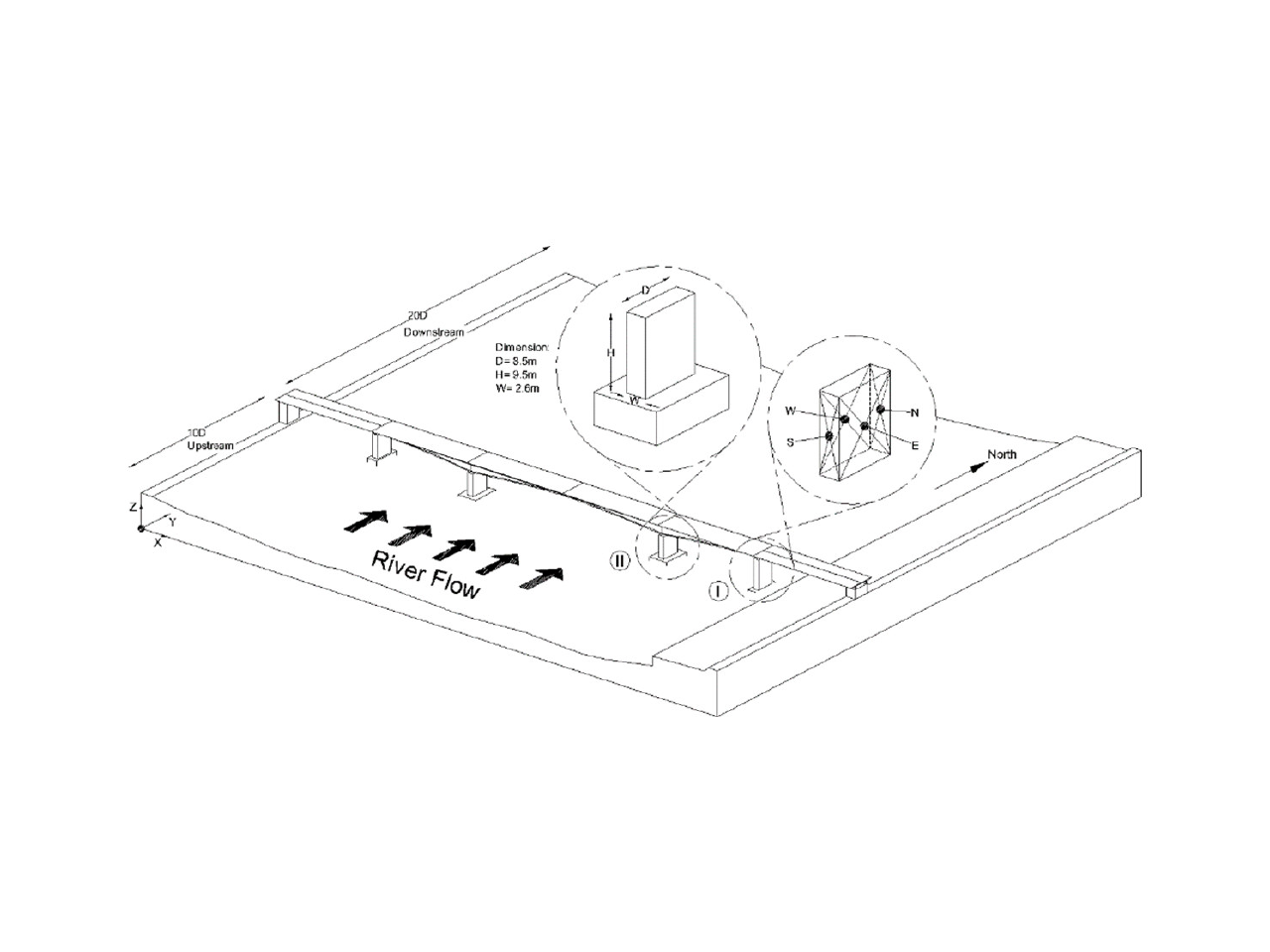

Obr. 7: Vykreslení vodní oblasti
10.3.2024
036998
Obr. 8: Průtok z řeky; Obr. 9: Rychlostní výboj řeky; Obr. 10: Tlak na mostní pilíř - I; Obr. 11: Tlak na mostní pilíř - II
10.3.2024
036999

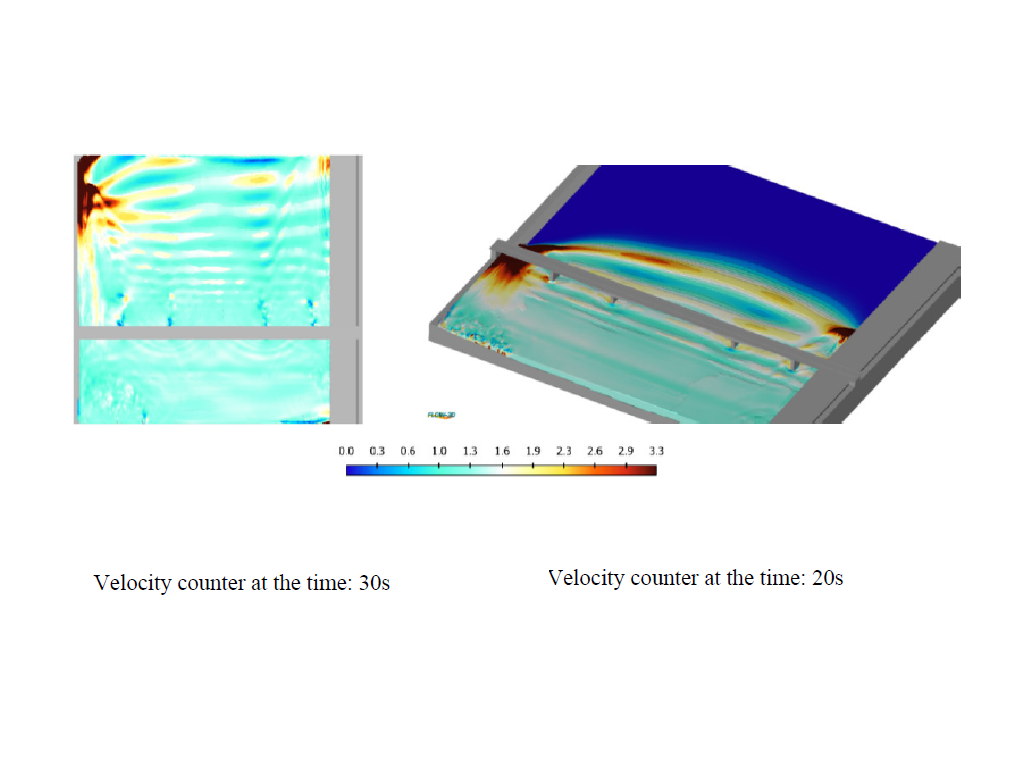

Obr. 12: Počítadlo rychlosti v čase: 30s Obr. 13: Počítadlo rychlosti v čase: 20 s
