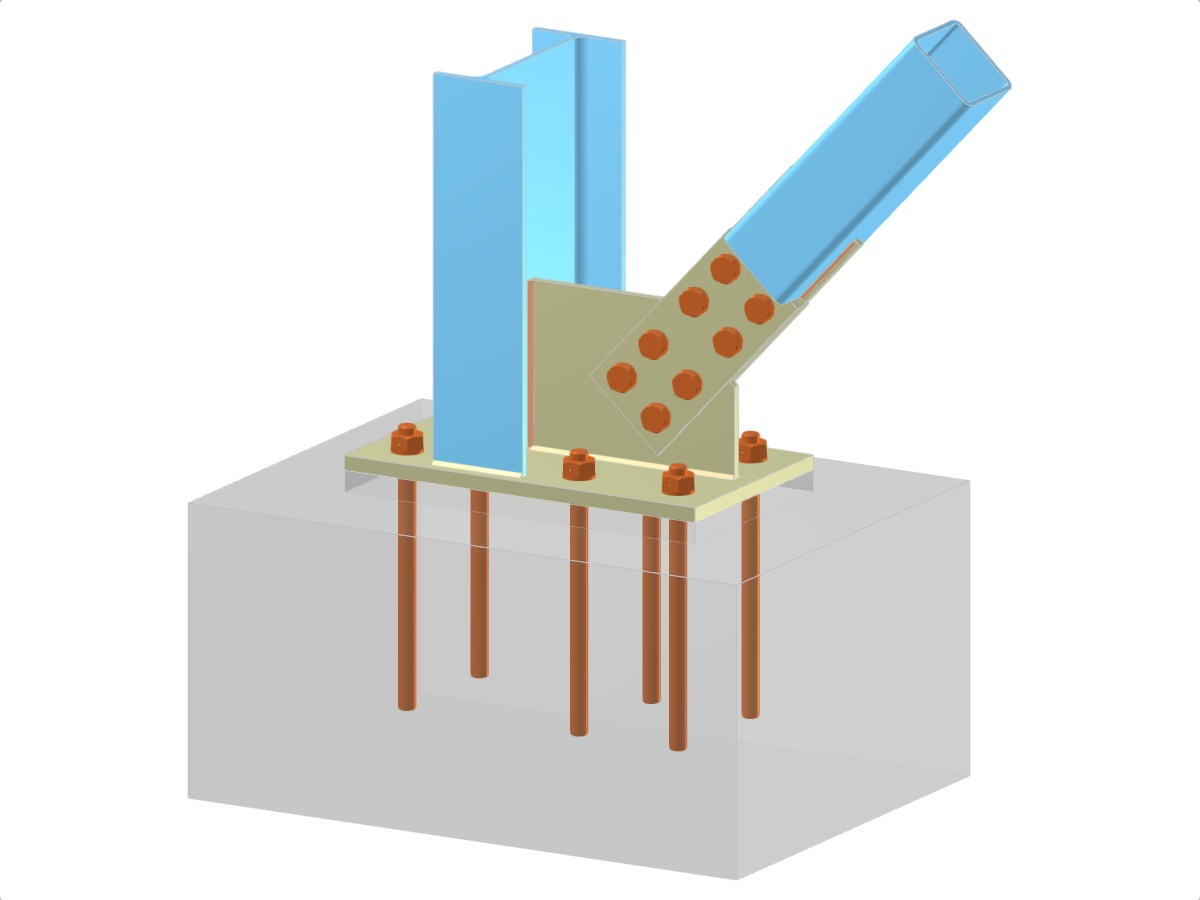

Model 005669 | Základová patka sloupu s přípojným plechem a šroubovým diagonálním spojem
Obrázek znázorňuje konstrukční model se zaměřením na základovou patku sloupu s I-profilem. Zahrnuje diagonální RHS připojený ke stojině sloupu, který ukazuje přípojný plech a šroubový diagonální spoj. Model také obsahuje patní desku, připojovací plech, krycí desky a kotevní prvky. Zobrazená konstrukce spoje je základním prvkem pro stabilitu a přenos zatížení v konstrukčních aplikacích.
3D model
Specifikace
| Počet uzlů | 3 |
| Počet linií | 2 |
| Počet prutů | 2 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,064 t |
| Rozměry (metrické) | 1,000 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 3.28 x 3.28 x 0 feet |
