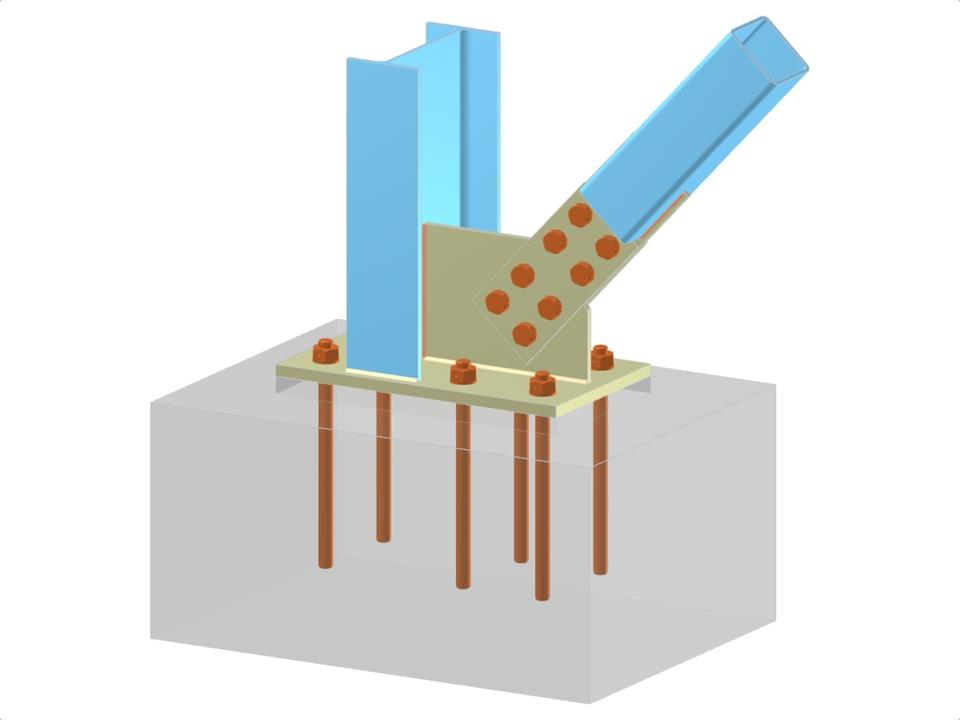

Tento model znázorňuje ocelovou základovou patku sloupu s I-profilem sloupu s diagonálním RHS spojeným se stojinou sloupu. Konstrukce zahrnuje patní desku, přípojný plech, připojovací plech a krycí plechy, vše integrované do šroubového diagonálního spoje. Kotvení je pečlivě propracováno, aby byla zajištěna statická stabilita.
Základová patka sloupu s přípojným plechem a šroubovým diagonálním spojem
| Počet uzlů | 3 |
| Počet linií | 2 |
| Počet prutů | 2 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,064 t |
| Rozměry (metrické) | 1,000 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 3.28 x 3.28 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
