Svařovací nosiče s vlastními napětími

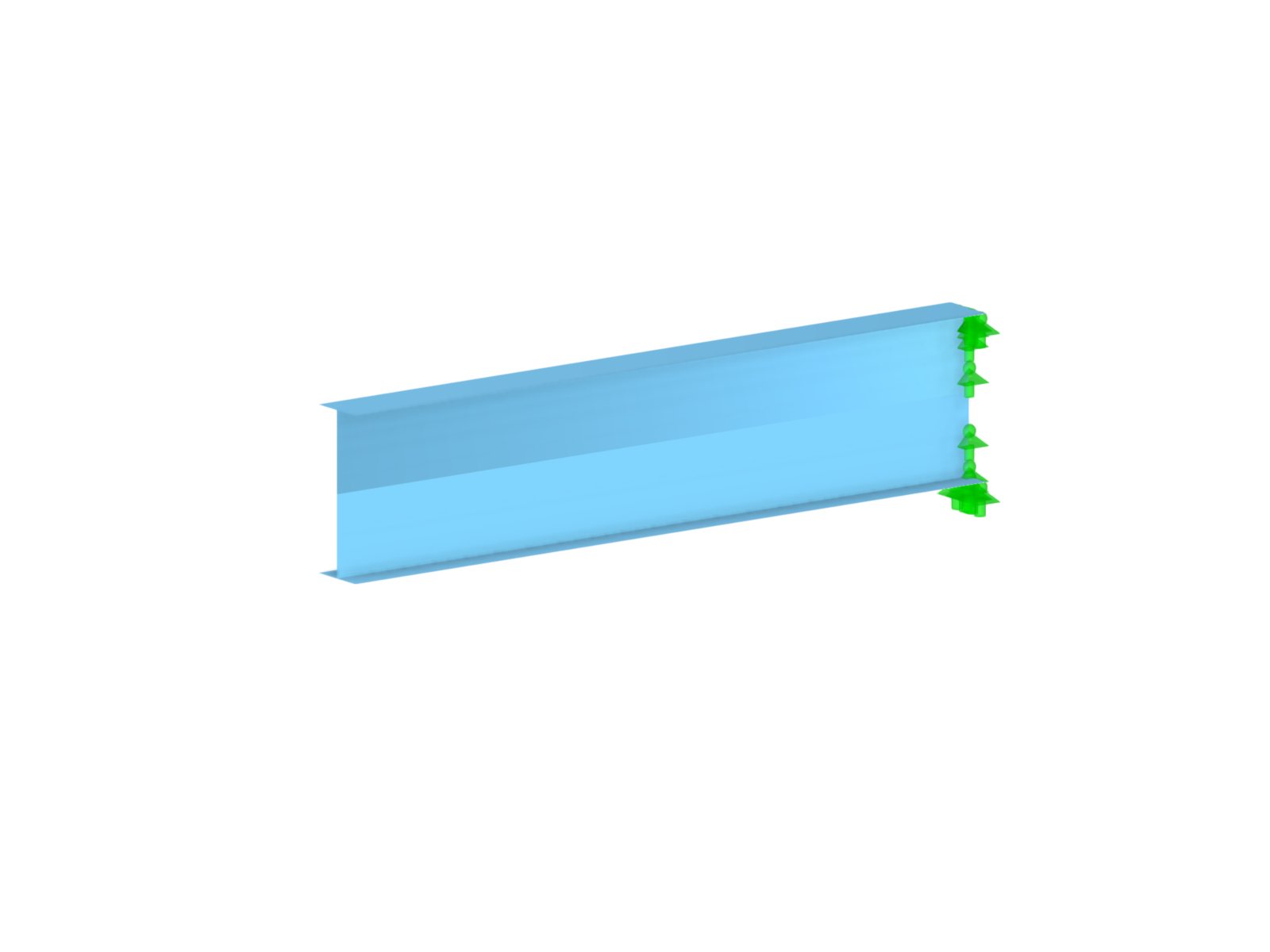

Vizualizace vlastního napětí ve svařovaném nosníku pro statickou analýzu
Svařovaný nosník je zobrazen se zaměřením na vnitřní napětí vznikající v důsledku svarů. Taková napětí mohou ovlivnit konstrukční integritu a jsou významným aspektem při plánování a analýze ocelových konstrukcí. Vizuální zobrazení vnitřních napětí pomáhá inženýrům rozpoznat potenciální slabá místa a zvýšit bezpečnost konstrukce. Znalost vlastních napětí je rozhodující pro optimalizaci svařovacího procesu a životnost nosných stavebních prvků.
Používá se v
3D model
Specifikace
| Počet uzlů | 38 |
| Počet linií | 55 |
| Počet prutů | 0 |
| Počet ploch | 18 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,685 t |
| Rozměry (metrické) | 4,500 x 1,000 x 0,360 m |
| Rozměry (imperiální) | 14.76 x 3.28 x 1.18 feet |
