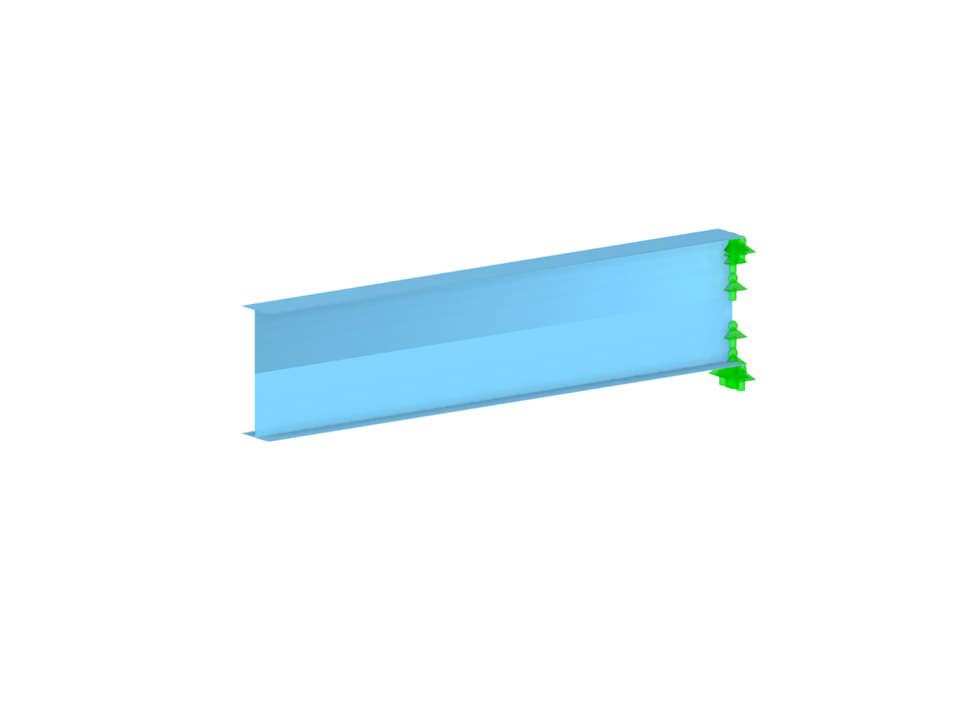

Model ukazuje svařovaný nosník s vnitřním napětím a analyzuje vnitřní napětí pomocí specializovaných simulačních metod. Zkoumá se, jak vnitřní napětí ovlivňuje celkovou stabilitu konstrukce. Zobrazení je vhodné pro inženýry, kteří se zabývají hodnocením složitých svařovaných spojů. URL obrázku nabízí další informace o modelu. Analýza svařování je nezbytnou součástí konstrukčního návrhu.
Model použitý v
Svařovaný nosník s vnitřními napětími
| Počet uzlů | 38 |
| Počet linií | 55 |
| Počet prutů | 0 |
| Počet ploch | 18 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,685 t |
| Rozměry (metrické) | 4,500 x 1,000 x 0,360 m |
| Rozměry (imperiální) | 14.76 x 3.28 x 1.18 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
