Model 005803 | Základová patka a dvě diagonály vertikálního ztužení

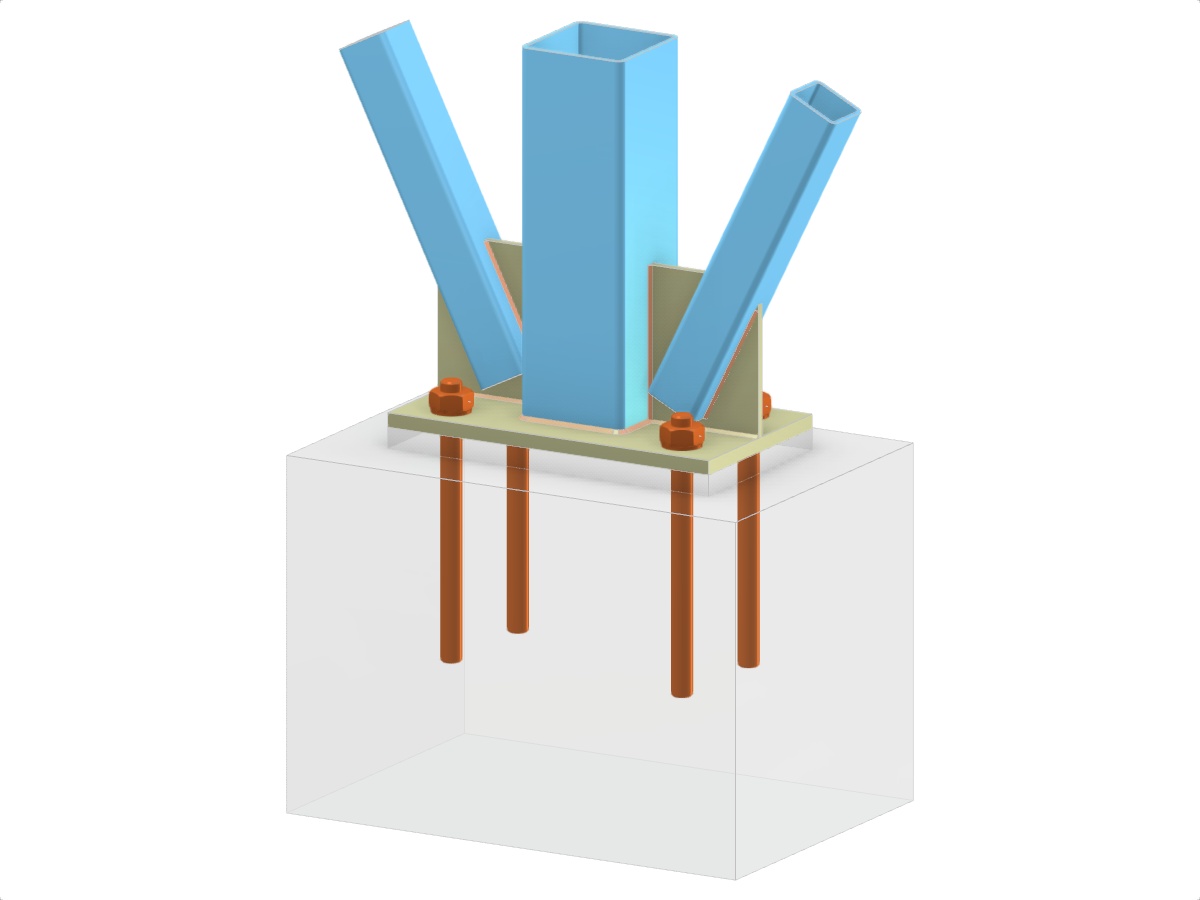

Tento obrázek znázorňuje detailní konstrukční spoj ocelové konstrukce základové patky sloupu z pravoúhlého profilu (RHS). Dvě diagonály RHS jsou připevněny pomocí průchozího přípojného plechu. Konstrukce zahrnuje patní desku a svařené spoje pro diagonály. Komponenty ukotvení jsou viditelné jako součást celkové konstrukce.
Používá se v
3D model
Specifikace
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,054 t |
| Rozměry (metrické) | 1,200 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 3.94 x 3.28 x 0 feet |
