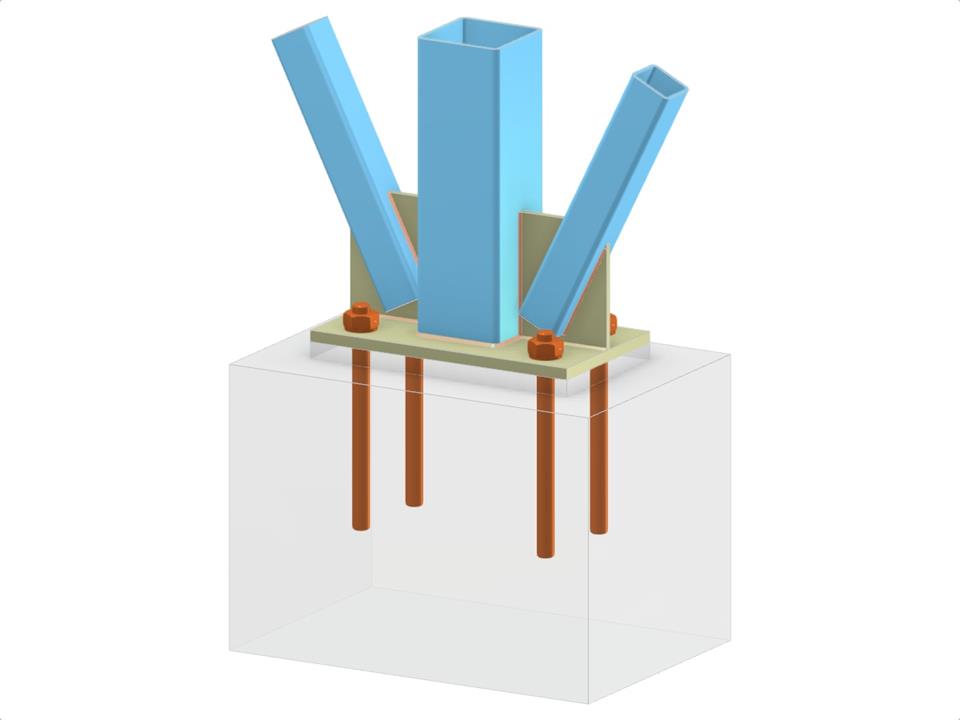

Tento model znázorňuje konstrukční uspořádání základové patky sloupu s RHS sloupem a dvěma diagonálami RHS. Zahrnuje složitý návrh spojů s patní deskou, průchozím přípojným plechem a svařeným diagonálním spojem, zajištěným ukotvením. Tyto komponenty hrají klíčovou roli při zajišťování stability a pevnosti v konstrukčních projektech.
Základová patka a dvě diagonály vertikálního ztužení
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,054 t |
| Rozměry (metrické) | 1,200 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 3.94 x 3.28 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
