Model 005809 | Základová patka se dvěma diagonálami vertikálního ztužení

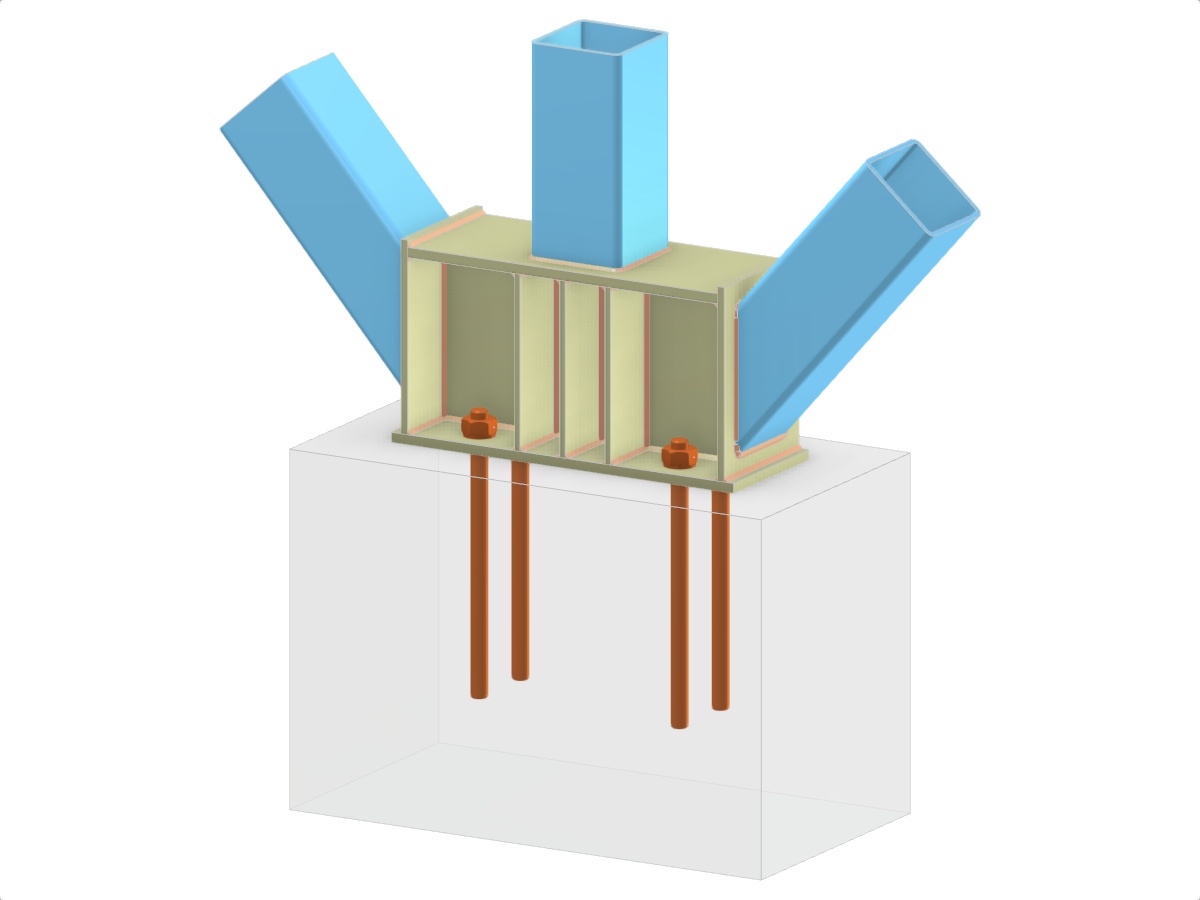

Na obrázku je detailní pohled na spoj základové patky ocelového sloupu. Obsahuje sloup z pravoúhlého profilu (RHS) se dvěma diagonálními pruty RHS. Spoj je podepřen patní deskou se zasunutým T-prvem a výztuhami pro zvýšení stability. Diagonály jsou svařeny k hlavnímu sloupu a celá sestava je pevně ukotvena.
3D model
Specifikace
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,090 t |
| Rozměry (metrické) | 2,000 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 6.56 x 3.28 x 0 feet |
