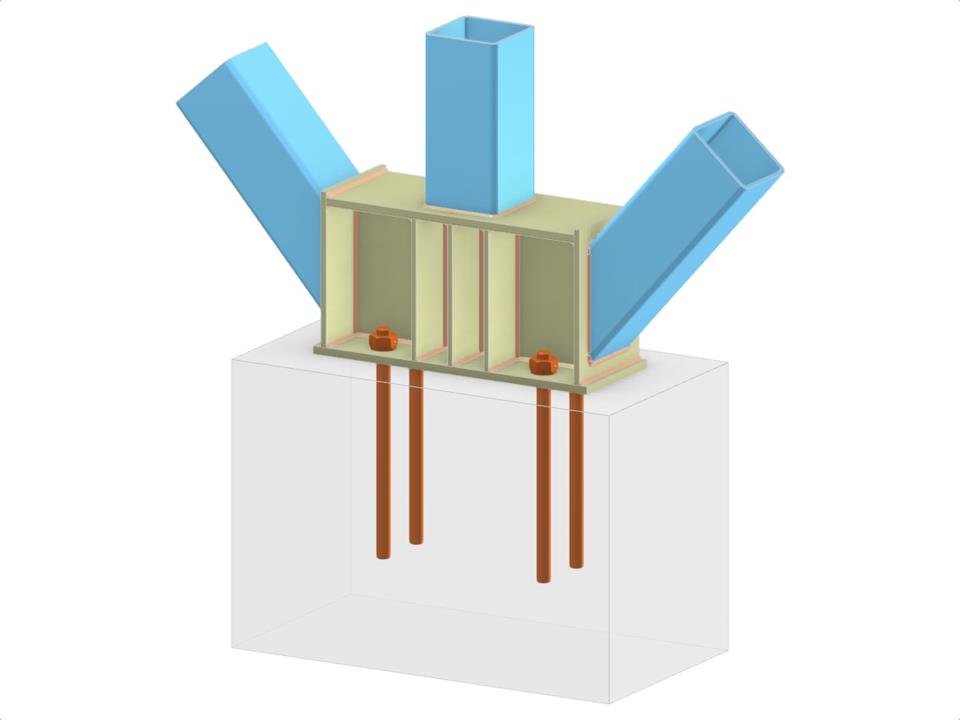

Tento konstrukční model představuje podrobnou analýzu základny sloupu s obdélníkovým dutým průřezem (RHS) sloupu se dvěma diagonálními obdélníkovými dutými průřezy (RHS). Zahrnuje detailně navrženou základovou desku, vložený T-prvek a několik výztuh. Zaměřuje se na svařované diagonální spoje a kotevní systém, které zajišťují stabilitu a robustnost.
Základová patka sloupu se dvěma diagonálami vertikálního ztužení
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,090 t |
| Rozměry (metrické) | 2,000 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 6.56 x 3.28 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
