KB 1967 | Porovnání koeficientů elastické podpory
KB 1967 | Porovnání součinitelů elastických podpor

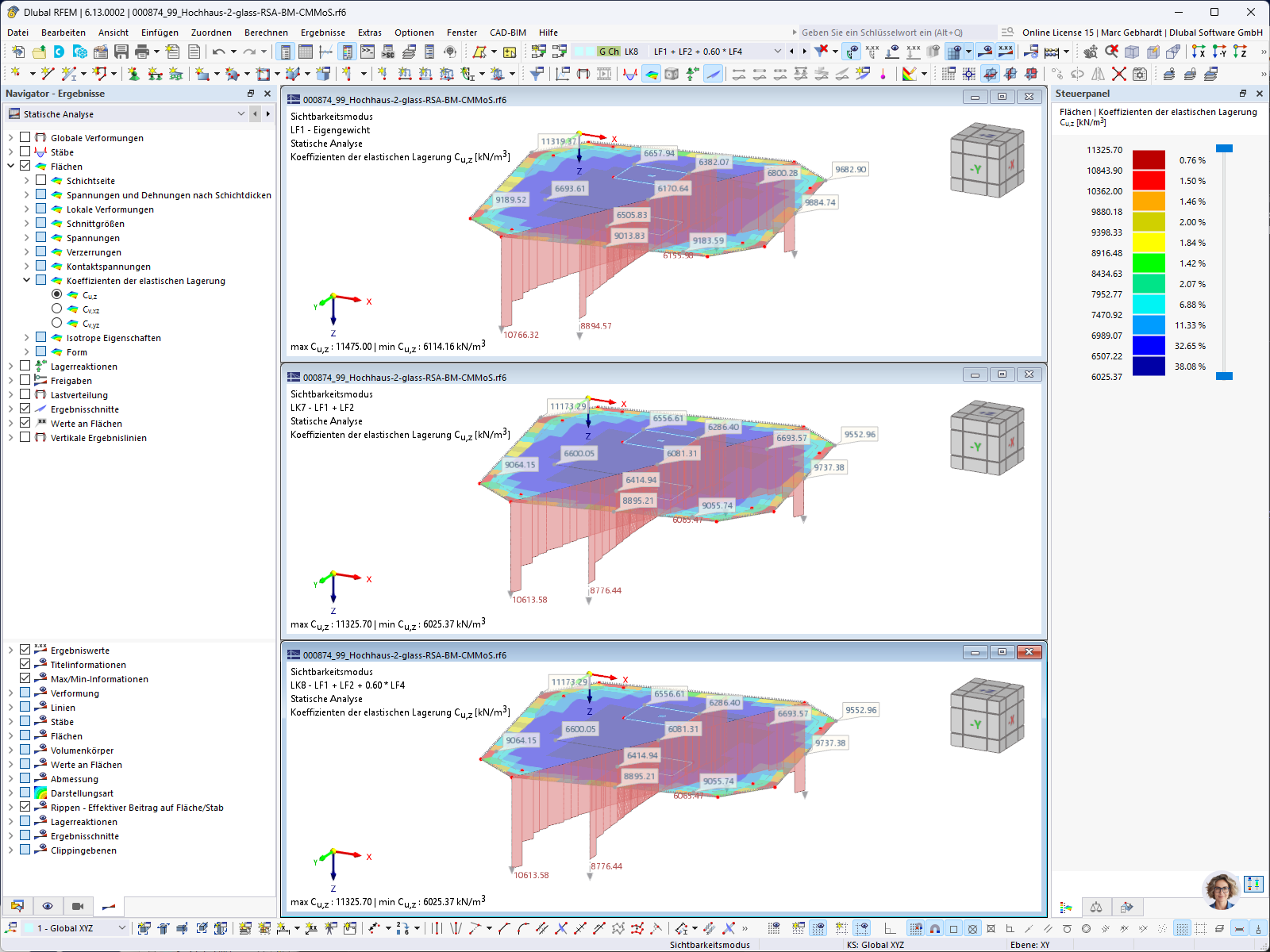

Obrázek ukazuje srovnání součinitelů pružné podpory pro vlastní tíhu (nahoře) a charakteristické kombinace zatížení s dopravním zatížením a doprovodným účinkem větru (dole).
3D model
Specifikace
| Počet uzlů | 849 |
| Počet linií | 1063 |
| Počet prutů | 300 |
| Počet ploch | 362 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 7 |
| Počet kombinací zatížení | 16 |
| Počet kombinací výsledků | 1 |
| Celková hmotnost | 10049,760 t |
| Rozměry (metrické) | 80,000 x 70,000 x 80,000 m |
| Rozměry (imperiální) | 262.47 x 229.66 x 262.47 feet |
