KB 1967 | Celková deformace v důsledku zkroucení

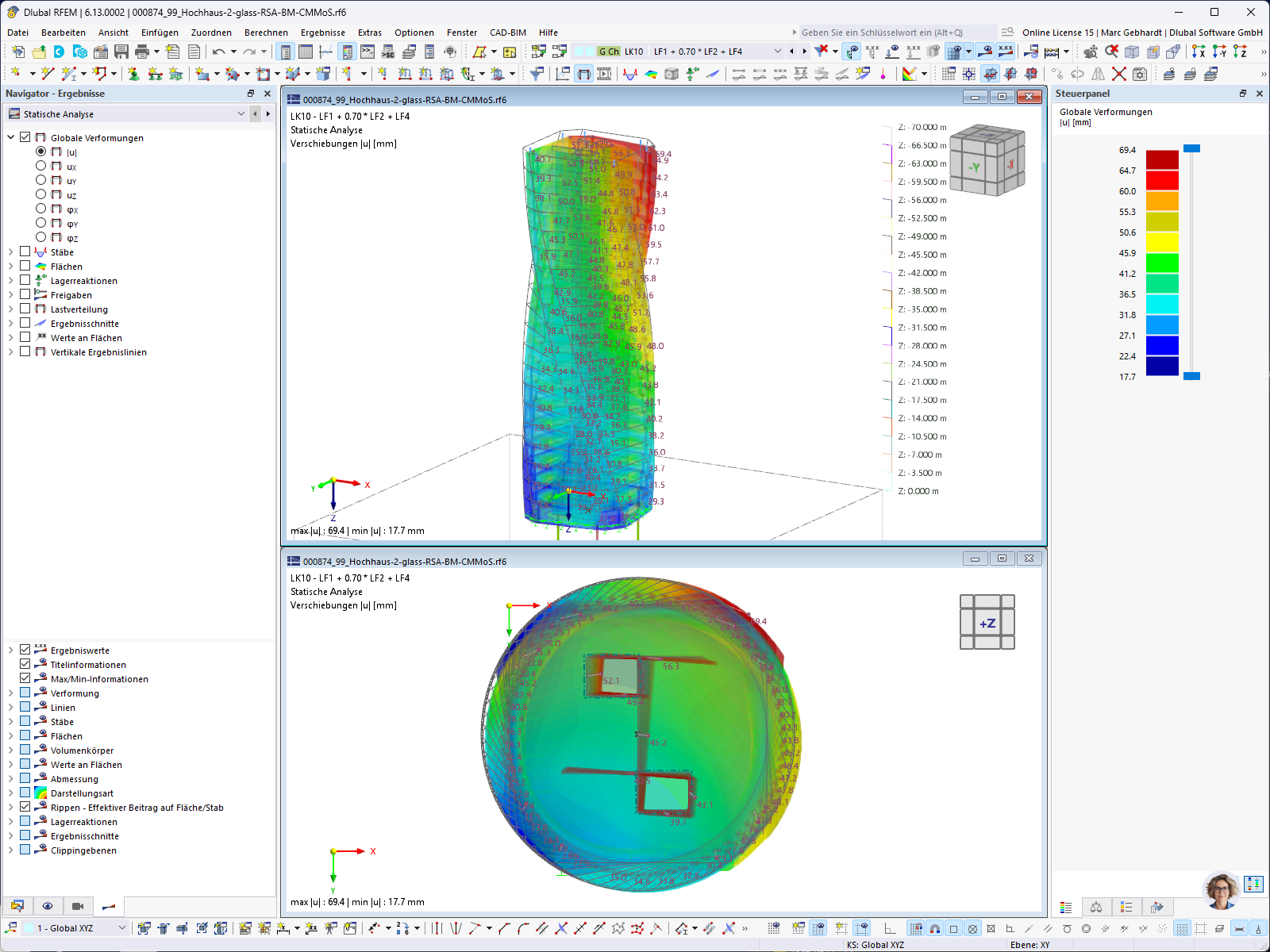

KB 1967 | Celková deformace způsobená zatížením větrem
Obrázek znázorňuje celkové přetvoření vyplývající z charakteristické kombinace zatížení s převládajícím větrovým zatížením a průvodním užitným zatížením. V horní části v izometrickém zobrazení a ve spodní části v půdorysném pohledu.
3D model
Specifikace
| Počet uzlů | 849 |
| Počet linií | 1063 |
| Počet prutů | 300 |
| Počet ploch | 362 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 7 |
| Počet kombinací zatížení | 16 |
| Počet kombinací výsledků | 1 |
| Celková hmotnost | 10049,760 t |
| Rozměry (metrické) | 80,000 x 70,000 x 80,000 m |
| Rozměry (imperiální) | 262.47 x 229.66 x 262.47 feet |
