Srovnávací napětí v programu RFEM

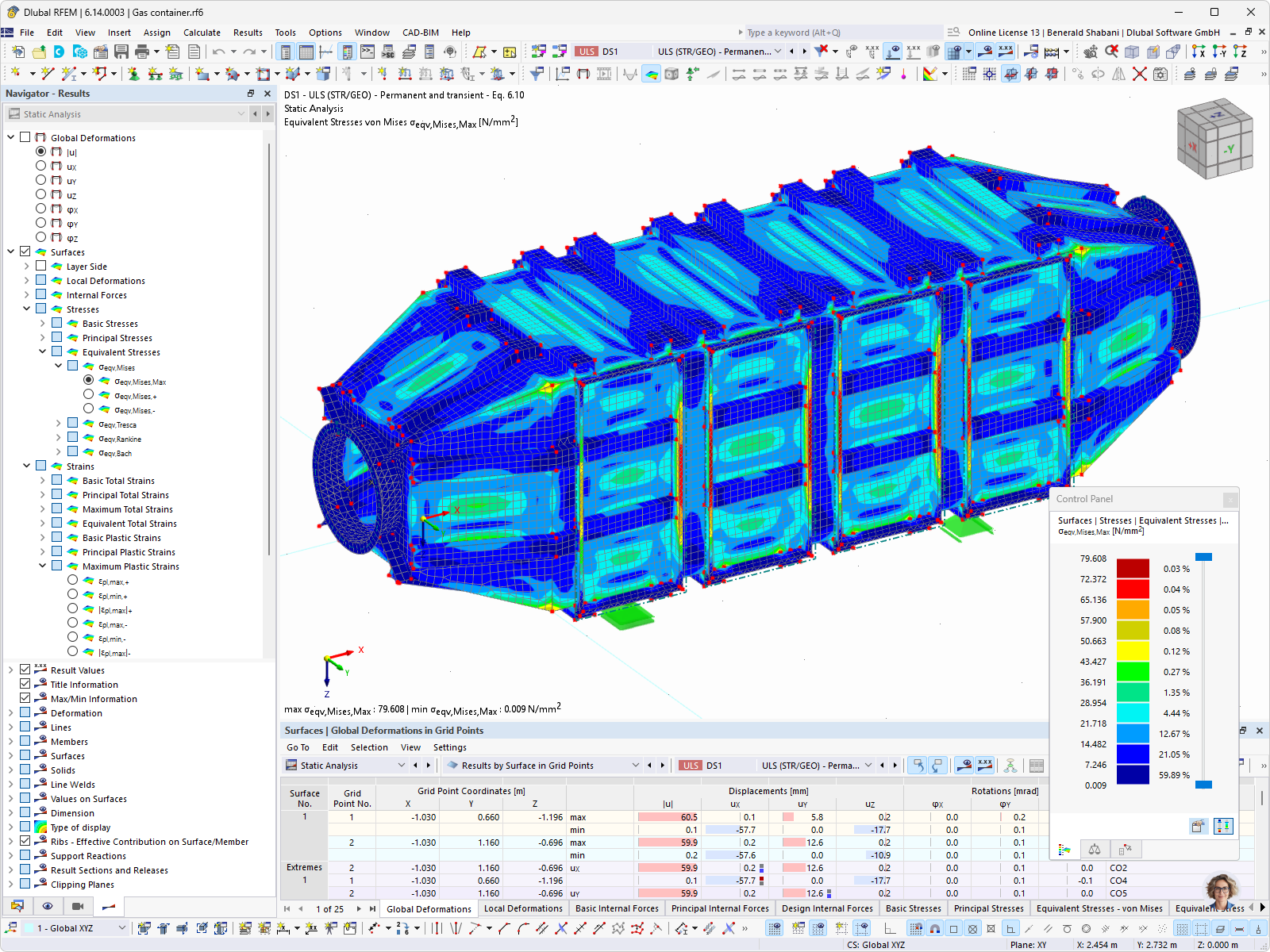

Detailní zobrazení srovnávacích napětí v modelu konečných prvků pro statickou analýzu konstrukce.
Obrázek znázorňuje analýzu srovnávacích napětí při modelování metodou konečných prvků. Různé hodnoty napětí jsou barevně rozlišeny, aby bylo možné na pohled rozpoznat stavy zatížení a mezní stavy. Speciálně zvýrazněny jsou kritické oblasti napětí.
Používá se v
3D model
Specifikace
| Počet uzlů | 670 |
| Počet linií | 1220 |
| Počet prutů | 0 |
| Počet ploch | 302 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 16 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 2,441 t |
| Rozměry (metrické) | 5,950 x 1,780 x 1,780 m |
| Rozměry (imperiální) | 19.52 x 5.84 x 5.84 feet |
