Konstrukce

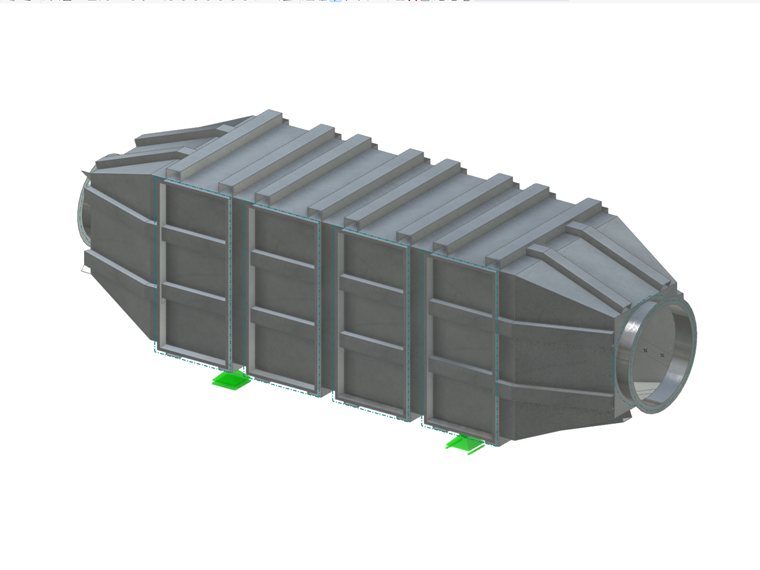

Plynojem má rozměry Š x H x V = 1,58 x 1,58 x 6,00 m a byl vyroben z 5 mm silného plechu a ohýbaných plechových profilů z materiálu 16Mo3 (1.5415). Je opatřen připojovací přírubou DN 700 na vstupu a připojovací přírubou DN 900 na výstupu. Žádná z obou připojovacích přírub není vystavena zatížení.
Uvnitř plynojemu se nacházejí čtyři roviny pro vnitřní komponenty. Na každé rovině jsou instalovány katalyzační moduly (cca 400 kg/rovina). Roviny jsou přístupné z jedné strany otvorem o velikosti asi 0,70 x 1,58 m, který se uzavírá poklopem. Konstrukce plynojemu je samonosná na čtyřech podporách.
Vzhledem k tomu, že návrhová teplota se měla zvýšit z 380 °C na 514 °C, bylo potřeba nádrž podrobit novému posouzení.

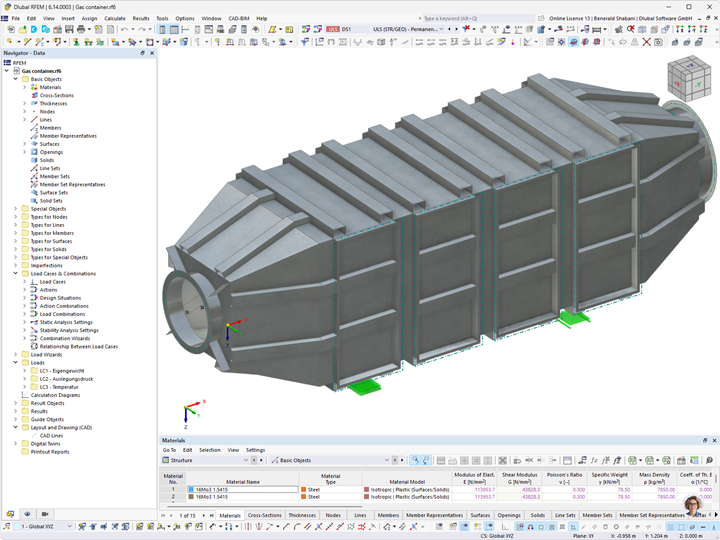

Výpočet v programu RFEM

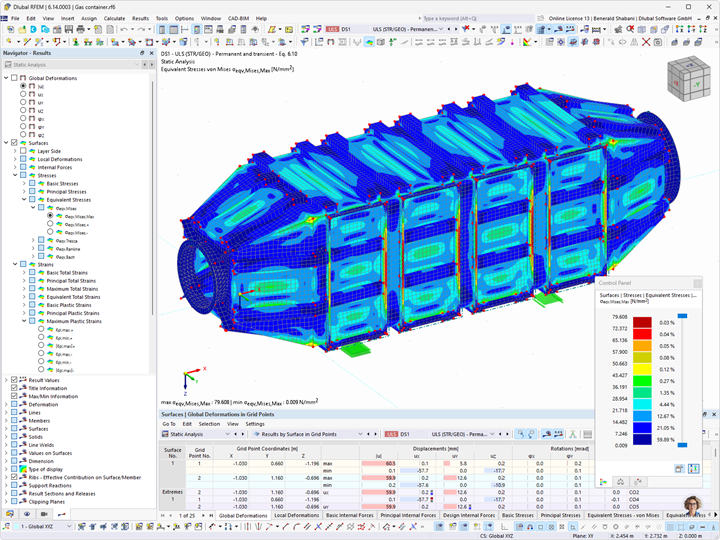

Kromě vlastní tíhy a teploty se uvažoval vnitřní tlak v plynojemu 11kPa. Specialisté z firmy Arcus Engineering Solutions provedli analýzu stability, napětí a přetvoření. Při výpočtu druhého řádu zohlednili nelineární chování materiálu.
Při posouzení podle Eurokódu 3 se dospělo k výsledku, že plynojem z nerezové oceli odolá vyšším teplotám.
| Místo | Německo |
| Návrh konstrukce | Arcus Engineering Solutions |
