Analýza deformací ocelového mostu při užitném zatížení v programu RFEM

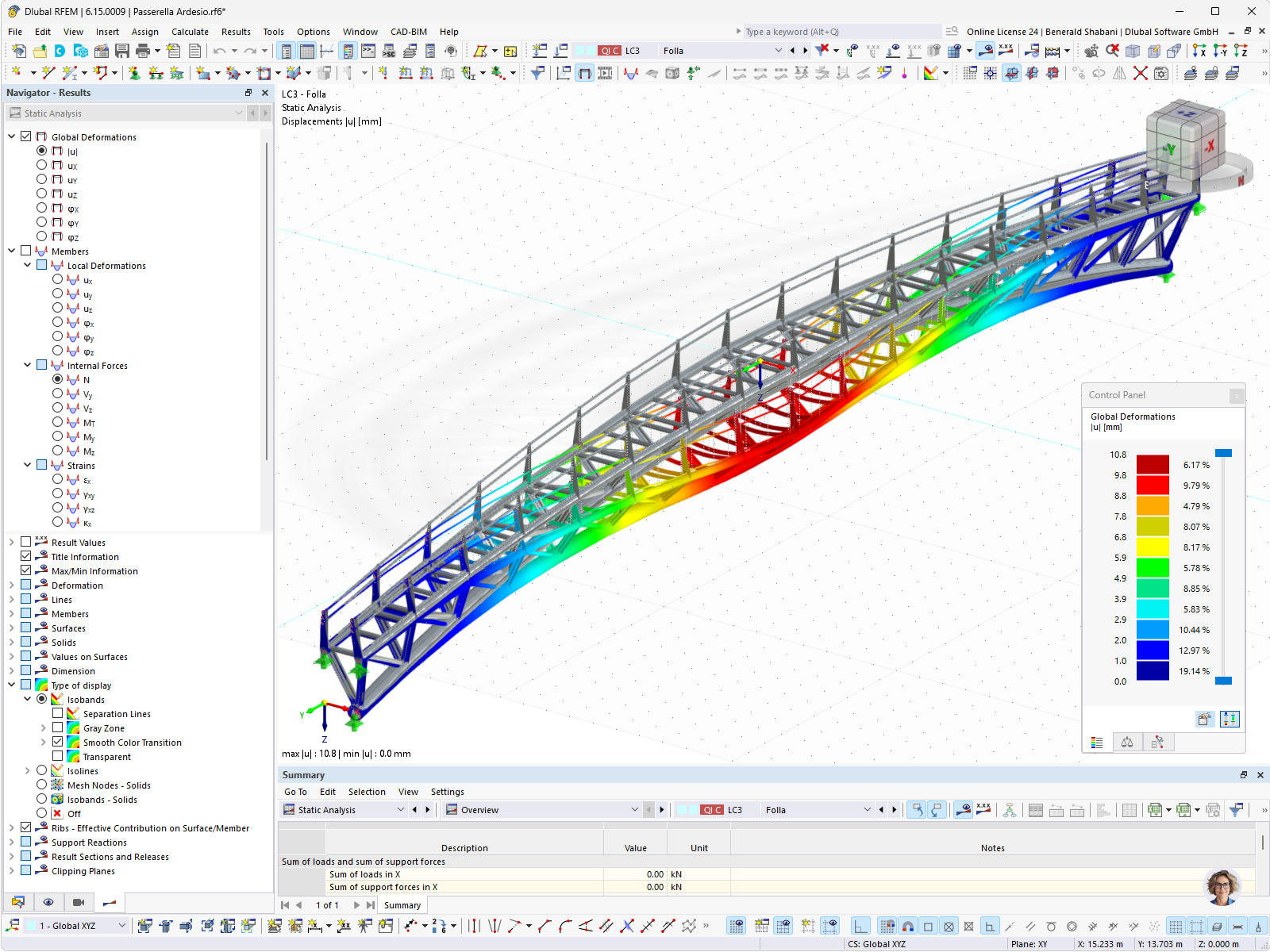

Zobrazení výsledných deformací obloukové ocelové lávky pro pěší při působení užitného zatížení v programu RFEM
Obrázek zachycuje analýzu deformací obloukové ocelové lávky pro pěší při užitném zatížení v programu RFEM. Barevné znázornění výsledků ukazuje posuny nosné konstrukce, přičemž deformace podél lávky jsou znázorněny s využitím barevné stupnice. Podle zobrazených výsledků činí maximální celková deformace 10,8 mm. © Rota Nodari
Používá se v
3D model
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Více o 3D modelu
Specifikace
| Počet uzlů | 333 |
| Počet linií | 532 |
| Počet prutů | 532 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 8 |
| Počet kombinací zatížení | 188 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 55,904 t |
| Rozměry (metrické) | 3,000 x 6,557 x 51,087 m |
| Rozměry (imperiální) | 9.84 x 21.51 x 167.61 feet |
