30. Mai 2024
014491

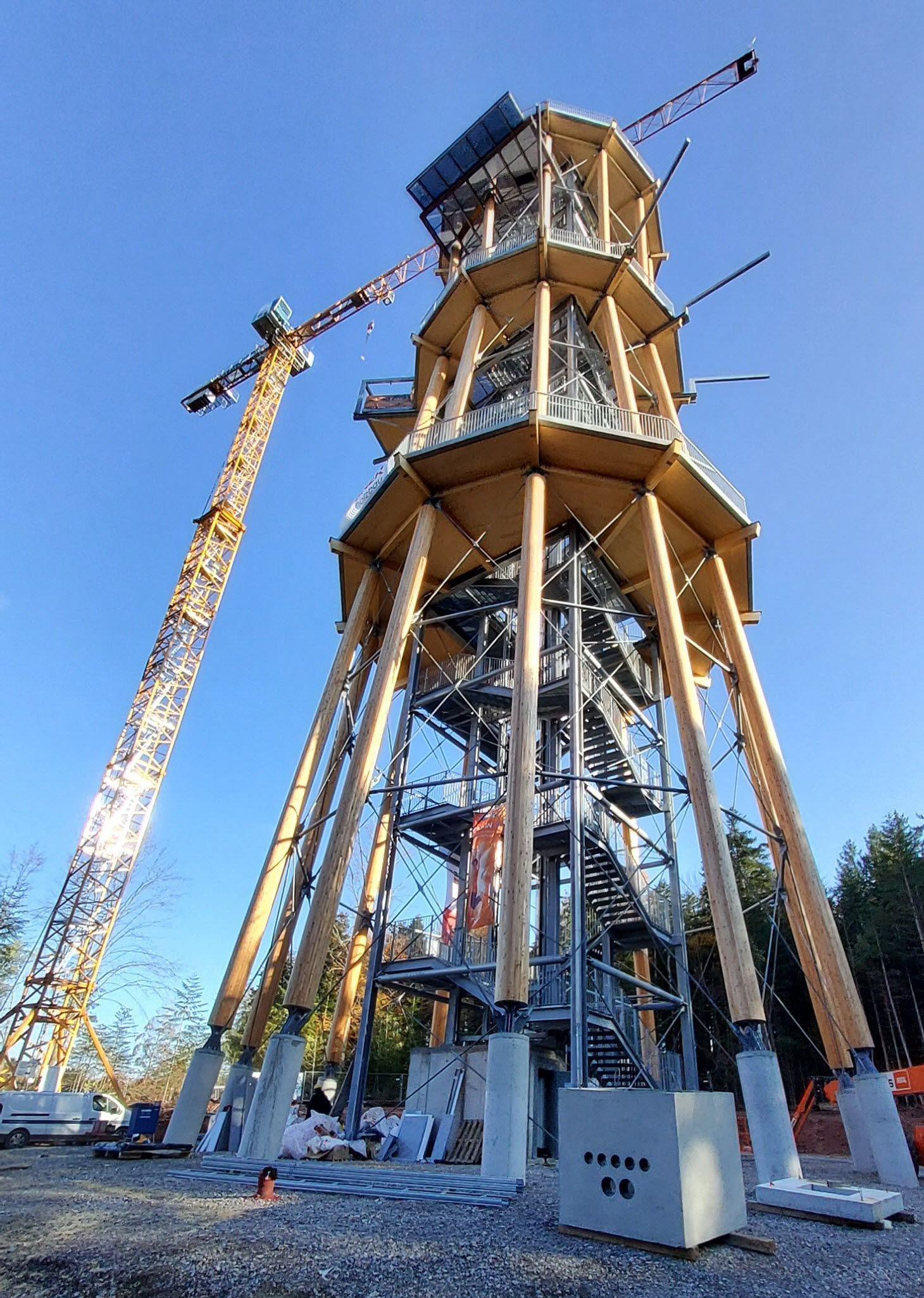

Aussichtsturm in Schömberg während der Bauphase (© Ingenieurbüro Braun GmbH & Co. KG)
Verwendet in
30. Mai 2024
014492

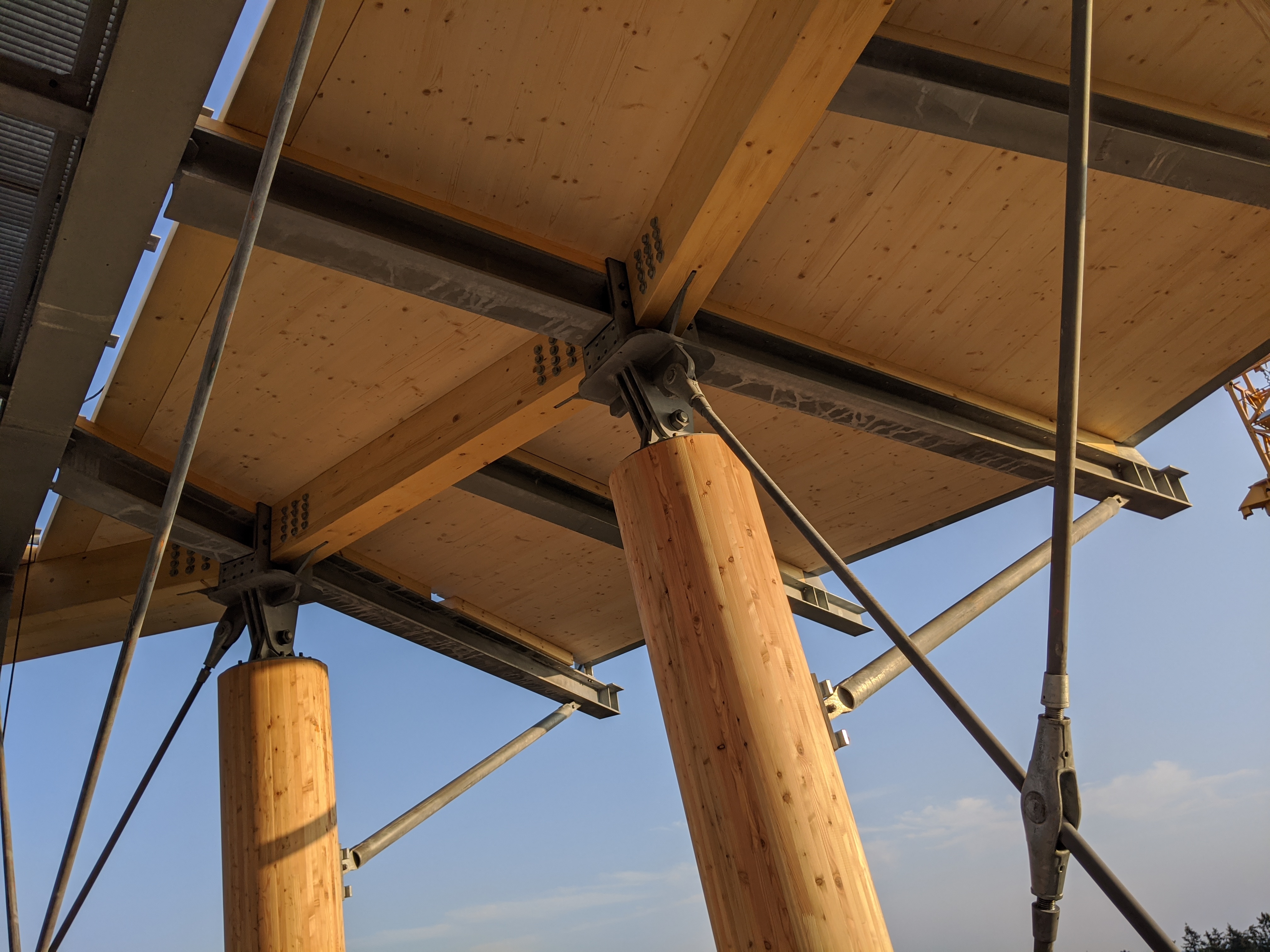

Verbindung Holzstütze-Plattform (© Ingenieurbüro Braun GmbH & Co. KG)
Verwendet in
30. Mai 2024
014489

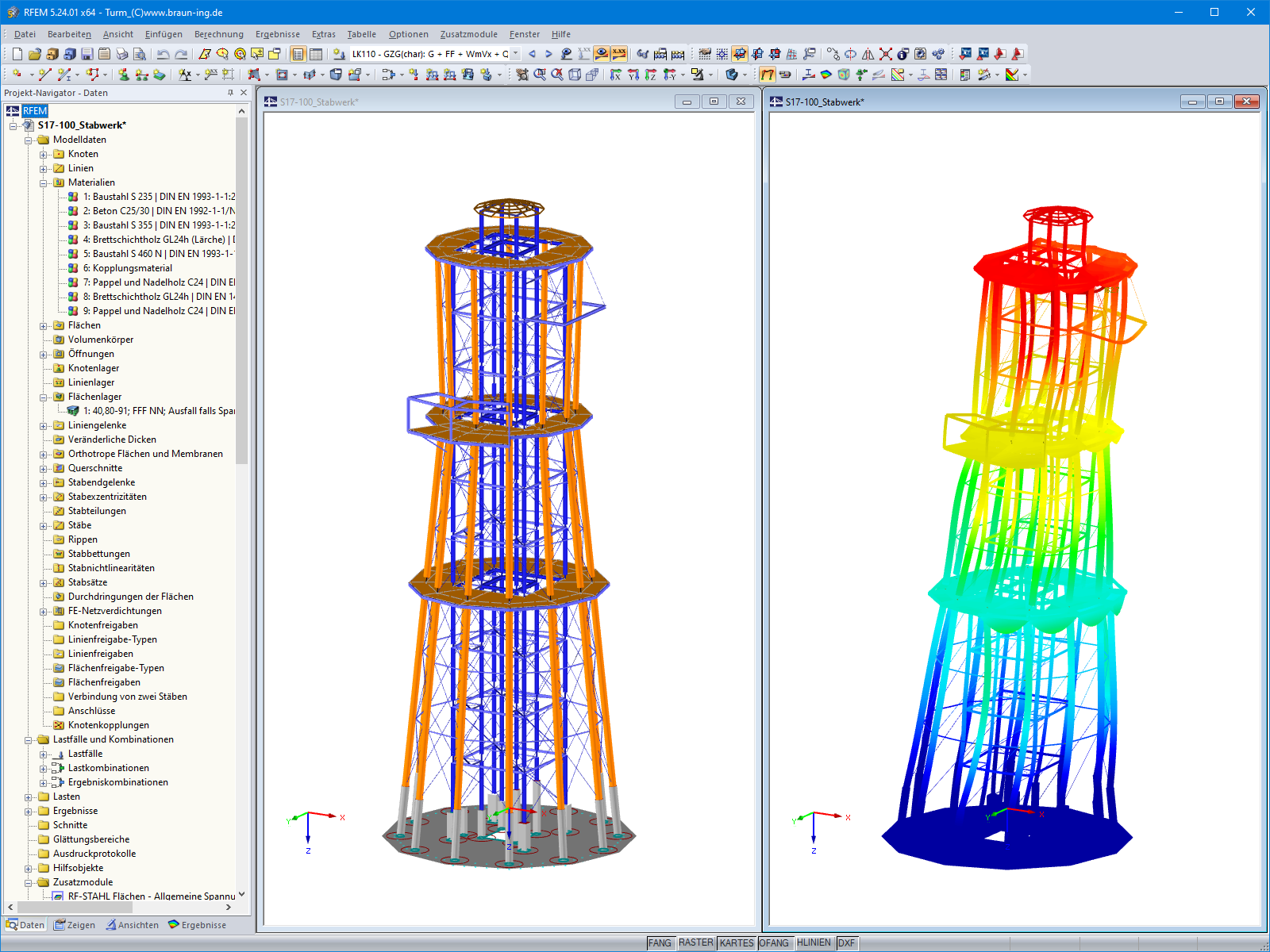

Modell (links) und Verformungsbild (rechts) des Aussichtsturms in RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
Verwendet in
3D-Modell
Spezifikationen
| Anzahl Knoten | 1014 |
| Anzahl Linien | 1773 |
| Anzahl Stäbe | 1394 |
| Anzahl Flächen | 101 |
| Anzahl Lastfälle | 38 |
| Anzahl Lastkombinationen | 95 |
| Anzahl Ergebniskombinationen | 1 |
| Gesamtgewicht | 721,637 t |
| Abmessungen (metrisch) | 22.000 x 22.000 x 56.926 m |
| Abmessungen (imperial) | 72.18 x 72.18 x 186.77 feet |
| Programmversion | 5.24.01 |
30. Mai 2024
014496
Spannungsanalyse des Stahlteils eines Anschlusses in RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
Verwendet in
3D-Modell
Spezifikationen
| Anzahl Knoten | 558 |
| Anzahl Linien | 399 |
| Anzahl Stäbe | 40 |
| Anzahl Flächen | 153 |
| Anzahl Lastfälle | 4 |
| Anzahl Lastkombinationen | 2 |
| Gesamtgewicht | 0.418 t |
| Abmessungen (metrisch) | 0.470 x 0.858 x 1.613 m |
| Abmessungen (imperial) | 1.54 x 2.81 x 5.29 feet |
| Programmversion | 5.24.01 |
30. Mai 2024
014490
Modell des Aussichtsturms in RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
Verwendet in
3D-Modell
Spezifikationen
| Anzahl Knoten | 1014 |
| Anzahl Linien | 1773 |
| Anzahl Stäbe | 1394 |
| Anzahl Flächen | 101 |
| Anzahl Lastfälle | 38 |
| Anzahl Lastkombinationen | 95 |
| Anzahl Ergebniskombinationen | 1 |
| Gesamtgewicht | 721,637 t |
| Abmessungen (metrisch) | 22.000 x 22.000 x 56.926 m |
| Abmessungen (imperial) | 72.18 x 72.18 x 186.77 feet |
| Programmversion | 5.24.01 |
30. Mai 2024
014493

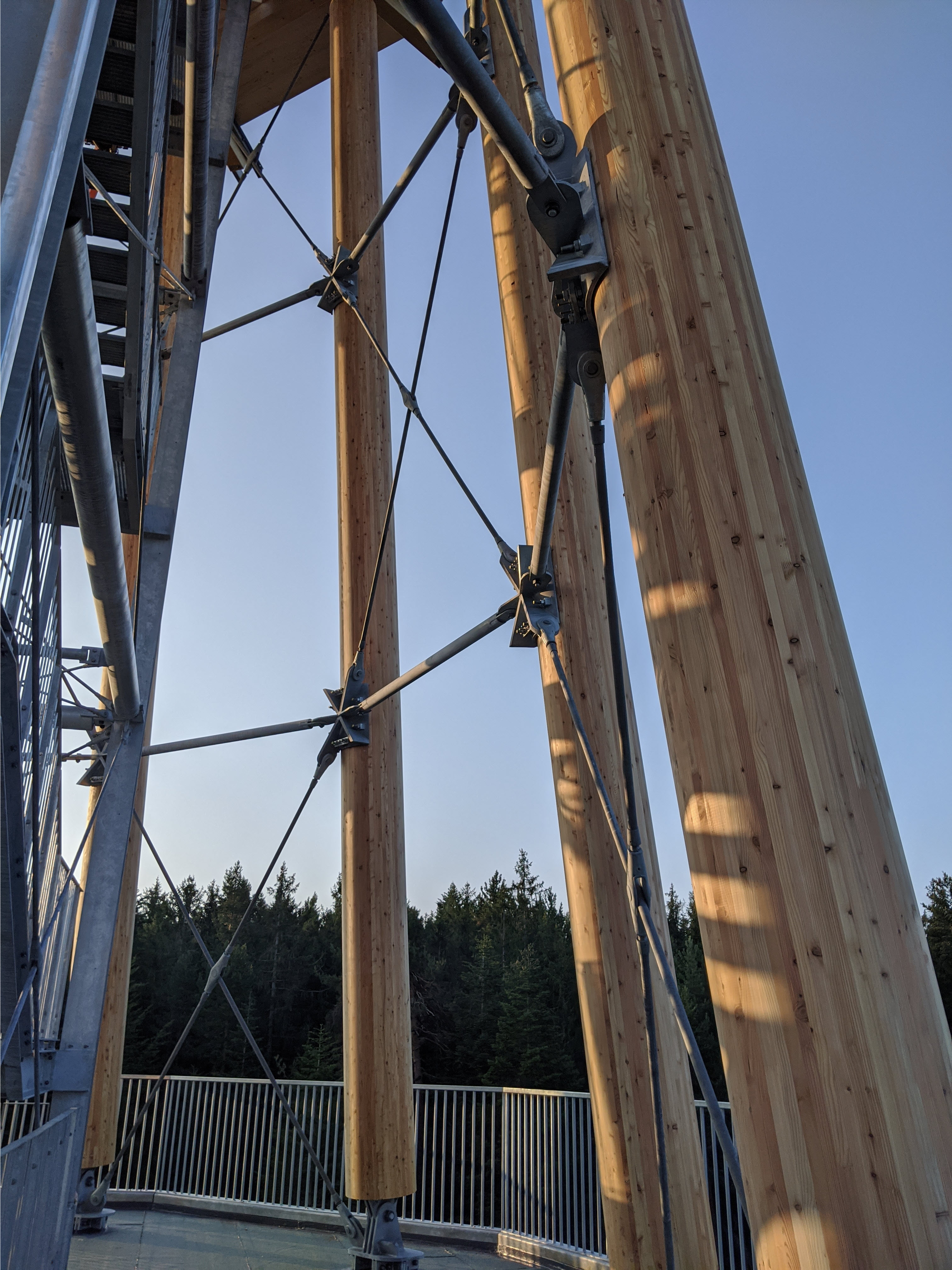

Holzstützen und Aussteifungsverband (© Ingenieurbüro Braun GmbH & Co. KG)
Verwendet in
