Aussichtsturm in Schömberg
Kundenprojekt
-
01

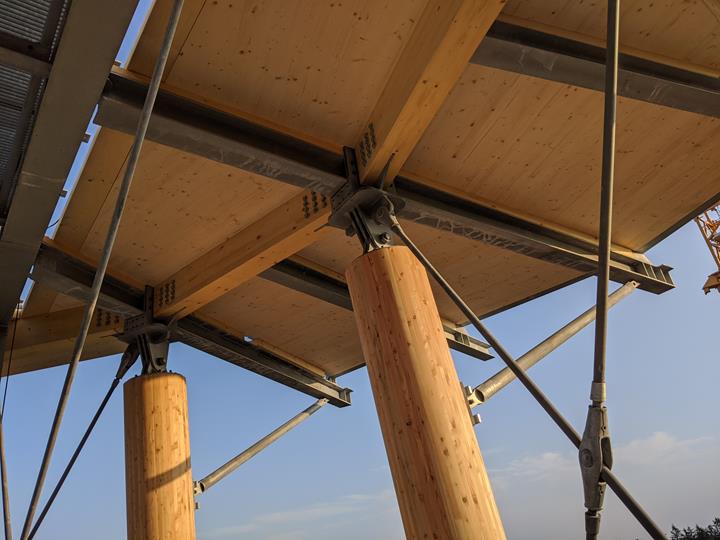

Verbindung Holzstütze-Plattform (© Ingenieurbüro Braun GmbH & Co. KG)
-
01

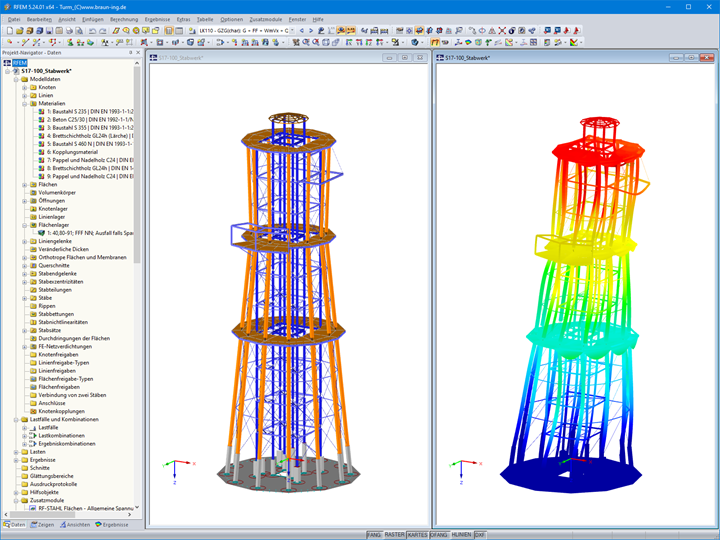

Modell (links) und Verformungsbild (rechts) des Aussichtsturms in RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
01

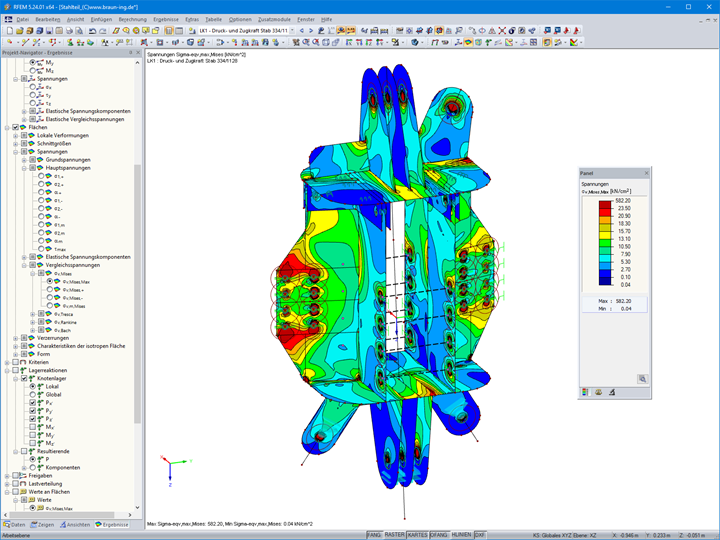

Spannungsanalyse des Stahlteils eines Anschlusses in RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
01

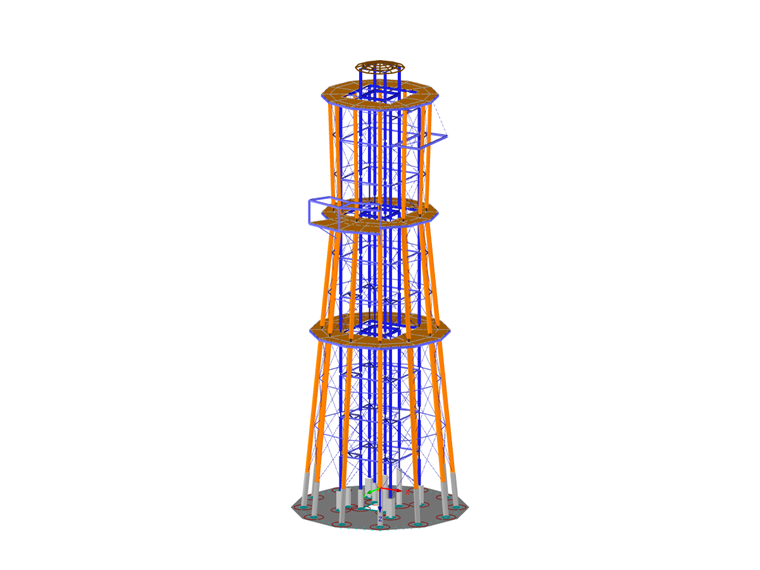

Modell des Aussichtsturms in RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
01

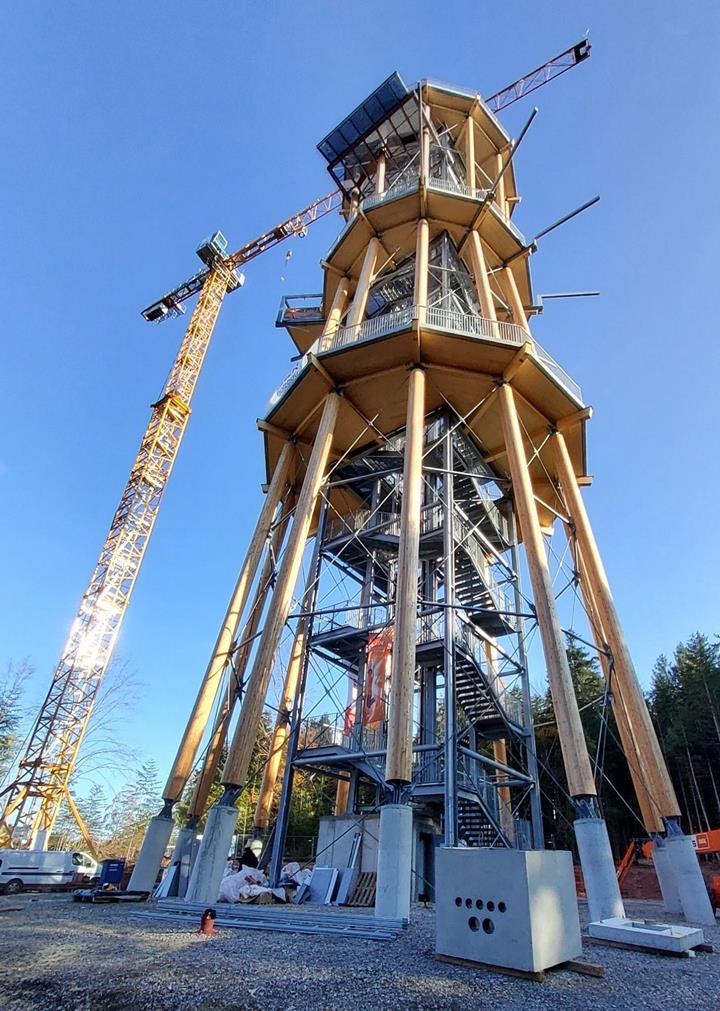

Aussichtsturm in Schömberg während der Bauphase (© Ingenieurbüro Braun GmbH & Co. KG)
-
01

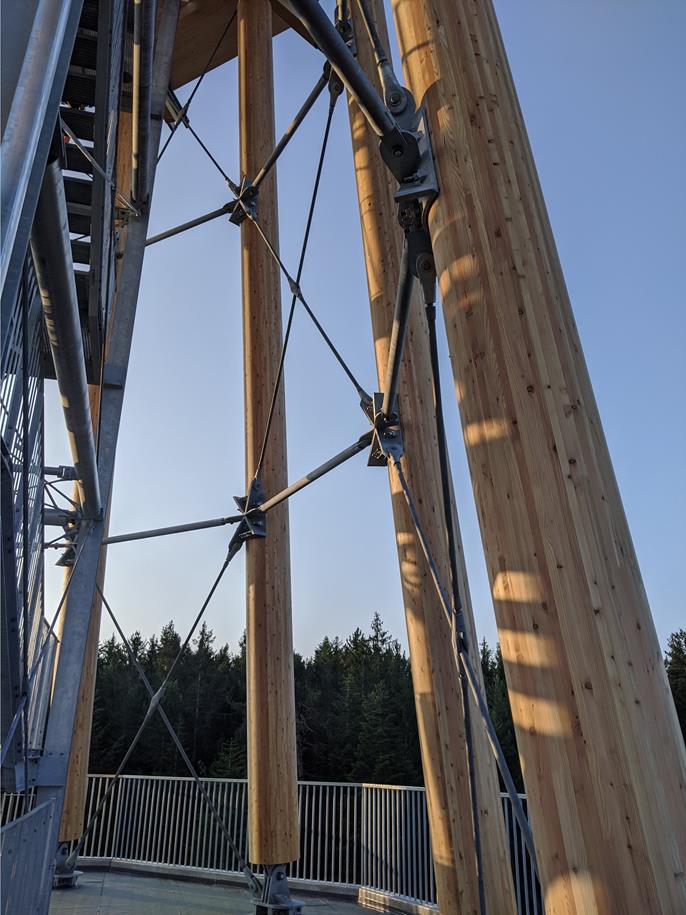

Holzstützen und Aussteifungsverband (© Ingenieurbüro Braun GmbH & Co. KG)
-
02
Modell (links) und Verformungsbild (rechts) des Aussichtsturms in RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
02
Verbindung Holzstütze-Plattform (© Ingenieurbüro Braun GmbH & Co. KG)
-
02
Spannungsanalyse des Stahlteils eines Anschlusses in RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
02
Modell des Aussichtsturms in RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
02

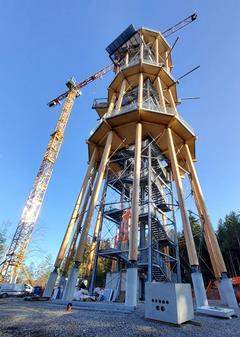

Aussichtsturm in Schömberg während der Bauphase (© Ingenieurbüro Braun GmbH & Co. KG)
-
02
Holzstützen und Aussteifungsverband (© Ingenieurbüro Braun GmbH & Co. KG)
-
02
Modell des Aussichtsturms in RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
02
Aussichtsturm aus Holz und Stahl | Schömberg, Österreich | Ingenieurbüro Braun GmbH & Co. KG | www.braun-ing.de
-
03
Spannungsanalyse des Stahlteils eines Anschlusses in RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
03
Verbindung Holzstütze-Plattform (© Ingenieurbüro Braun GmbH & Co. KG)
-
03
Modell (links) und Verformungsbild (rechts) des Aussichtsturms in RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
03
Modell des Aussichtsturms in RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
03
Aussichtsturm in Schömberg während der Bauphase (© Ingenieurbüro Braun GmbH & Co. KG)
-
03
Holzstützen und Aussteifungsverband (© Ingenieurbüro Braun GmbH & Co. KG)
-
03
Stahlteil eines Anschlusses in RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
04
Aussichtsturm in Schömberg während der Bauphase (© Ingenieurbüro Braun GmbH & Co. KG)
-
04
Verbindung Holzstütze-Plattform (© Ingenieurbüro Braun GmbH & Co. KG)
-
04
Modell (links) und Verformungsbild (rechts) des Aussichtsturms in RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
04
Spannungsanalyse des Stahlteils eines Anschlusses in RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
04
Modell des Aussichtsturms in RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
04
Holzstützen und Aussteifungsverband (© Ingenieurbüro Braun GmbH & Co. KG)
-
05
Holzstützen und Aussteifungsverband (© Ingenieurbüro Braun GmbH & Co. KG)
-
05
Verbindung Holzstütze-Plattform (© Ingenieurbüro Braun GmbH & Co. KG)
-
05
Modell (links) und Verformungsbild (rechts) des Aussichtsturms in RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
05
Spannungsanalyse des Stahlteils eines Anschlusses in RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
05
Modell des Aussichtsturms in RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
-
05
Aussichtsturm in Schömberg während der Bauphase (© Ingenieurbüro Braun GmbH & Co. KG)
Bei der Konstruktion handelt sich um eine Mischkonstruktion, die überwiegend aus Holz- und Stahlbauteilen besteht. Lediglich die Gründung und die eingespannten Stützen im Auflagerbereich wurden als massive Stahlbetonkonstruktion hergestellt.
| Bauherr |
Gemeinde Schömberg (Landkreis Calw) www.schoemberg.de |
| Statik |
Ingenieurbüro Braun GmbH & Co. KG www.braun-ing.de |
| Ausführung Massivbau |
Fa. Pfirmann Industriebau GmbH & Co. KG www.pfirmann-bau.de |
| Ausführung Holz- und Stahlbau, Aufzug, Elektrotechnik |
Stahlbau Nägele GmbH www.stahlbau-naegele.de |
Modell-Parameter
Modell
Den Grundriss des Aussichtsturms bildet ein regelmäßiges Zwölfeck, das durch zwölf radial angeordnete Holzstützen realisiert wird. In Höhe der Plattformen sind die Stützen gelenkig miteinander verbunden. Am Fußpunkt lagern die Holzstützen auf ca. 4,5 m hohen eingespannten Stahlbetonstützen auf. Die Aussteifung der Holzkonstruktion wird über ein Verbandsystem aus Zugstabdiagonalen mit insgesamt sechs umlaufenden Druckringen aus Stahlrohren gewährleistet. Die drei Plattformen bestehen aus flächig verlegten Brettsperrholzplatten, die jeweils als horizontale Scheibe ausgebildet sind.
Im Turminnern befindet sich ein rahmenartiges Stahlgerüst aus vertikalen und horizontalen I-Profilen und Verbandskreuzen aus Zugdiagonalen. Die Hauptplattformen befinden sich 20, 35 und 50 m über dem Gelände. Eine zusätzliche Teilplattform mit Kragfläche ist auf 45 m geplant. Diese erstreckt sich über ca. 1/3 der geometrisch zur Verfügung stehenden Grundrissfläche. Auf ihr befindet sich der Einstieg der Flying-Fox. Auf der mittleren Plattform in 35 m Höhe sind zwei Felder vergrößert. Hier werden der Einstieg und Absprung der Fly-Line realisiert.
Die Gründung des Turms ist als Flachgründung über eine zwölfeckige Bodenplatte ausgeführt. Darauf werden eingespannte Rundstützen zur Halterung der Konstruktion angebracht. Die Stahlstützen des Treppenhauses werden, wie die Holzstützen, auf eingespannten Stützen (hier in quadratischer Form) aufgelagert.
Projekt-Standort
75328 SchömbergSchlüsselwörter
Aussichtsturm Holzturm Stahlturm Mischkonstruktion
Schreiben Sie einen Kommentar...
Schreiben Sie einen Kommentar...
- Aufrufe 5333x
- Aktualisiert 26. Juli 2022
