9. März 2024
028511
Das Modell wird mit dem Add-on Stahlanschlüsse in RFEM 6 erstellt und auf Knickversagen der Anschlüsse untersucht.
Stahlanschluss mit Voute für die Träger-Stütze-Verbindung
3D-Modell
Spezifikationen
| Anzahl Knoten | 895 |
| Anzahl Linien | 740 |
| Anzahl Stäbe | 408 |
| Anzahl Flächen | 64 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 32 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,212 t |
| Abmessungen (metrisch) | 1,358 x 1,176 x 0,300 m |
| Abmessungen (imperial) | 4.46 x 3.86 x 0.98 feet |
9. März 2024
028484
Das Modell wird mit dem Add-On Stahlanschlüsse für RFEM 6 erstellt und auf Knickversagen der Anschlüsse untersucht.
Stahlanschluss mit Voute für Träger-Stütze-Verbindung
3D-Modell
Spezifikationen
| Anzahl Knoten | 1111 |
| Anzahl Linien | 897 |
| Anzahl Stäbe | 544 |
| Anzahl Flächen | 70 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,111 t |
| Abmessungen (metrisch) | 1,183 x 0,792 x 0,240 m |
| Abmessungen (imperial) | 3.88 x 2.6 x 0.79 feet |
9. März 2024
028474
Modell einer Träger-Stütze-Verbindung
Stahlverbindung Träger-Stütze
Verwendet in
3D-Modell
Spezifikationen
| Anzahl Knoten | 656 |
| Anzahl Linien | 552 |
| Anzahl Stäbe | 272 |
| Anzahl Flächen | 53 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,066 t |
| Abmessungen (metrisch) | 0,552 x 0,580 x 0,240 m |
| Abmessungen (imperial) | 1.81 x 1.9 x 0.79 feet |
9. März 2024
028396

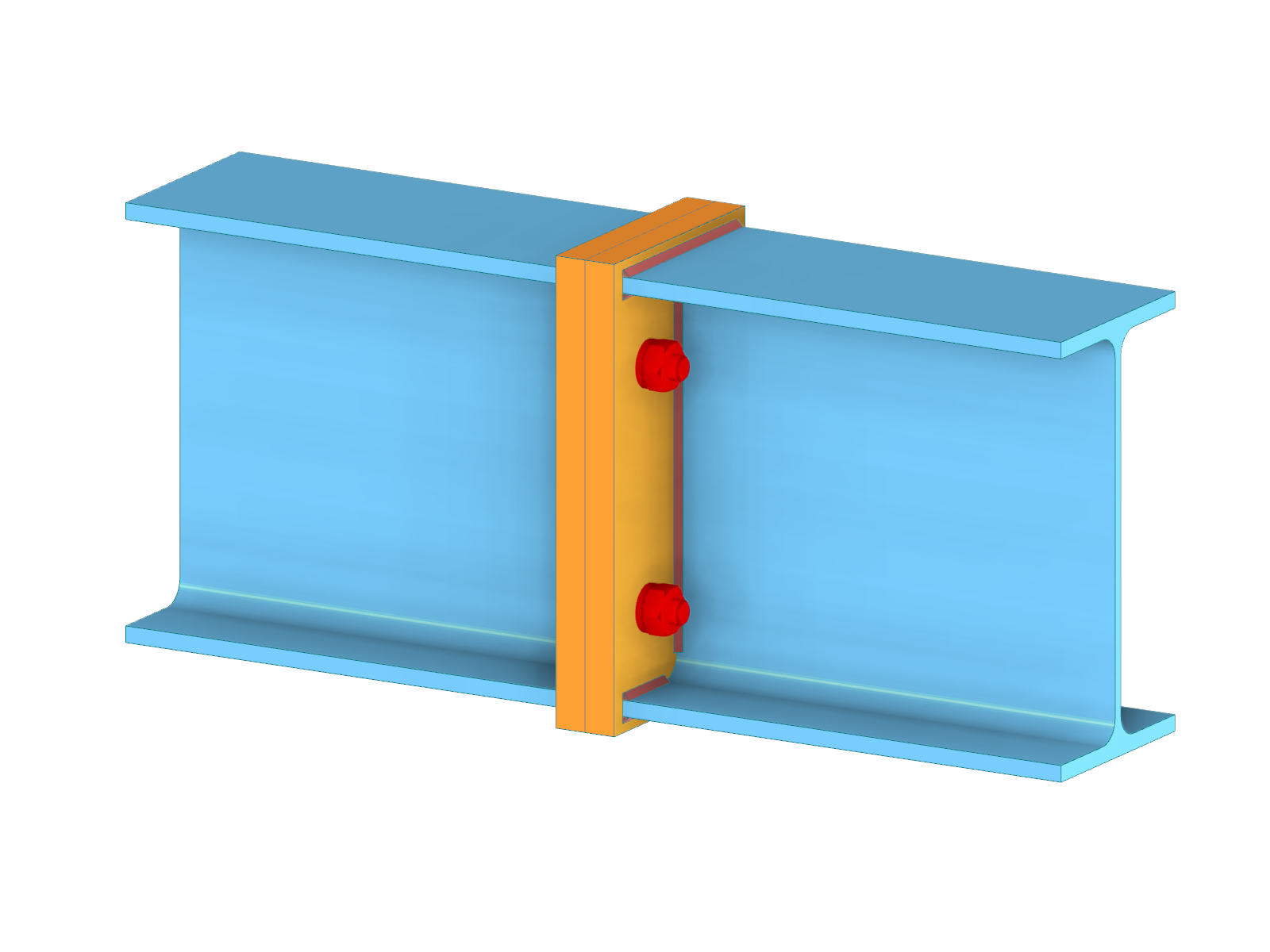

Verbindungsmodell von 2 Stäben mit Stirnplattenstoß
Stahlverbindung von 2 Stäben
Verwendet in
3D-Modell
Spezifikationen
| Anzahl Knoten | 554 |
| Anzahl Linien | 436 |
| Anzahl Stäbe | 272 |
| Anzahl Flächen | 34 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 4 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,043 t |
| Abmessungen (metrisch) | 0,850 x 0,290 x 0,155 m |
| Abmessungen (imperial) | 2.79 x 0.95 x 0.51 feet |
