RFEM – Online-Handbuch Flächen

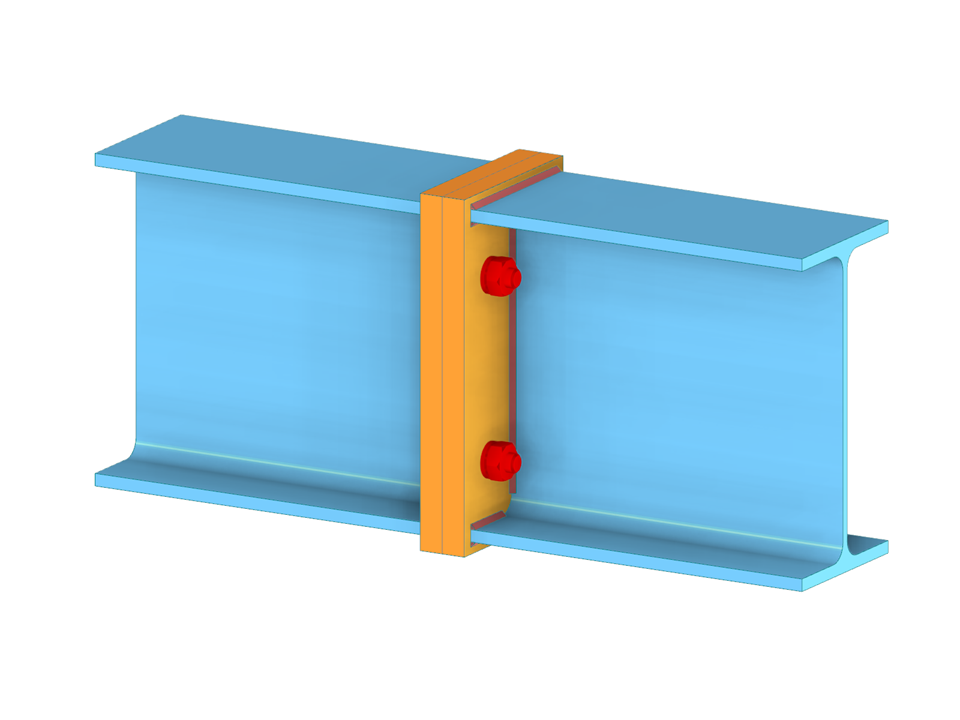

FEM-Verbindungsmodell mit 2 Stäben und Stirnplattenstoß. Die Verbindung wird mit dem Add-On Stahlanschlüsse in RFEM 6 angelegt. Der Anschluss kann unabhängig vom statischen Modell separat bemessen werden.
Stahlverbindung von zwei Stäben
| Anzahl Knoten | 554 |
| Anzahl Linien | 436 |
| Anzahl Stäbe | 272 |
| Anzahl Flächen | 34 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 4 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,043 t |
| Abmessungen | 0,850 x 0,290 x 0,155 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Veranstaltung
Veranstaltung
Veranstaltung
Allgemeines
Produkt-Feature
Produkt-Feature
Veranstaltung
Im Add-On Stahlanschüsse können Sie die Steifigkeiten der Anschlüsse klassifizieren.
Für die gewählten Schnittgrößen N, My und/oder Mz werden neben der Anfangssteifigkeit auch die Grenzwerte für gelenkige und starre Anschlüsse ausgegeben. Die sich daraus ergebene Klassifizierung wird anschließend mit "gelenkig", "nachgiebig" oder "starr" tabellarisch dargestellt.
Zum Erklärvideo
Im Add-On Stahlanschlüsse haben Sie die Möglichkeit, in sämtlichen Komponenten die Vorspannung von Schrauben bei der Berechnung zu berücksichtigen.
Die Vorspannung lässt sich einfach bei den Schraubenparametern mittels einer Checkbox aktivieren und hat Auswirkungen sowohl auf die Spannungs-Dehnungsberechnung als auch auf die Steifigkeitsanalyse.
Zum Erklärvideo
Im Add-On Stahlanschlüsse haben Sie die Möglichkeit, Verbindungen von Stäben mit zusammengesetzten Querschnitten zu bemessen. Zudem können Sie Anschlussbemessungen für nahezu alle dünnwandigen Querschnitte der RFEM-Bibliothek durchführen.
Zum Erklärvideo
Komplexen Anschluss horizontaler Träger an eine Stütze und der Verbindung von Aussteifungsdiagonalen.
Das Anschlussmodell wurde mit ungefähr 50 Komponenten modelliert. Das Modell wurde nach dem Anwendungsbeispiel eines tatsächlichen Tragwerks erstellt.
