30. Mai 2024
036289

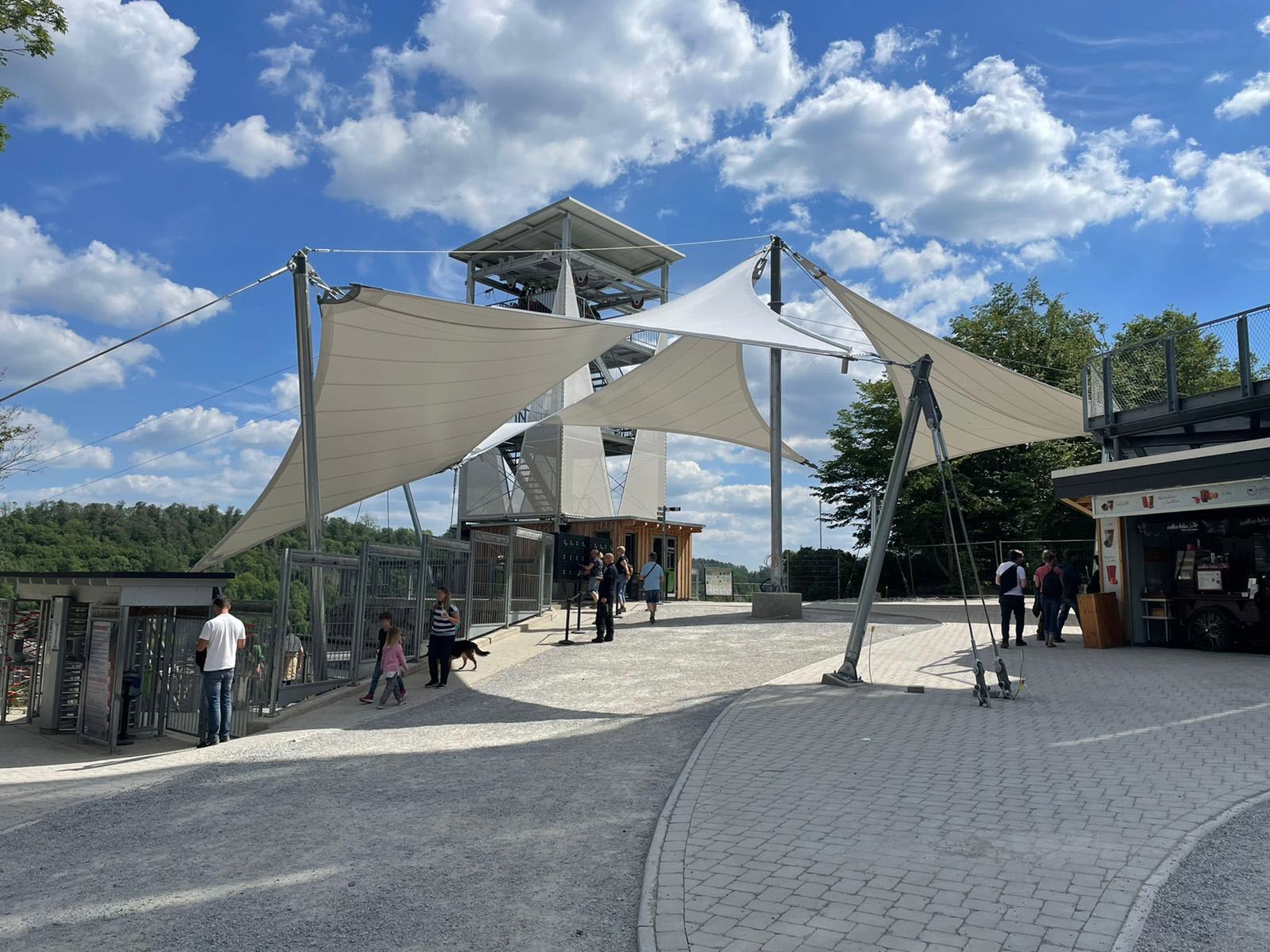

Membranüberdachung Harzdrenalin an der Rappbodetalsperre im Harz (© Ingenieurbüro Gisela Zündel)
30. Mai 2024
036293
Blick vom Turm auf die Membranüberdachung (im Bild unten), die Rappbodetalsperre und Hängebrücke (© Harzdrenalin)
Blick vom Turm auf die Membranüberdachung (im Bild unten), die Rappbodetalsperre und Hängebrücke (© © Harzdrenalin)
30. Mai 2024
036291
Membranüberdachung und Eingang (rechts) zur Hängebrücke (© Ingenieurbüro Gisela Zündel)
30. Mai 2024
036290
Detailpunkte der Membranüberdachung (© Ingenieurbüro Gisela Zündel)
30. Mai 2024
036310

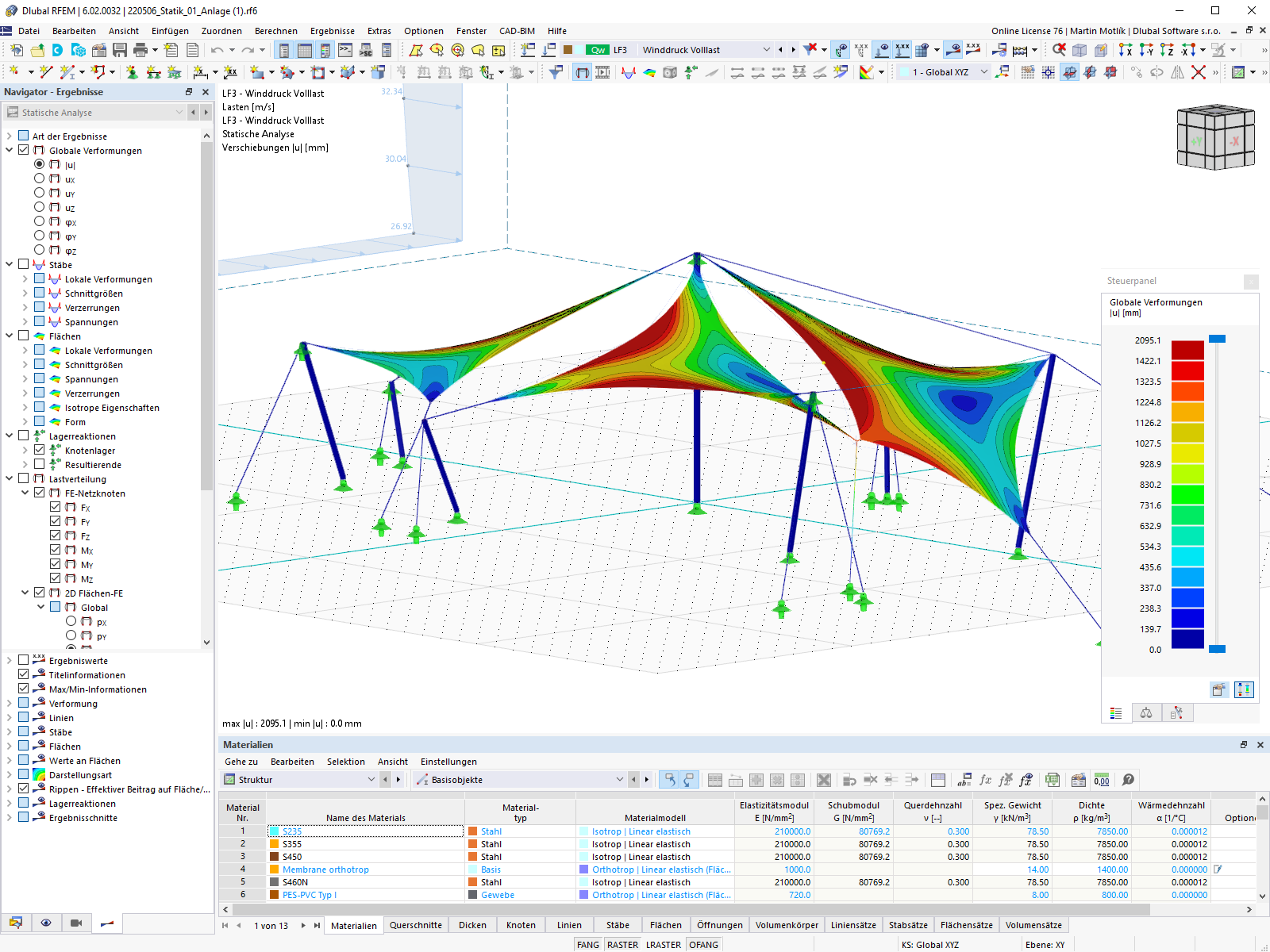

Modell der Membranüberdachung in RFEM 6 | © Ingenieurbüro Gisela Zündel
Modell der Membranüberdachung in RFEM 6
3D-Modell
Spezifikationen
| Anzahl Knoten | 53 |
| Anzahl Linien | 66 |
| Anzahl Stäbe | 48 |
| Anzahl Flächen | 5 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 10 |
| Anzahl Lastkombinationen | 32 |
| Anzahl Ergebniskombinationen | 2 |
| Gesamtgewicht | 2.987 t |
| Abmessungen (metrisch) | 42.761 x 12.705 x 34.143 m |
| Abmessungen (imperial) | 140.29 x 41.68 x 112.02 feet |
30. Mai 2024
036314

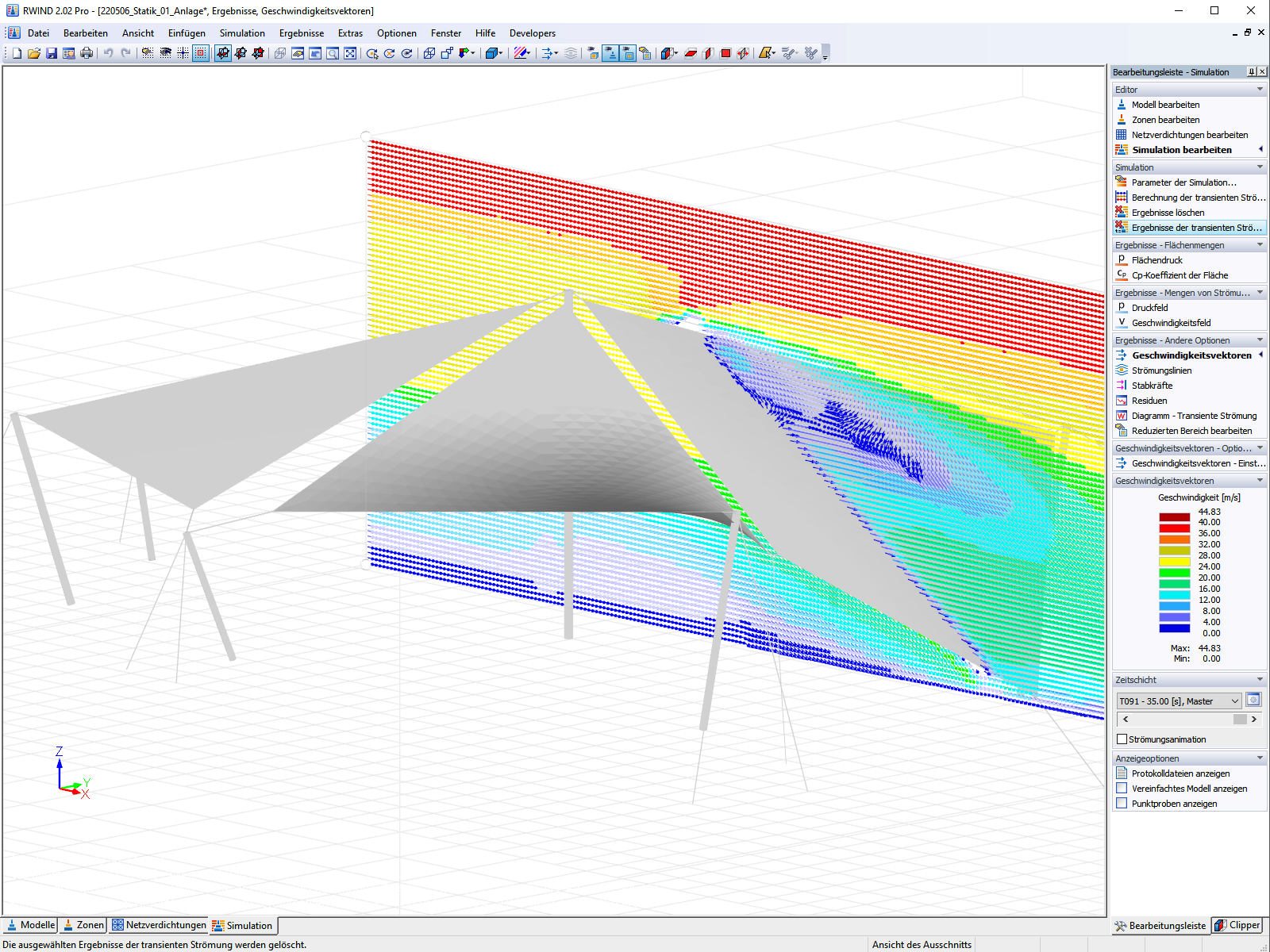

Modell der Membranüberdachung in RWIND 2 | © Dlubal Software, Ingenieurbüro Gisela Zündel
Modell der Membranüberdachung in RWIND 2
3D-Modell
Spezifikationen
| Anzahl Knoten | 53 |
| Anzahl Linien | 66 |
| Anzahl Stäbe | 48 |
| Anzahl Flächen | 5 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 10 |
| Anzahl Lastkombinationen | 32 |
| Anzahl Ergebniskombinationen | 2 |
| Gesamtgewicht | 2.987 t |
| Abmessungen (metrisch) | 42.761 x 12.705 x 34.143 m |
| Abmessungen (imperial) | 140.29 x 41.68 x 112.02 feet |
