Membranüberdachung Harzdrenalin an der Rappbodetalsperre im Harz

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

Der Eventbereich der atemberaubenden Attraktion "Harzdrenalin" hat 2022 eine formschöne Überdachung aus drei Membransegeln erhalten. Die leichte Konstruktion soll die Besucher vor Sonne und Regen schützen.

Bauherr Harzdrenalin GmbH
www.harzdrenalin.de
Herstellung und Montage Stegmaier GmbH
www.stegmaier-zelte.de
Tragwerksplanung Ingenieurbüro für Tragwerksplanung
Gisela Zündel
Holzplatz 2
D-73547 Lorch

Modelldaten

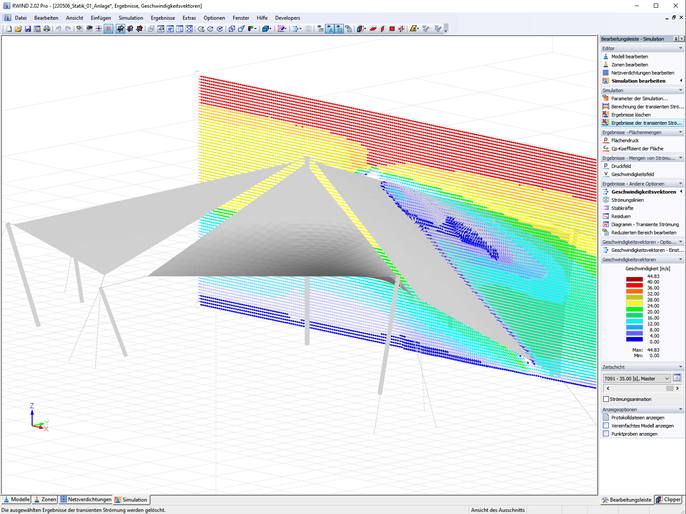

Modell

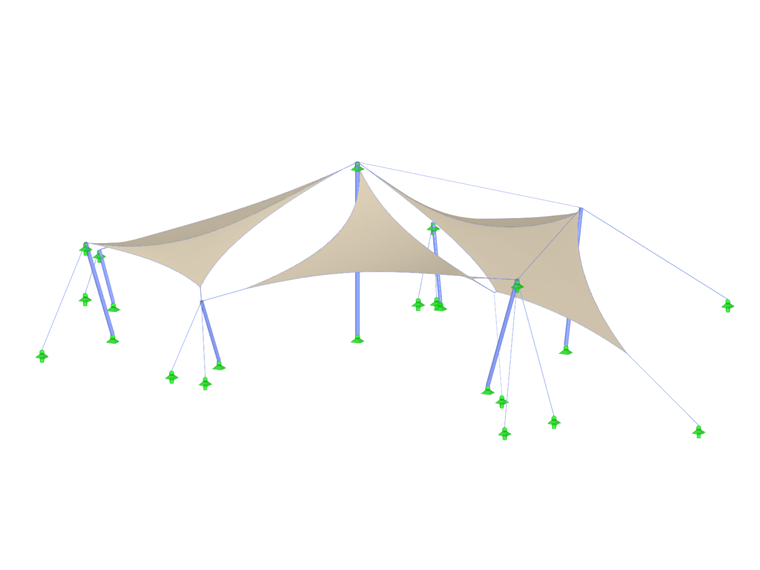

Das Ingenieurbüro für Tragwerksplanung Gisela Zündel aus Lorch war für die statische Berechnung und die Ausführungsplanung des Membrandaches verantwortlich. Dabei kamen das FEM-Programm RFEM sowie die Zusatzmodule RF-FORMFINDUNG, RF-ZUSCHNITT und RF-STAHL EC3 zum Einsatz.

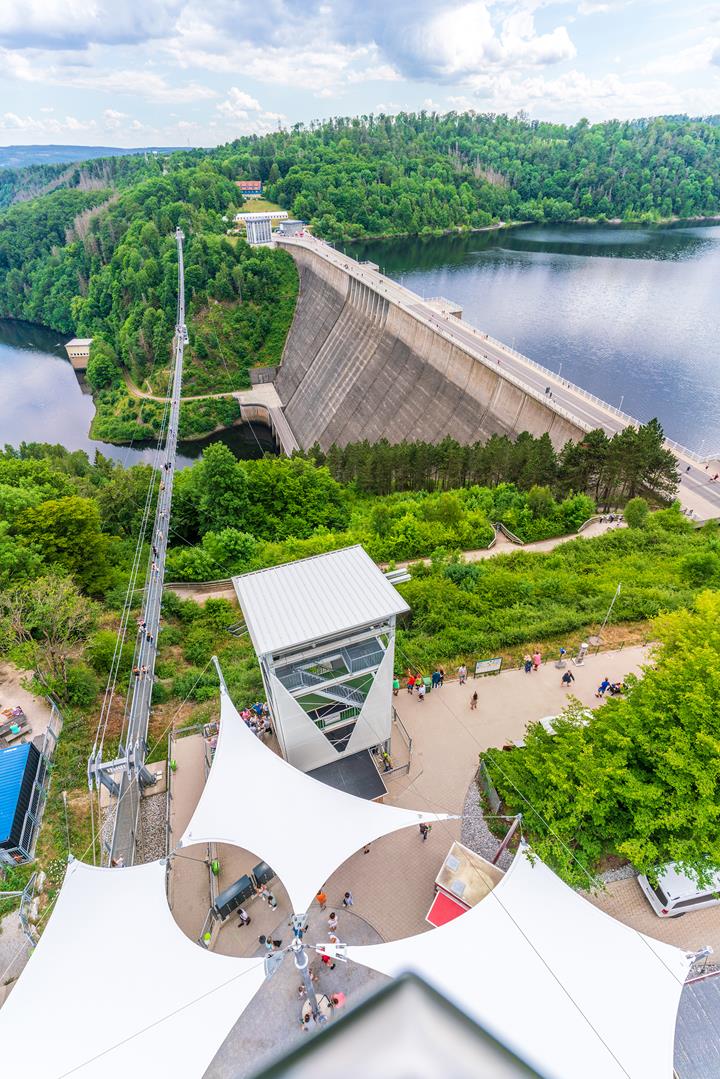

Harzdrenalin - Die Attraktion im Harz

"Harzdrenalin" an der Rappbodetalsperre im Harz bietet den Besuchern gleich mehrere Möglichkeiten für einen Adrenalinschub. Die harmloseste Attraktion davon ist noch die 458 m lange Hängebrücke Titan RT. Mehr Mut erfordert da schon die Megazipline, wo Gäste in 120 Meter Höhe über dem Abgrund der Rappbodetalsperre fliegen. Wem das an Action nicht reicht, der kann sich mit einem Menschenkatapult 38 Meter in die Höhe katapultieren lassen oder von der Hängebrücke aus einen Pendelsprung wagen.

Membrankonstruktion

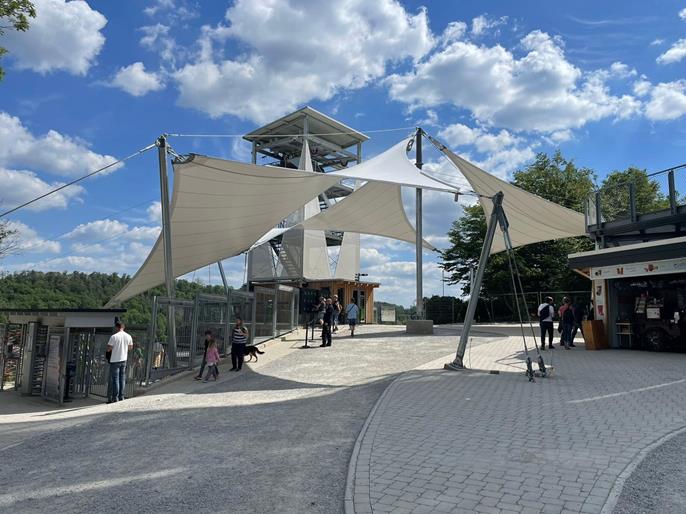

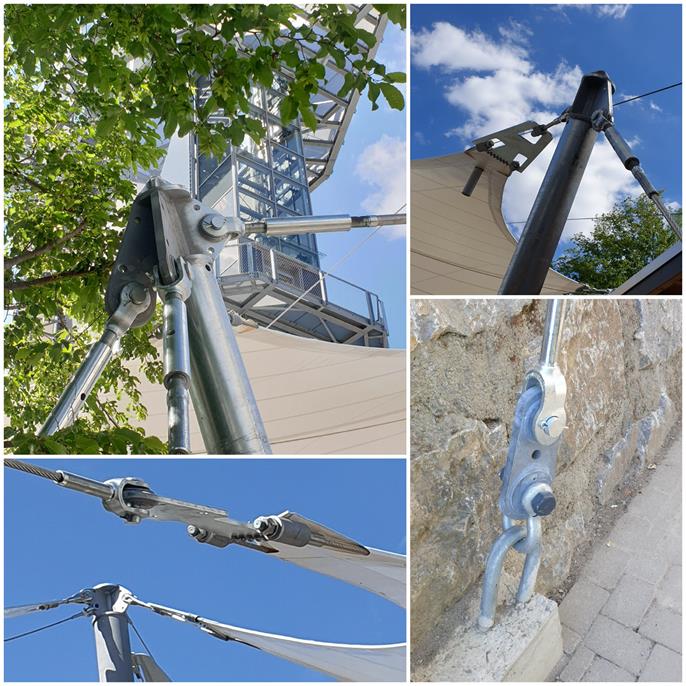

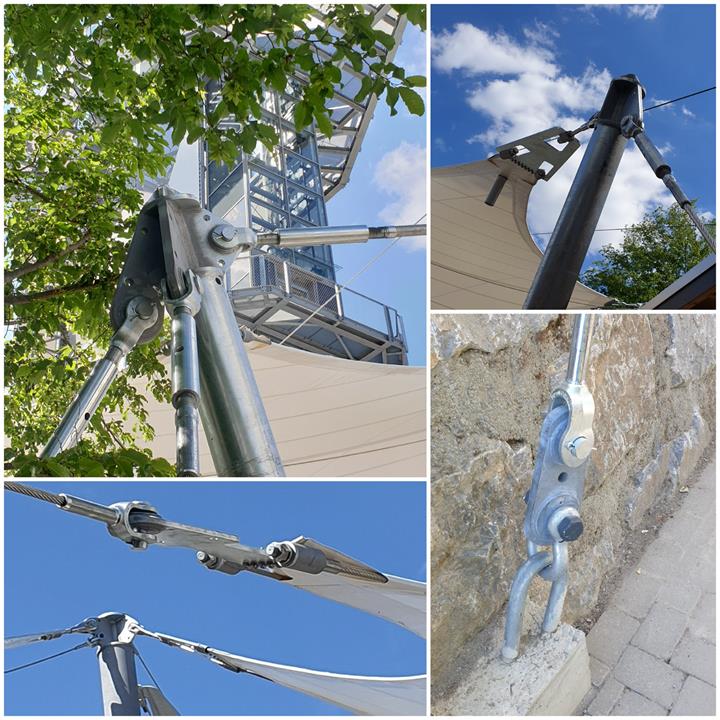

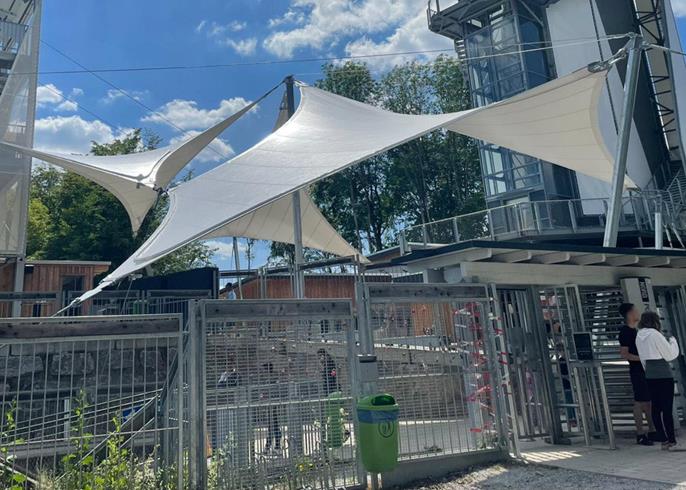

Die drei Membransegel sind über Seile an der geraden Mittelstütze und den schrägen Randstützen befestigt. Sämtliche Stützen bestehen aus Rundrohrprofilen der Stahlgüte S 355. Gehalten werden die Randstützen durch Schrägseilabspannungen, die im Boden verankert sind. Die höchste Stütze, die Mittelstütze ist ca. 9,5 Meter hoch. Insgesamt überdacht die gesamte Membrankonstruktion eine Fläche von etwa 300 Quadratmetern.

Projekt-Standort

Rappbode-Talsperre
38889 Elbingerode (Harz)


Schlüsselwörter

Membrane Dach Segel Seil
