30. Mai 2024
040014
Einstellungen für die Modalanalyse mittels der Option "Deaktivierung"
KB 001833 | Verwendung von Nichtlinearitäten im Antwortspektrenverfahren in RFEM 6
30. Mai 2024
040015

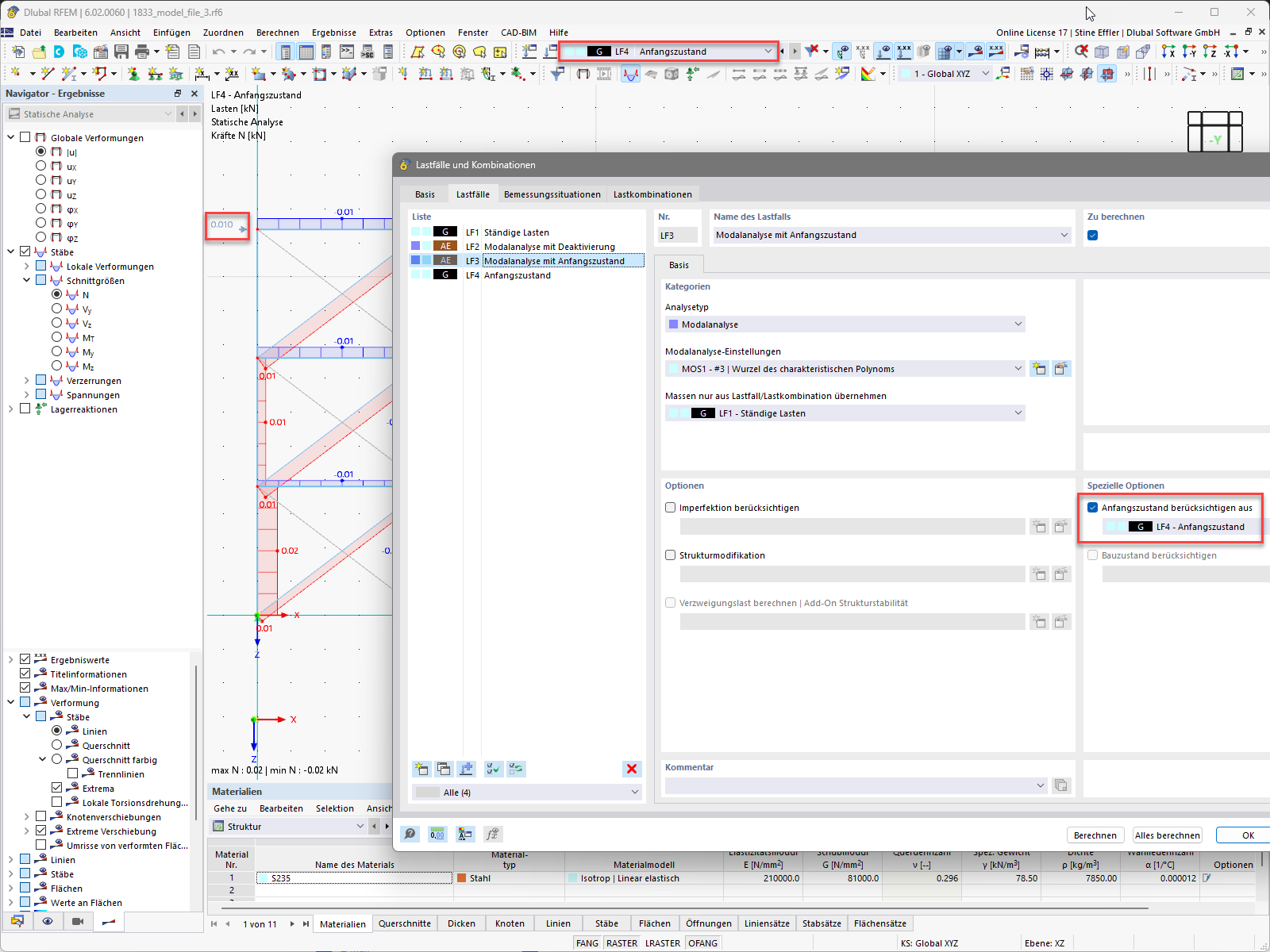

Einstellungen für die Modalanalyse mittels der Option "Anfangszustand"
KB 001833 | Verwendung von Nichtlinearitäten im Antwortspektrenverfahren in RFEM 6
30. Mai 2024
040016

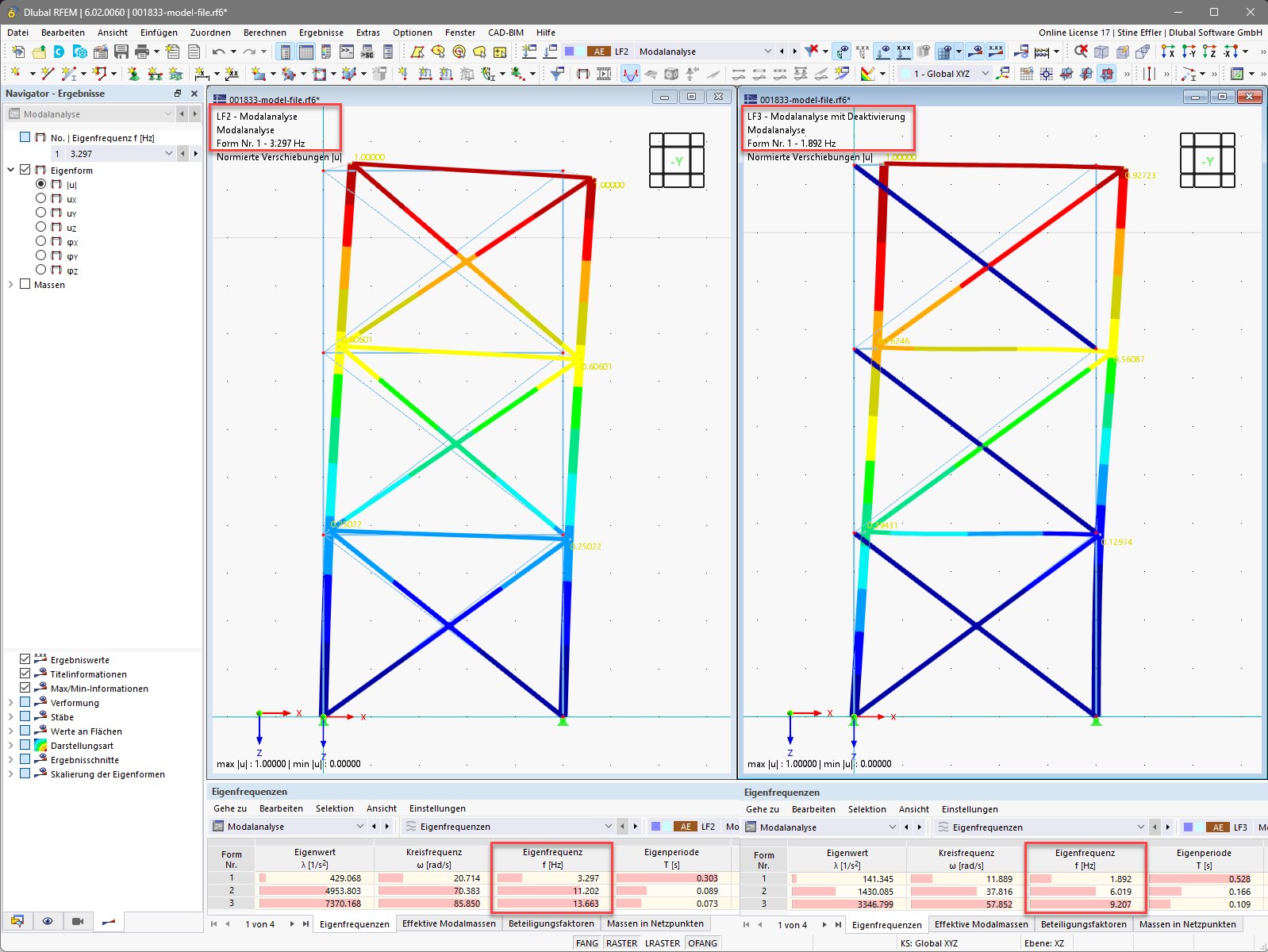

Vergleich der Eigenformen ohne Berücksichtigung (links) und mit Berücksichtigung der Zugstäbe (rechts)
KB 001833 | Verwendung von Nichtlinearitäten im Antwortspektrenverfahren in RFEM 6
3D-Modell
Spezifikationen
| Anzahl Knoten | 8 |
| Anzahl Linien | 15 |
| Anzahl Stäbe | 15 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 5 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 3.386 t |
| Abmessungen (metrisch) | 5.000 x 11.400 x 0.000 m |
| Abmessungen (imperial) | 16.4 x 37.4 x 0 feet |
30. Mai 2024
040017
Vergleich der Normalkräfte in den Zugstäben: ohne Berücksichtigung (links) und mit Berücksichtigung der Nichtlinearität (rechts)
KB 001833 | Verwendung von Nichtlinearitäten im Antwortspektrenverfahren in RFEM 6
21. April 2023
040018

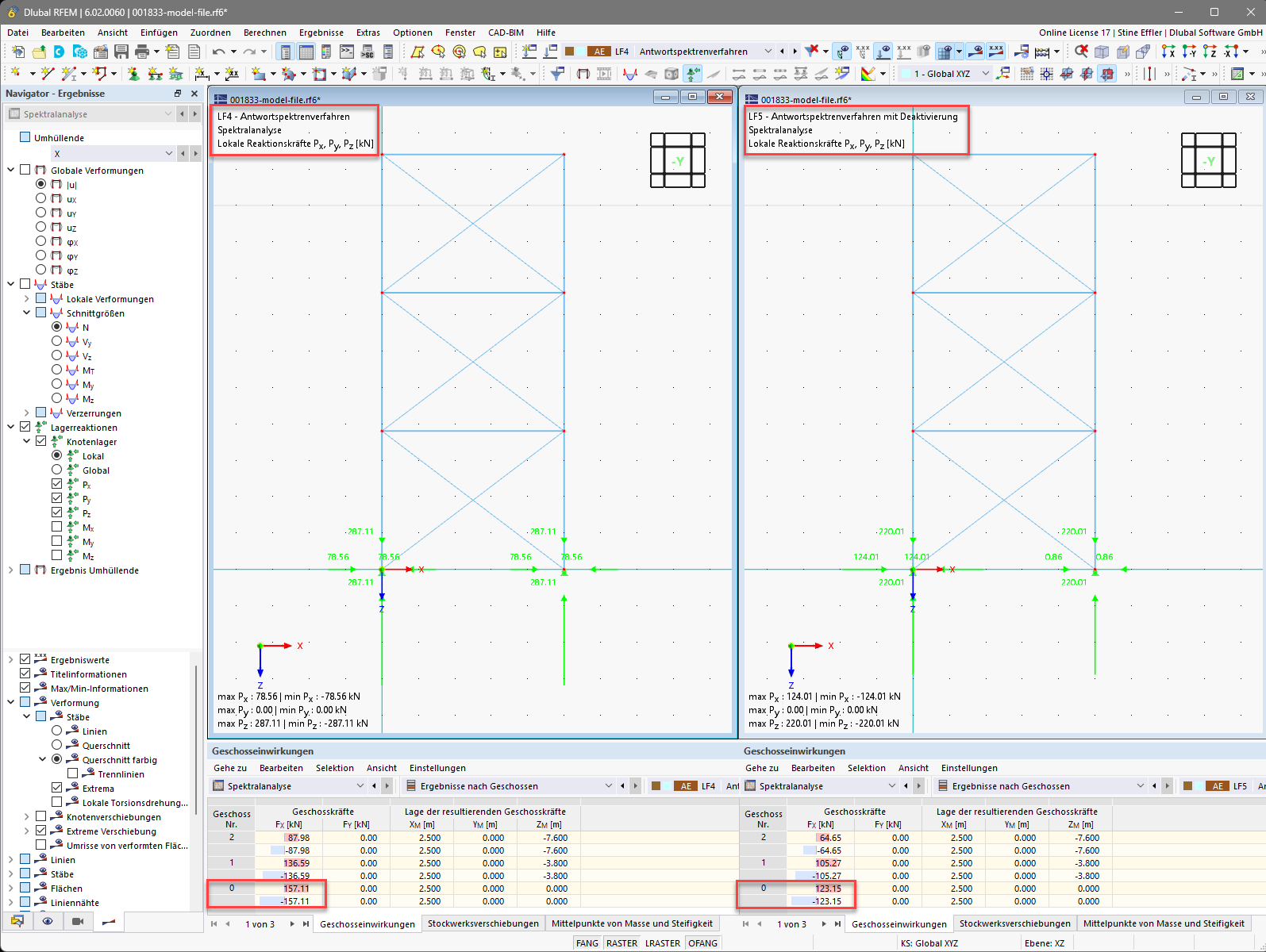

Vergleich der Erdbebenkraft mit Nichtlinearität
Analyse des Einflusses von Nichtlinearitäten auf die Erdbebenkraft im Antwortspektrenverfahren.
Das Bild zeigt einen Vergleich der Gesamterdbebenkraft zwischen zwei Berechnungsvarianten: links ohne und rechts mit Berücksichtigung der Nichtlinearität. Es werden Unterschiede im Antwortspektrenverfahren, der Modalantwort und Eigenschwingung visualisiert. Die Darstellung verdeutlicht den Effekt von Nichtlinearitäten innerhalb eines Zugstab-Modells, wobei KB 001833 als Modellreferenz angegeben ist.
