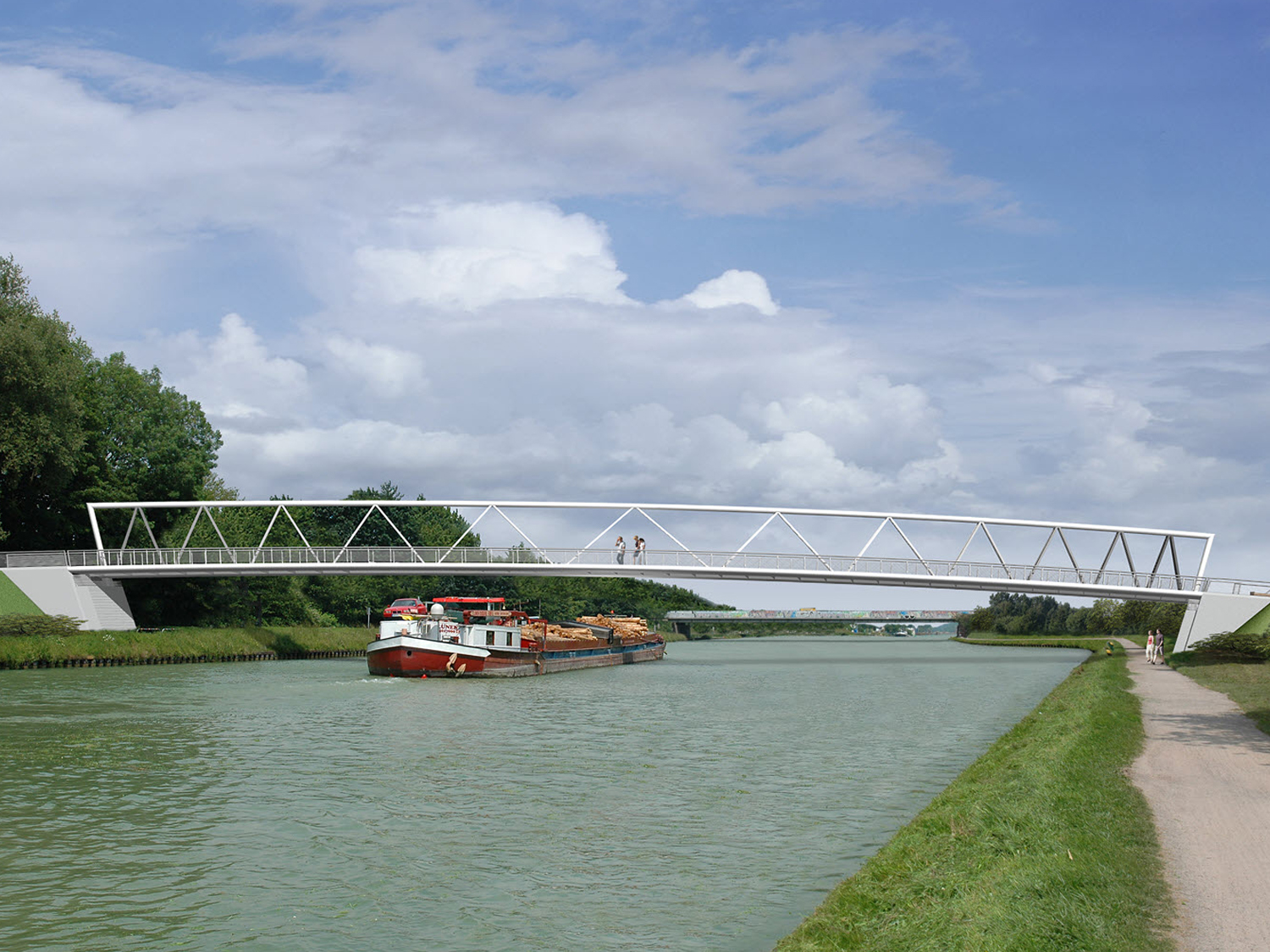

Prozessionswegbrücke über den Dortmund-Ems-Kanal in Münster (Visualisierung) | © Keipke Architekten BDA
Prozessionswegbrücke über den Dortmund-Ems-Kanal in Münster (Visualisierung) | © Keipke Architekten BDA
Brücke mit schräggestelltem außenliegendem Fachwerkträger (Visualisierung) | © Keipke Architekten BDA
RSTAB-Modell der Prozessionswegbrücke über den Dortmund-Ems-Kanal in Münster | © GRBV Ingenieure im Bauwesen GmbH & Co. KG
RSTAB-Modell der Prozessionswegbrücke über den Dortmund-Ems-Kanal in Münster
3D-Modell
Kein Download möglich
Kundenprojekt / Nur Ansicht
Mehr über 3D-Modell
Spezifikationen
| Anzahl Knoten | 202 |
| Anzahl Linien | 338 |
| Anzahl Stäbe | 338 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 63 |
| Anzahl Lastkombinationen | 3 |
| Anzahl Ergebniskombinationen | 23 |
| Gesamtgewicht | 224,943 t |
| Abmessungen (metrisch) | 86,416 x 5,384 x 4,762 m |
| Abmessungen (imperial) | 283.52 x 17.66 x 15.62 feet |
30. Mai 2024
043115
RFEM-Modell des Brückenwiderlagers in Stahlbeton mit Pfeilergründung | © GRBV Ingenieure im Bauwesen GmbH & Co. KG
3D-Modell
Spezifikationen
| Anzahl Knoten | 86 |
| Anzahl Linien | 83 |
| Anzahl Stäbe | 30 |
| Anzahl Flächen | 7 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 14 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 5 |
| Gesamtgewicht | 350,180 t |
| Abmessungen (metrisch) | 12,806 x 9,800 x 7,400 m |
| Abmessungen (imperial) | 42.01 x 32.15 x 24.28 feet |
