Vorbauschnabel aus Stahl für einen Brückenüberbau

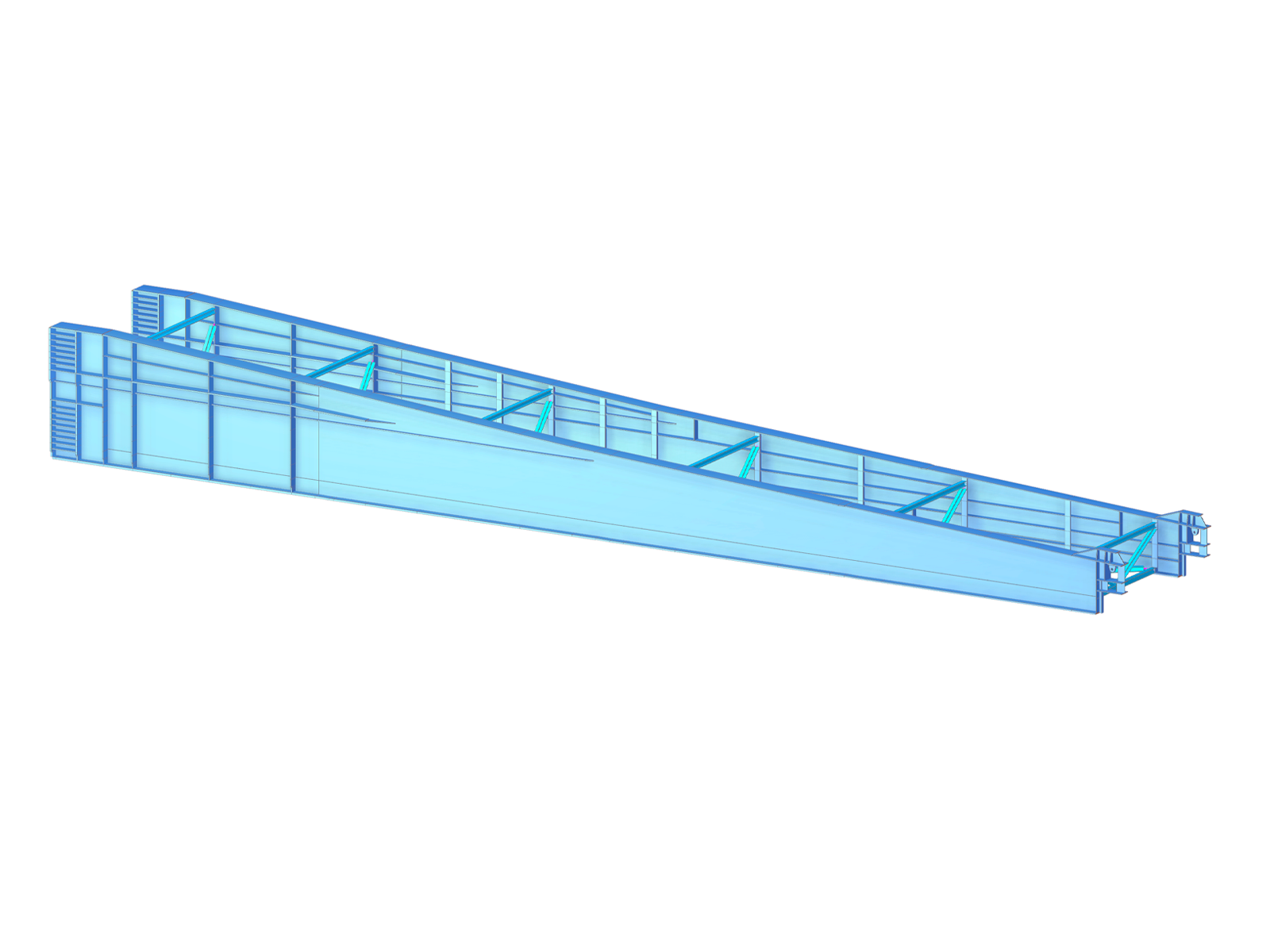

Vorbauschnabel aus Stahl für den Längseinbau des Betonkastens am Brückenüberbau der Autobahn D35 in der Tschechischen Republik.
Der Vorbauschnabel aus Stahl wurde speziell für den Längseinbau des Betonkastens am Brückenüberbau der Autobahn D35 in der Tschechischen Republik entwickelt.
Die Konstruktion des Vorbauschnabels ermöglicht seine Wiederverwendung bei ähnlichen Bauvorhaben mit der Möglichkeit, die Abmessungen zu ändern. Der Entwurf basiert auf einem räumlichen Stab- und Flächen-Stab-Modell , das mit SHAPE-THIN 8 und RFEM entwickelt wurde.
Das Rechenmodell wurde von Ing. Petr Nečesal, Ing. David Marván und PIS PECHAL, s.r.o. erstellt.
3D-Modell
Kein Download möglich
Kundenprojekt / Nur Ansicht
Mehr über 3D-Modell
Spezifikationen
| Anzahl Knoten | 744 |
| Anzahl Linien | 1140 |
| Anzahl Stäbe | 978 |
| Anzahl Flächen | 20 |
| Anzahl Lastfälle | 172 |
| Anzahl Lastkombinationen | 135 |
| Anzahl Ergebniskombinationen | 5 |
| Gesamtgewicht | 111,432 t |
| Abmessungen (metrisch) | 40,420 x 5,400 x 4,467 m |
| Abmessungen (imperial) | 132.61 x 17.72 x 14.66 feet |
| Programmversion | 5.36.01 |
