Knickfigur des stählernen Vorbauschnabels des Brückenüberbaus

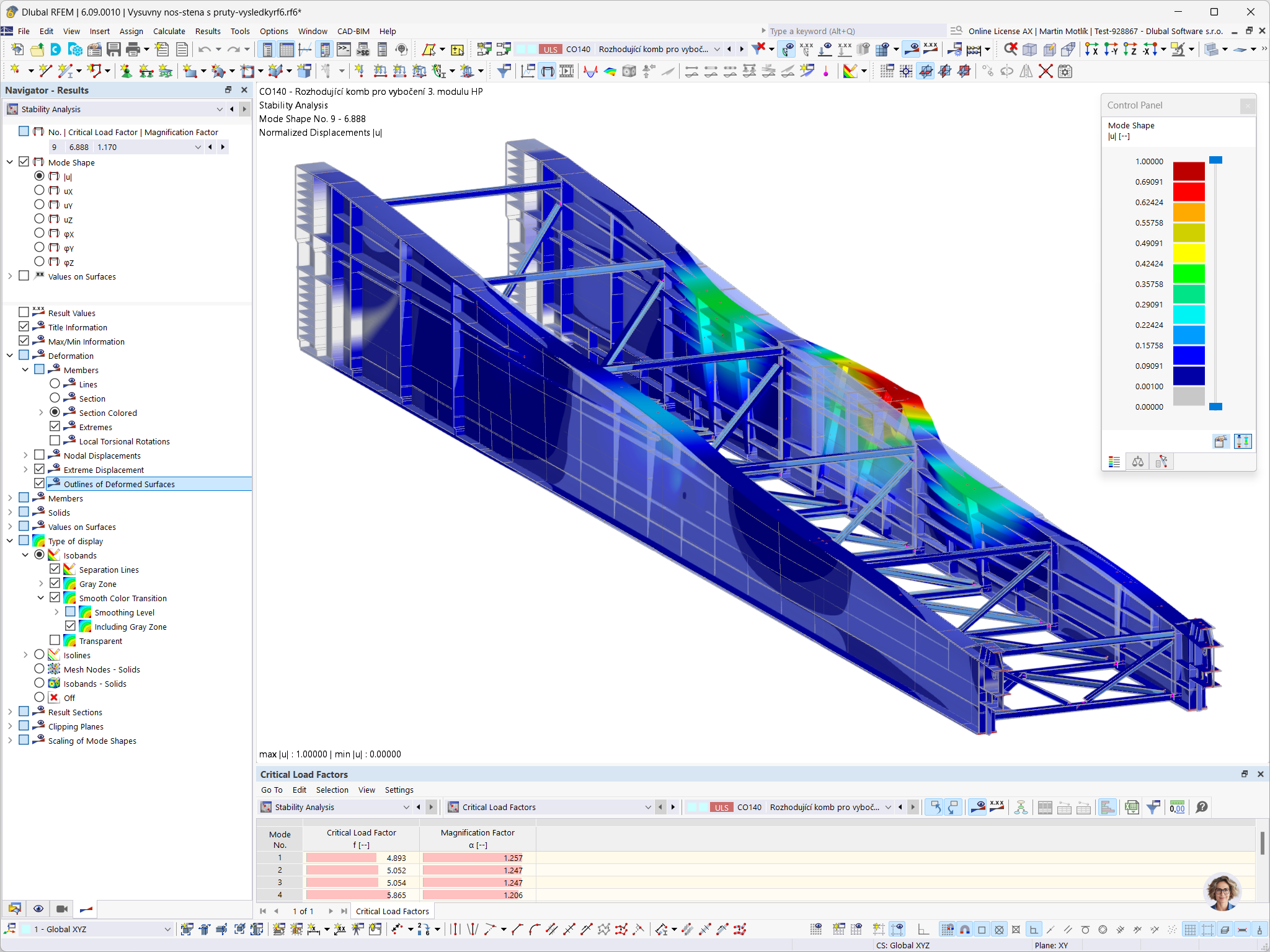

Kritische Knickfigur des stählernen Vorbauschnabels für den Brückenüberbau in Modus 3.
Das RFEM-Modell zeigt den Vorbauschnabel aus Stahl des Brückenüberbaus. Die kritische Knickfigur der Konstruktion ist im dritten Modul dargestellt. Das Add-On zum Stabilitätsnachweis wird für die Analyse verwendet, um die Instabilität der Struktur unter Last zu identifizieren und zu visualisieren. Das Berechnungsmodell wurde von Ing. Petr Nečesal, David Marván und PIS PECHAL, s.r.o. erstellt.
Verwendet in
3D-Modell
Kein Download möglich
Kundenprojekt / Nur Ansicht
Mehr über 3D-Modell
Spezifikationen
| Anzahl Knoten | 744 |
| Anzahl Linien | 1140 |
| Anzahl Stäbe | 978 |
| Anzahl Flächen | 20 |
| Anzahl Lastfälle | 172 |
| Anzahl Lastkombinationen | 135 |
| Anzahl Ergebniskombinationen | 5 |
| Gesamtgewicht | 111,432 t |
| Abmessungen (metrisch) | 40,420 x 5,400 x 4,467 m |
| Abmessungen (imperial) | 132.61 x 17.72 x 14.66 feet |
| Programmversion | 5.36.01 |
