Ocelový výsuvný nos mostní estakády s vyobrazením napětí

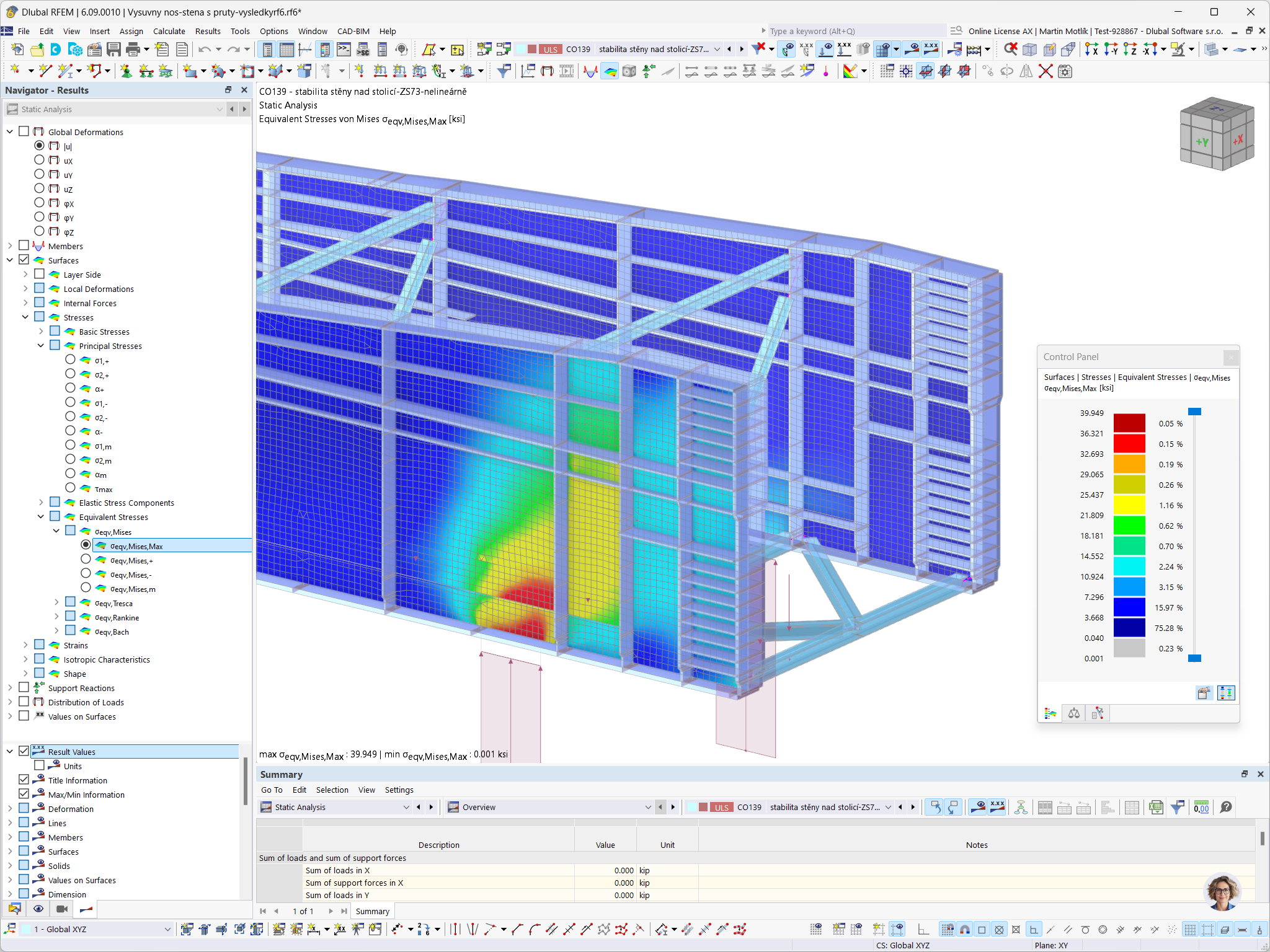

Ocelový výsuvný nos na mostní estakádě s nelineárním napětím.
Na obrázku je zobrazen ocelový výsuvný nos mostní estakády, který je součástí modelu vytvořeného v RFEM software. Tento model znázorňuje srovnávací napětí ve stěně nosu, které bylo zjištěno pomocí nelineárního výpočtu. Výpočetní model vytvořili Ing. Petr Nečesal, Ing. David Marván a společnost PIS PECHAL, s.r.o.
Verwendet in
3D-Modell
Kein Download möglich
Kundenprojekt / Nur Ansicht
Mehr über 3D-Modell
Spezifikationen
| Anzahl Knoten | 744 |
| Anzahl Linien | 1140 |
| Anzahl Stäbe | 978 |
| Anzahl Flächen | 20 |
| Anzahl Lastfälle | 172 |
| Anzahl Lastkombinationen | 135 |
| Anzahl Ergebniskombinationen | 5 |
| Gesamtgewicht | 111,432 t |
| Abmessungen (metrisch) | 40,420 x 5,400 x 4,467 m |
| Abmessungen (imperial) | 132.61 x 17.72 x 14.66 feet |
| Programmversion | 5.36.01 |
