Modell 005669 | Stützenfuß mit Knotenblech und diagonaler Schraubverbindung

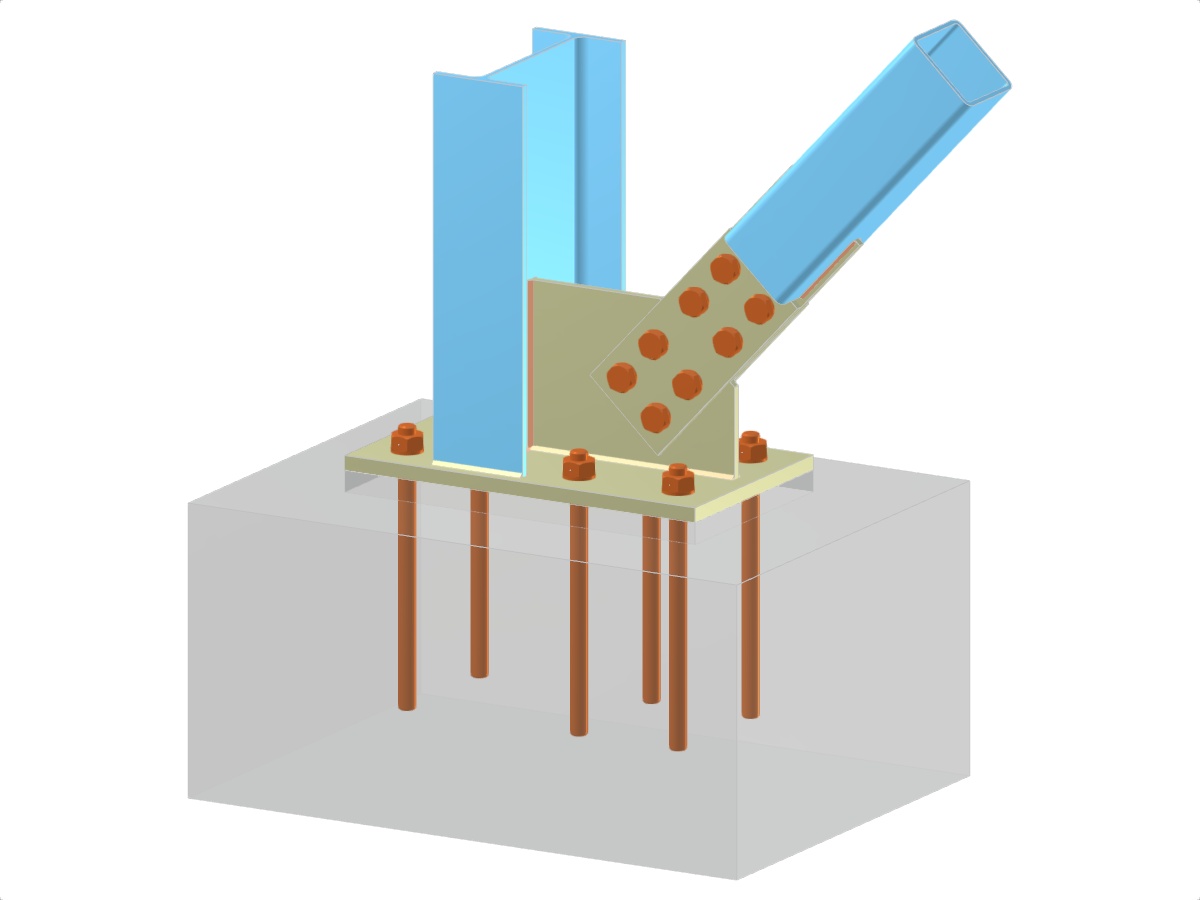

Das Bild zeigt ein Strukturmodell, das aus einem Stützenfuß und einer I-Profil-Stütze besteht. Es umfasst ein mit dem Stützensteg verbundenes diagonales RHS-Profil, ein Knotenblech und eine diagonale Schraubverbindung. Darüber hinaus enthält das Modell eine Fußplatte, eine Zungenplatte, Deckplatten und Verankerungsteile. Die dargestellte Verbindungskonstruktion ist von grundlegender Bedeutung für die Stabilität und Lastübertragung in bautechnischen Anwendungen.
3D-Modell
Spezifikationen
| Anzahl Knoten | 3 |
| Anzahl Linien | 2 |
| Anzahl Stäbe | 2 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,064 t |
| Abmessungen (metrisch) | 1,000 x 1,000 x 0,000 m |
| Abmessungen (imperial) | 3.28 x 3.28 x 0 feet |
