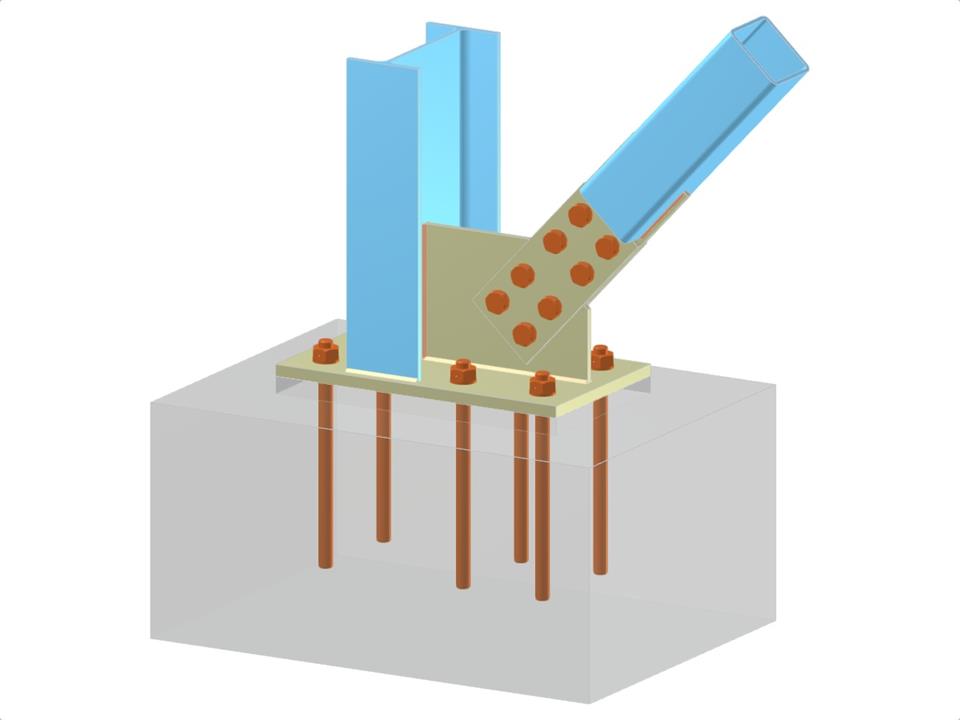

Bei diesem Modell handelt es sich um einen Stützenfuß aus Stahl mit einer I-Profil-Stütze und einem diagonalen RHS-Profil, das mit dem Stützensteg verbunden ist. Zur Konstruktion gehören eine Fußplatte, ein Knotenblech, eine Zungenplatte und Abdeckplatten, die alle in eine geschraubte Diagonalverbindung integriert sind. Die Verankerung ist präzise ausgeführt, um die strukturelle Stabilität sicherzustellen.
Stützenfuß mit Knotenblech und diagonaler Schraubverbindung
| Anzahl Knoten | 3 |
| Anzahl Linien | 2 |
| Anzahl Stäbe | 2 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,064 t |
| Abmessungen (metrisch) | 1,000 x 1,000 x 0,000 m |
| Abmessungen (imperial) | 3.28 x 3.28 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
