Verformungsbild des Holzrahmens in RFEM

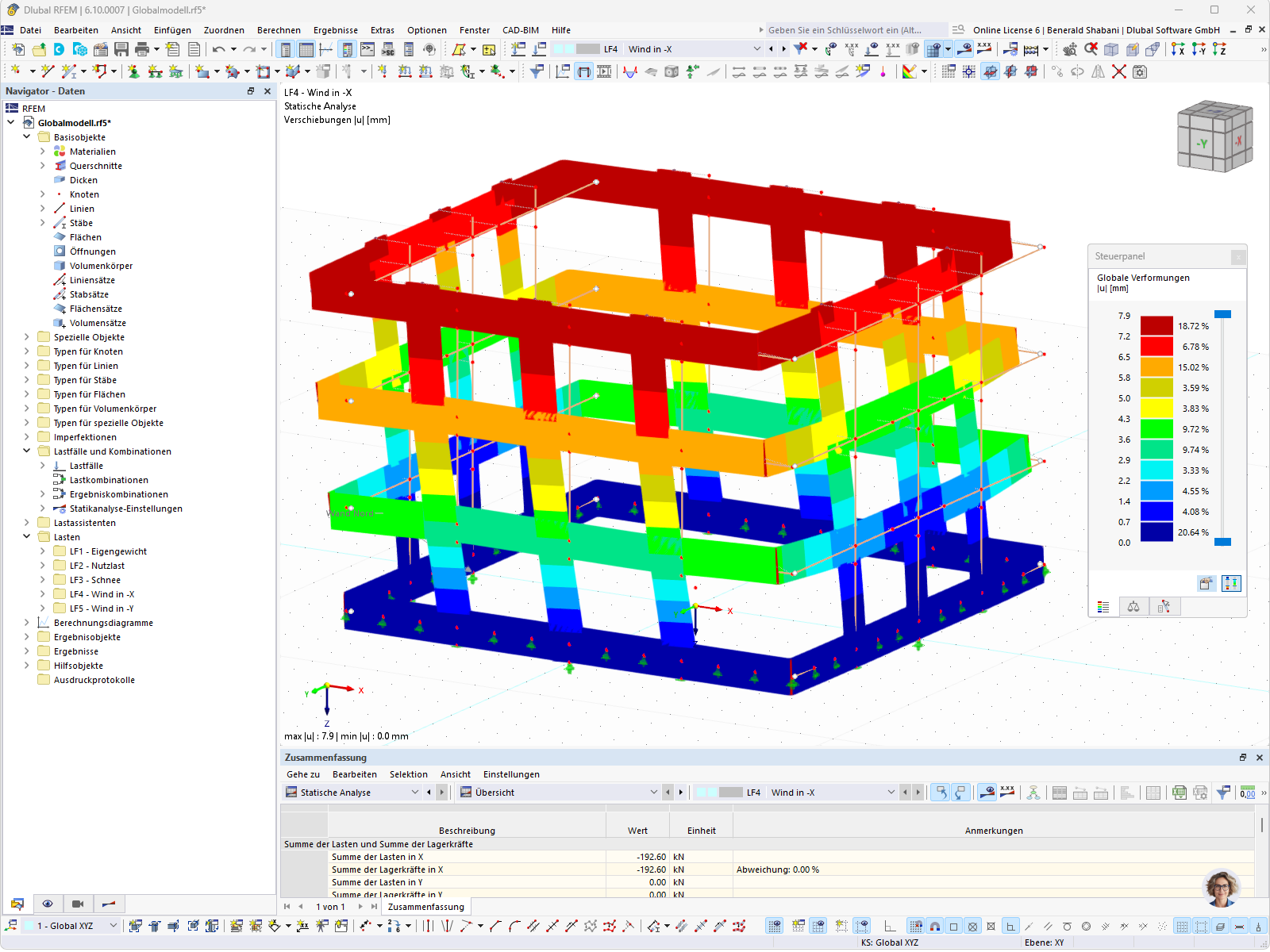

Visualisierung der Verformung eines Holzrahmenmodells in einer CAD-Software.
Das Bild zeigt die Verformung eines Holzrahmens, die in einer strukturellen Analysesoftware modelliert wurde. Die Verformung wird durch eine grafische Darstellung hervorgehoben. Diese Analyse ist typisch für die Überprüfung der strukturellen Integrität und Sicherheit von Holzrahmen. Der Holzrahmen wird unter verschiedenen Lastbedingungen geprüft, um seine Stabilität zu gewährleisten. Foto von © Ingenieurbüro Wirth Haker.
Verwendet in
3D-Modell
Kein Download möglich
Kundenprojekt / Nur Ansicht
Mehr über 3D-Modell
Spezifikationen
| Anzahl Knoten | 170 |
| Anzahl Linien | 204 |
| Anzahl Stäbe | 204 |
| Anzahl Lastfälle | 5 |
| Anzahl Ergebniskombinationen | 5 |
| Gesamtgewicht | 19.832 t |
| Abmessungen (metrisch) | 13.895 x 13.595 x 9.948 m |
| Abmessungen (imperial) | 45.59 x 44.6 x 32.64 feet |
| Programmversion | 5.15.01 |
