Modell 005809 | Stützenfuß mit zwei Diagonalen aus dem Vertikalverband

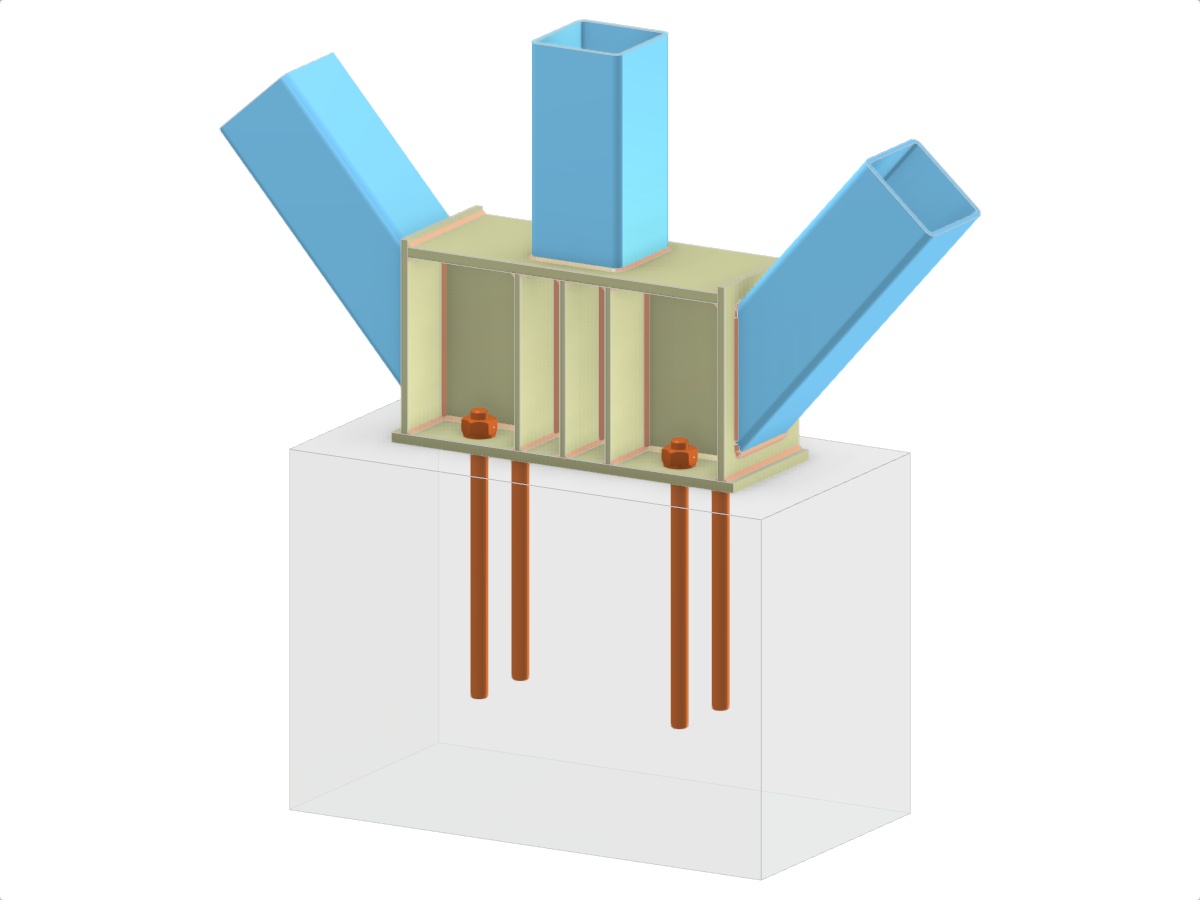

Das Bild zeigt eine Detailansicht einer Stützenfußverbindung aus Stahl. Diese umfasst eine Stütze mit rechteckigem Hohlprofil (RHS), die durch zwei RHS-Diagonalen verstärkt wird. Die Verbindung wird von einer Fußplatte mit einem eingefügten T-Stab und Versteifungen zur Erhöhung der Stabilität getragen. Die Diagonalen sind an die Hauptstütze angeschweißt und die gesamte Baugruppe ist sicher verankert.
3D-Modell
Spezifikationen
| Anzahl Knoten | 4 |
| Anzahl Linien | 3 |
| Anzahl Stäbe | 3 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,090 t |
| Abmessungen (metrisch) | 2,000 x 1,000 x 0,000 m |
| Abmessungen (imperial) | 6.56 x 3.28 x 0 feet |
