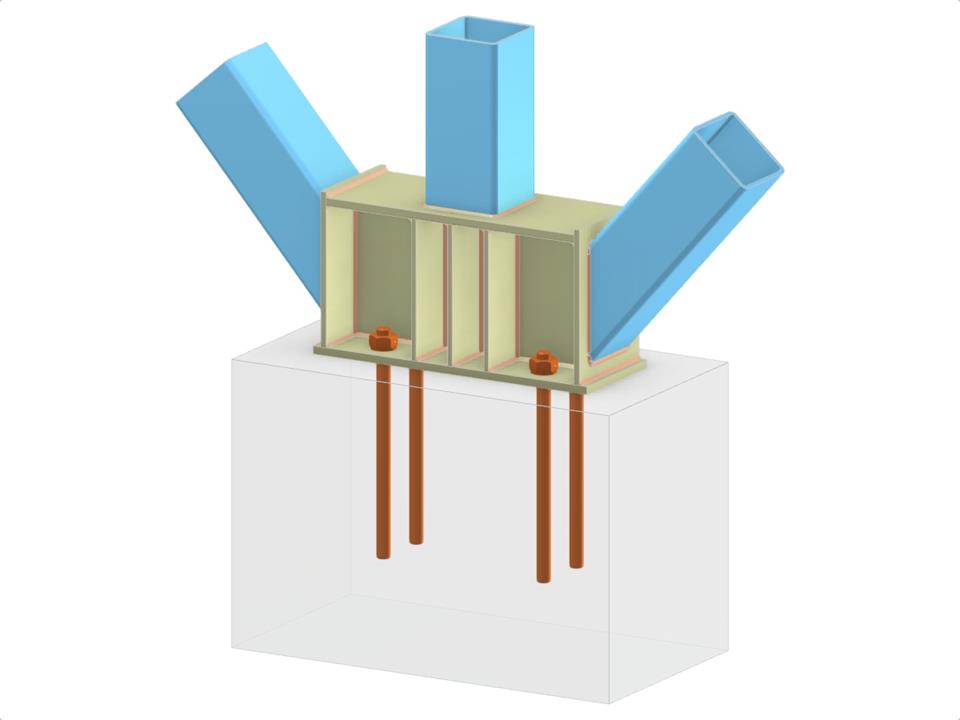

Dieses Strukturmodell stellt eine detaillierte Analyse eines Stützenfußes dar. Es besteht aus einer Stütze mit rechteckigem Hohlprofil (RHS) sowie zwei diagonalen rechteckigen Hohlprofilen (RHS). Es umfasst eine aufwendig gestaltete Fußplatte, ein eingefügtes T-Stück sowie mehrere Aussteifungen. Der Schwerpunkt liegt dabei auf den angeschweißten Diagonalverbindungen und dem Verankerungssystem, die für Stabilität und Belastbarkeit sorgen.
Stützenfuß mit zwei Diagonalen aus dem Vertikalverband
| Anzahl Knoten | 4 |
| Anzahl Linien | 3 |
| Anzahl Stäbe | 3 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,090 t |
| Abmessungen (metrisch) | 2,000 x 1,000 x 0,000 m |
| Abmessungen (imperial) | 6.56 x 3.28 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
