Zuordnung Flächenschnittgrößen my und vy zu Schweißnahtkräften M und V

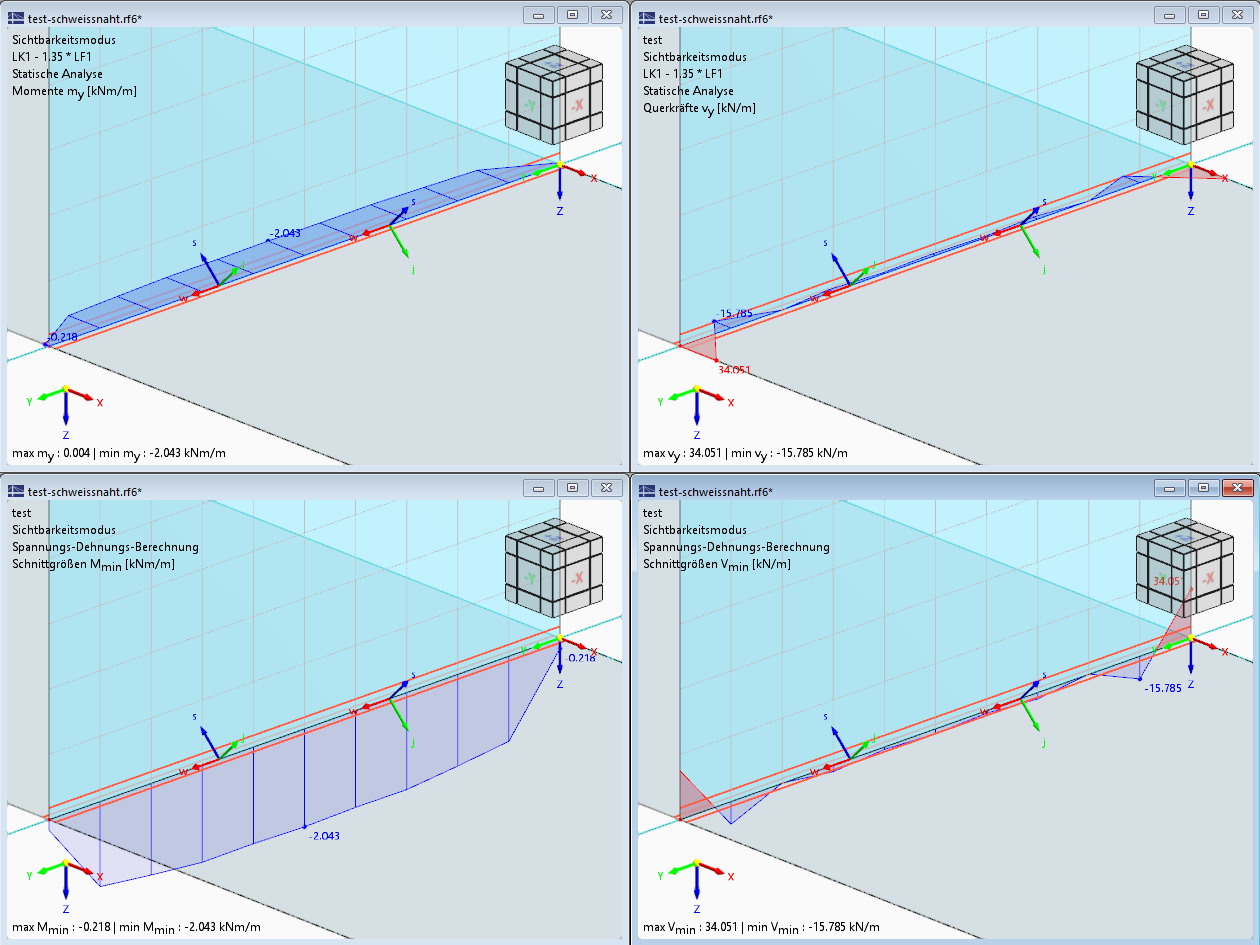

Diagramm zur Verbindung von Flächenschnittgrößen my, vy mit Schweißnahtkräften M, V zur Beurteilung von Schweißverbindungen
Ein Diagramm zeigt die Beziehung zwischen den Flächenschnittgrößen my und vy und den Schweißnahtkräften M und V. Es illustriert, wie diese Schnittgrößen für die Analyse von Schweißverbindungen genutzt werden. Die Abbildung veranschaulicht die Berechnung und Umwandlung der Flächenschnittgrößen in die entsprechenden Schweißnahtkräfte.
